PA6-LCF长碳纤维增强尼龙6：更高的刚性、更强的抗冲击

　　同样是碳纤维增强尼龙6.为什么有的产品后缀是“CF”，有的是“LCF”?之前的文章聊过短碳纤维(SCF)和长碳纤维(LCF)的区别，今天我们把聚光灯打在 PA6-LCF 身上——它是PA6-CF的“增强版”，专为那些不满足于普通刚性的苛刻工况而生。

长碳纤维到底“长”在哪？

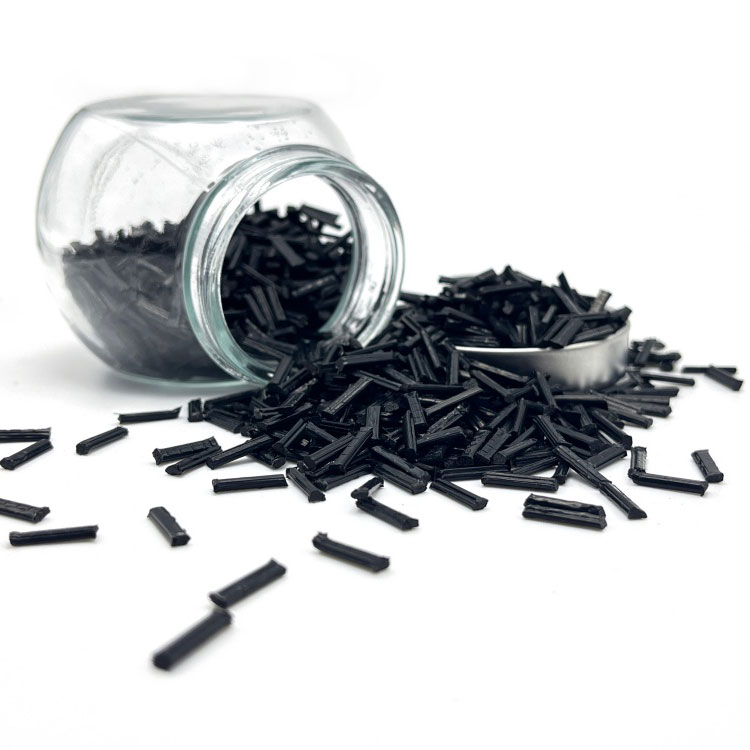

　　常规PA6-CF(短纤增强)里，碳纤维的长度通常在0.2到0.6毫米之间，像碎头发一样分散在尼龙基体中。而PA6-LCF颗粒内部，碳纤维长度接近6到12毫米，几乎和颗粒本身一样长。更关键的是，这些纤维不是杂乱分布的，而是在颗粒内部平行排列、连续贯通。

　　你可以这样理解：PA6-CF像是混凝土里掺了细沙，而PA6-LCF就像是混凝土里埋了成束的钢筋。当外力冲击时，短纤维很容易被拔出或拉断，而长纤维能横跨裂纹两面，持续消耗能量，直到裂纹扩展到纤维长度极限。

性能提升有多大？

　　在相同20%碳纤维含量下，PA6-LCF相比常规PA6-CF(短纤)有这些变化：

　　拉伸强度：提升约30%到50%，轻松超过200MPa。

　　弯曲模量：提升约40%到60%，可达12000MPa以上。

　　冲击强度：这是最明显的差距。无缺口冲击强度往往是短纤版的2到3倍;即便是带缺口的样条，长碳纤维也能让材料从“脆断”变成“韧性断裂”。

　　以一个真实的无人机机臂测试为例：使用PA6+20%SCF的机臂，在悬臂梁冲击测试中平均承受12焦耳就断裂;换成PA6+20%LCF，承受值提升到28焦耳，而且断裂后机臂仍然连着纤维，不会直接炸开。对于经常暴力飞行的竞速无人机或农业植保机，这点韧性差异可能就是“换根机臂”和“换整套机架”的区别。

热变形温度也会升高

　　碳纤维不仅能增强力学，还能撑起尼龙基体的热稳定性。PA6-LCF的热变形温度(1.82MPa)通常比同含量短纤版高出10到20℃，达到190℃以上。因为长纤维更有效地限制了分子链在高温下的运动。这对于靠近热源的部件(如电机支架、发动机舱内零件)来说是额外红利。

加工时会打断纤维吗？

　　这是所有LCF材料必须面对的问题：长纤维在注塑过程中很容易被螺杆剪切和浇口摩擦打断。如果加工不当，PA6-LCF可能出模后变成了“PA6-MCF(中长纤维)”，性能打折扣。所以需要注意：

　　使用低压缩比螺杆(推荐2:1到2.5:1)。

　　避免过高的背压，控制在0.3到0.5MPa。

　　浇口尽量宽大，避免针点浇口或薄片浇口。

　　熔体温度取推荐范围的中下限，减少剪切热。

　　碳元素公司会为每一款PA6-LCF产品提供详细的注塑工艺参数卡，协助客户最大程度保留纤维长度。

PA6-LCF vs PA66-LCF，怎么选？

　　这是工程师常问的问题。简单来说：

　　PA6-LCF：韧性更好，低温抗冲击性更优，成本更低。适合常温到120℃环境下的高冲击部件。

　　PA66-LCF：耐高温更强(热变形温度可达240℃以上)，但同样冲击条件下会比PA6-LCF脆一点点。适合150℃以上的持续高温工况。

　　如果你的产品在常温下使用，且经常受到冲击或振动(比如无人机、电动工具、工业机械臂)，PA6-LCF可能是更合适的选择。

　　PA6-LCF是PA6-CF的“性能进阶版”。如果你正在使用普通短纤PA6-CF，但发现产品在冲击测试中容易断裂，或者刚性差一口气，换成长碳纤维版本可能不需要更改模具，只需要调整注塑工艺，就能获得30%以上的性能提升。这是热塑性碳纤维复合材料里性价比极高的一次升级。

　　如需样品对比测试(同含量SCF vs LCF)，欢迎联系碳元素公司。

　　📞 电话：0592-7155168

　　🌐 网站：www.carbonele.cn
