不同基材碳纤维增强材料的导电性能对比与应用选型

　　在电子制造、汽车电控、5G通信等行业，静电和电磁干扰是绕不开的难题。纯塑料是绝缘体，但加了碳纤维之后——材料变导电了。不同的基材搭配碳纤维，导电性能和应用定位差异很大。

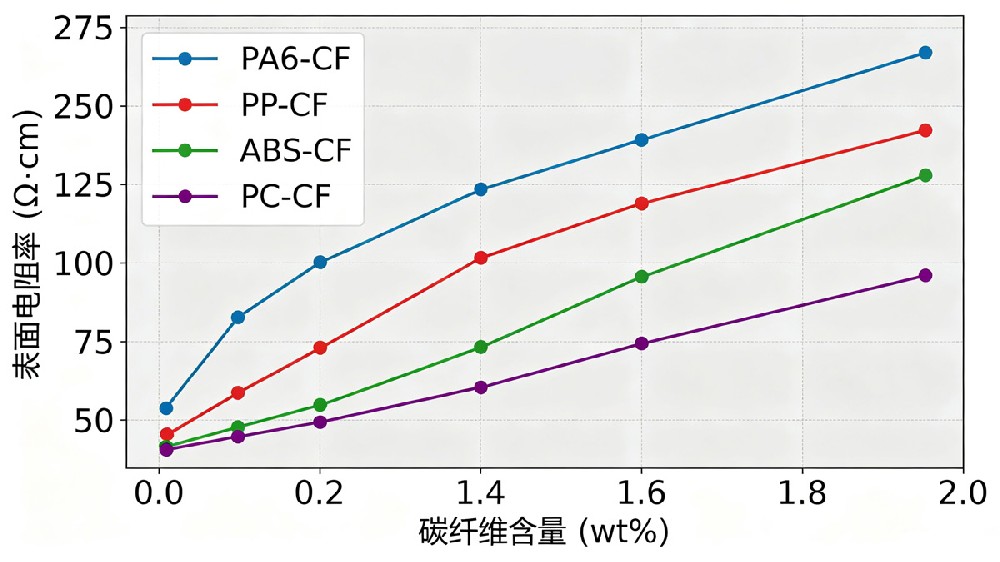

　　碳纤维含量决定导电性，15%是分水岭

　　碳纤维含量低于15%时，电阻率随含量增加急剧下降;超过15%后，电阻值趋于平缓，复合材料才具备稳定的导电性能。这就是“渗滤阈值”现象。同时，碳纤维的长径比越大，渗滤阈值越低，越有利于在更低含量下形成导电通路。

　　根据行业标准，材料电性能分为几个等级：抗静电材料表面电阻率10⁹~10¹²Ω，防止静电荷积聚;静电耗散材料表面电阻率10⁶~10⁹Ω，受控泄放静电;导电材料表面电阻率≤10⁵Ω，可传导电流并实现EMI屏蔽。碳纤维增强塑料的表面电阻率可低至10²~10⁵Ω，属于导电材料级别，适用于EMI屏蔽和静电放电防护场景。

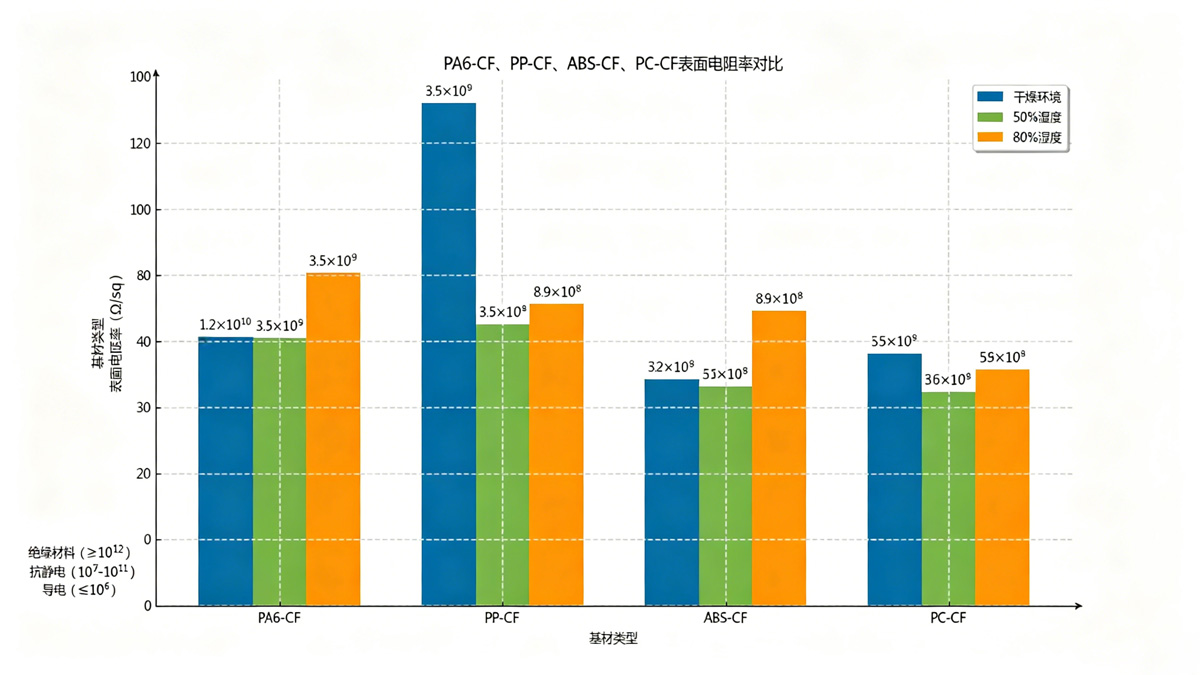

　　不同基材的导电表现各有所长

　　PA6-CF（尼龙碳纤维） 是目前应用最广泛的导电增强材料，兼顾高强度、耐磨和导电性。添加30%碳纤维后，表面电阻率可低至5.5×10²Ω，拉伸强度207MPa，弯曲模量17200MPa。用于汽车燃油导轨、电子传感器外壳、抗静电齿轮轴承等需要高强度且导电的场景。优势是高强度、耐磨、耐温达150℃，但成本较高，加工前需充分干燥。

　　PP-CF（聚丙烯碳纤维） 主打性价比，密度低且耐化学腐蚀性好，适合对机械强度要求不高但对成本敏感的防静电场景，如电子元件防静电托盘、半导体包装等。导电性一般，耐温范围-10℃~100℃，但综合成本很低。

　　ABS-CF（ABS碳纤维） 强度高、韧性好、易加工，导电性能可调且表面光泽度好。可添加镀镍碳纤维进一步提升导电和电磁屏蔽性能——含30%镀镍碳纤维的ABS-CF表面电阻率低至1.0×10²Ω，EMI屏蔽效能可达40~55dB。用于电子设备外壳、防静电键盘面板、仪器外壳、3D打印导电耗材。

　　PC-CF（聚碳酸酯碳纤维） 抗冲击性极佳，加碳纤维后导电性和电磁屏蔽性能突出。含40%碳纤维的PC-CF表面电阻率<1.0×10²Ω，屏蔽效能高达45dB。适合电磁屏蔽外壳、5G通信部件、透明防静电罩等场景，但导电性较弱需高比例填料。

　　选型速查　　

　　工艺注意

　　导电碳纤维材料对注塑设备有基本要求——使用耐磨螺杆和机筒镀层(碳纤维会加速磨损)，PA、ABS、PC基材需充分干燥(PA6-CF建议90~110℃ 4~6小时)，PP-CF宽容度较高。对于EMI屏蔽应用(如5G基站外壳)，建议碳纤维含量≥30%，屏蔽效能一般要求≥30dB。

　　碳元素公司导电材料方案

　　公司提供PA6-CF、PP-CF、ABS-CF、PC-CF等多基材导电系列，碳纤维含量5%~60%(以5%为步进)，支持按客户对导电性、力学性能、成本的要求定制最佳配方。
