PPS-LCF长碳纤维增强聚苯硫醚：在200℃高温下扛住冲击的特种材料

　　PPS-LCF是什么?

　　PPS-LCF是聚苯硫醚与长碳纤维复合的高性能工程塑料。PPS本身就是特种工程塑料中的耐高温代表——长期使用温度150-200℃，耐化学腐蚀性极强、阻燃V-0离火自熄。加上长碳纤维后，刚性、冲击强度和抗蠕变性能同时拉高，性能直逼金属。

　　核心性能数据

　　以市售主流40%长碳纤维增强PPS(PPS LCF40)为例，各项指标非常能打：

　　拉伸强度：260 MPa

　　弯曲强度：390 MPa

　　弯曲模量：约32.5 GPa

　　缺口冲击强度(23℃) ：≥ 28 kJ/m²

　　热变形温度(0.45MPa) ：275℃

　　密度：1.35 g/cm³

　　吸水率：< 0.05%

　　阻燃等级：UL 94 V-0

　　同含量下，长碳纤维版本的抗冲击和抗蠕变性能远超短碳纤维版，缺口冲击强度可从短纤版的15 kJ/m²提升至28 kJ/m²以上。

　　最划算的PEEK替代方案

　　PEEK-CF性能更强(耐温约260℃)，但价格也高出一大截。PPS-LCF在200℃以内的高温环境中性能接近PEEK-CF，成本却低得多，被行业称为“PEEK替代选项”。如果200℃就够用，没必要为多余性能花冤枉钱。

　　四个核心优势

　　超高性价比：PEEK-CF的替代方案，成本优势大，性能不妥协。

　　天然电磁屏蔽：碳纤维导电，PPS-LCF无需额外喷涂就能屏蔽电磁干扰。对电机控制器外壳、雷达支架等电子部件，这意味着省掉金属嵌件或导电涂层，一道工序直接减掉。

　　极低吸水率+耐化学腐蚀：吸水率仅0.05%，对燃油、冷却液、强酸强碱几乎免疫。用在变速箱油泵齿轮、燃料泵模块等长期浸油的部件里，尺寸和性能稳定得多。

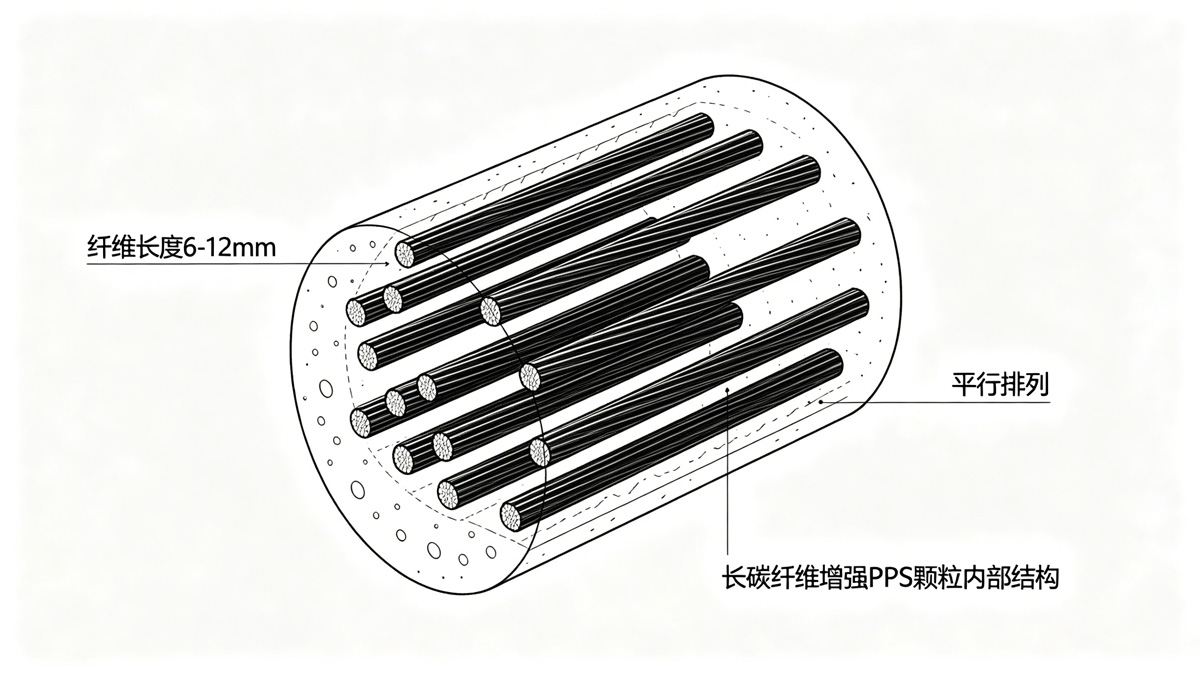

　　长期抗蠕变：长碳纤维在基体内形成三维骨架网络，热变形温度达275℃，在150℃以上长期加载仍不易变形。用在发动机周边或变速箱内部的承力件上，螺丝不松动、卡扣不失效。

　　哪里最适合PPS-LCF?

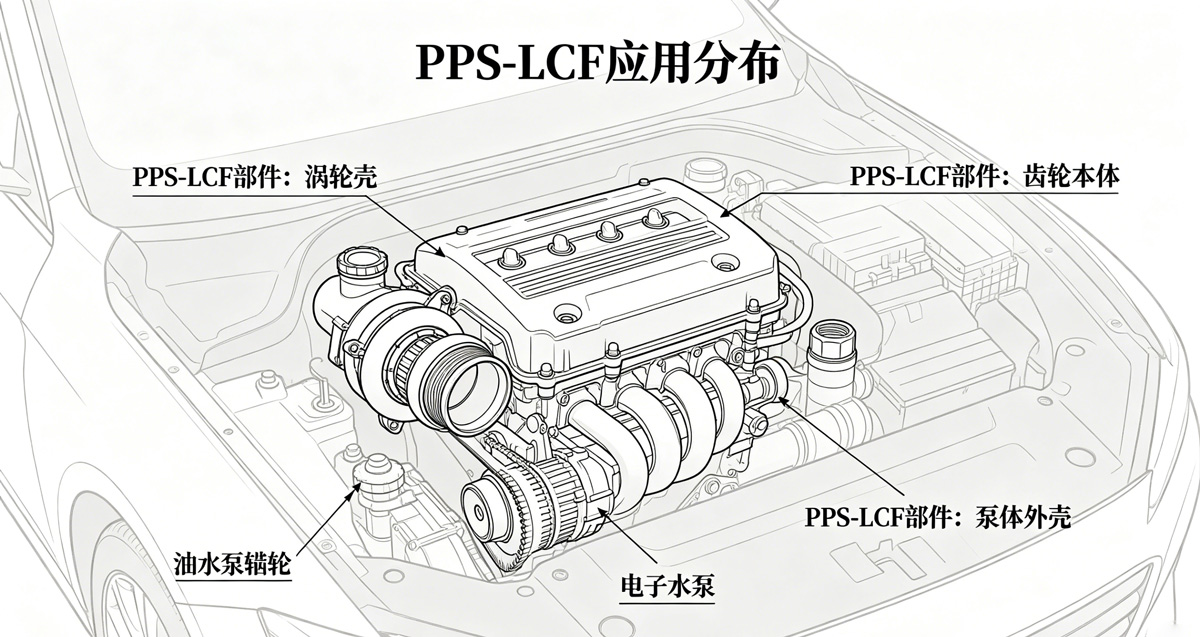

　　汽车动力总成：变速箱油泵齿轮、电子水泵叶轮、涡轮增压器执行器壳体。传统用金属重量大、用PA66-CF耐温不够，PPS-LCF在这里能站稳。

　　新能源汽车三电系统：电池包冷却系统接口、高压连接器支架、热管理模块壳体。耐冷却液腐蚀、天然EMI屏蔽、阻燃V-0.电动车的安全标准一样都不缺。

　　航空航天与工业：飞机内固定夹、无人机结构支架、化工泵壳阀盖。耐化学腐蚀+减重效果明显，适合对腐蚀环境和减重同时有要求的装备。

　　高端工业传动：高负载滑轨、耐化学齿轮、长期运转设备结构件。自润滑好、耐磨，减少停机维护频率。

　　注塑工艺的三条硬要求

　　PPS-LCF加工门槛高于PA/PP系列，这几项必须到位：

　　干燥：PPS吸水率极低，但微量水分会诱发高温分解。120-140℃热风干燥3-4小时。

　　螺杆耐磨：长碳纤维对螺杆磨损明显，必须用耐磨涂层(如氮化层硬度≥900HV)，普通镀铬螺杆很快报废。

　　高温模具：充分结晶才能保证性能。模具温度120-180℃，高尺寸精度件建议150-180℃。

　　碳元素公司提供PPS-LCF全系列，碳纤维含量5%~60%，支持阻燃、增韧等定制。如需在200℃高温工况下找比PEEK更经济的选择，PPS-LCF值得打样一试。
