PA610-CF碳纤维增强尼龙610：比PA6更低吸水、比PA12更高强度

　　在尼龙家族中，PA6和PA12是两个极端——PA6强度高但吸水大，PA12吸水低但强度一般。如果你既想要低吸湿，又想要高强度，中间还有一个选择：PA610.

　　PA610是半生物基尼龙(癸二胺+己二酸)，吸水率约为PA6的一半，尺寸稳定性优于PA66.力学性能接近PA6.加入碳纤维后，PA610-CF的综合性能被拉到了一个新的高度——比PA12-CF更强，比PA6-CF更稳。

　　性能参数速览（以20%碳纤维为例）

　　拉伸强度：约140-160 MPa(纯PA610约60-70MPa)

　　弯曲模量：约8000-10000 MPa

　　热变形温度（1.82MPa） ：约180-200℃

　　密度：约1.2-1.3 g/cm³

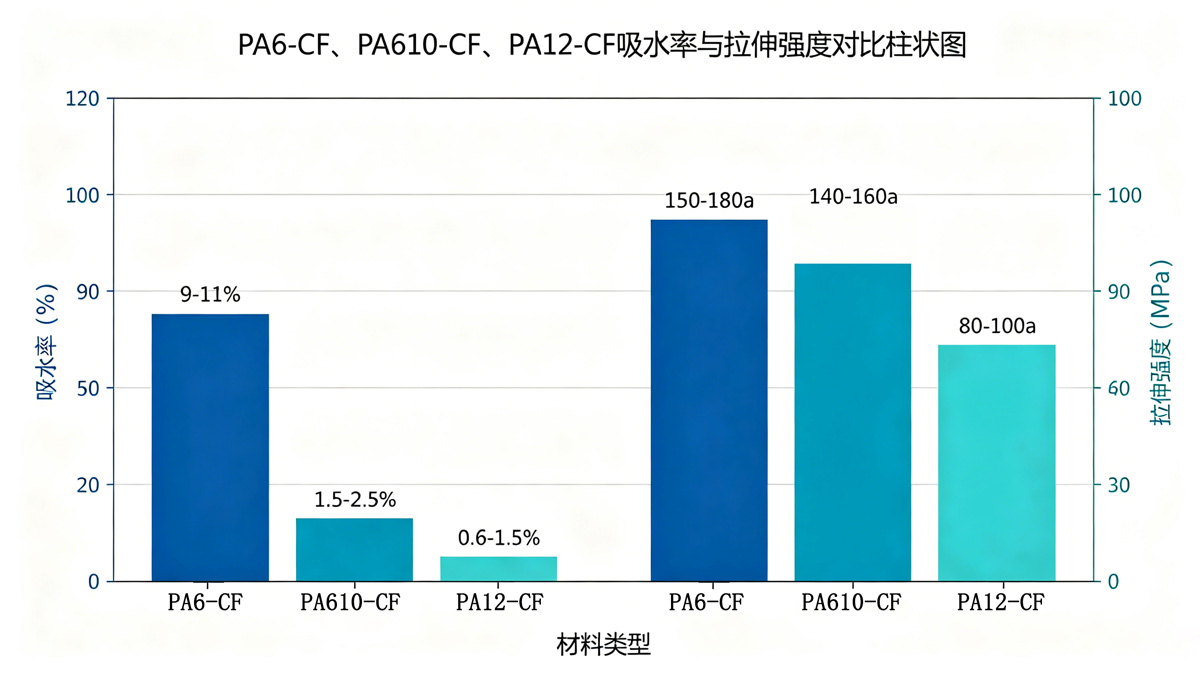

　　饱和吸水率：约1.5%-2.5%(PA6为9%-11%，PA12为0.6%-1.5%)

　　表面电阻率：10²-10⁵ Ω(导电/抗静电)

　　PA610-CF的力学性能非常接近PA6-CF，但吸水率只有PA6-CF的1/4到1/5.这意味着在潮湿环境中，PA610-CF的尺寸变化和性能衰减远小于PA6-CF。同时，它的强度又明显高于PA12-CF(拉伸强度约80-100MPa)，适合需要承载的结构件。

　　三个核心优势

　　低吸水，高稳定。PA610的酰胺基团密度低于PA6.吸水率天然更低。碳纤维增强后，材料在湿度变化环境中的形变被控制在极小范围内，特别适合对尺寸精度敏感的应用(如精密齿轮、连接器壳体)。

　　刚性好，成本可控。PA610-CF的弯曲模量可超8000MPa，优于PA12-CF约5000-7000MPa的水平。价格介于PA6-CF和PA12-CF之间，是“既要性能又要成本”的折中选项。

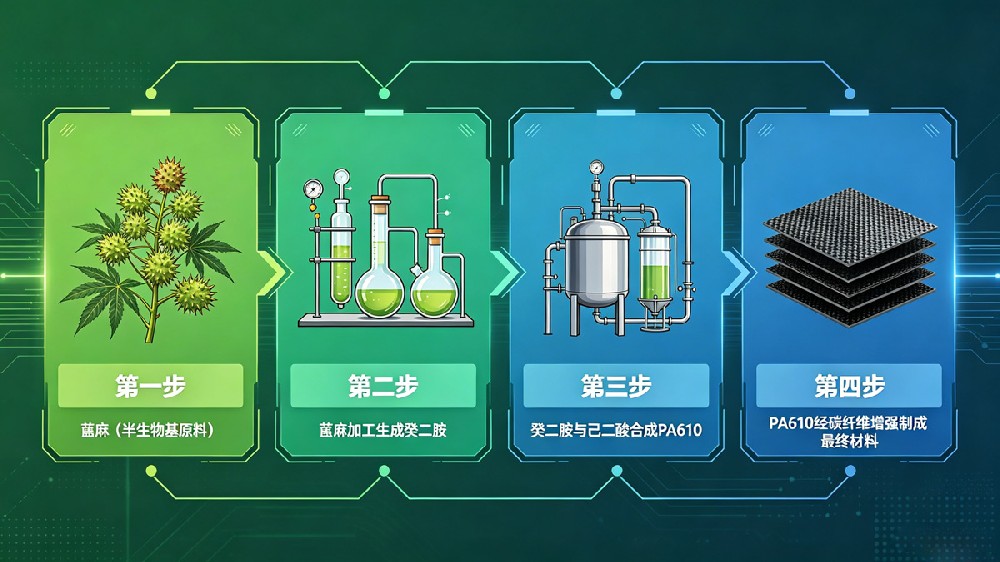

　　半生物基，绿色加分。PA610的癸二胺来源于蓖麻油，属于部分生物基材料。对于有碳足迹要求的出口订单，PA610-CF比纯石油基尼龙更容易通过环保审核。

　　用在哪最合适？

　　汽车气制动管路接头：传统用PA12.但强度不足时容易开裂。PA610-CF提供更高强度，同时保持低吸湿和耐氯化锌性能。

　　电子电器外壳：需要尺寸稳定、防静电的连接器、继电器壳体。PA610-CF低吸水+导电，一次注塑满足两项要求。

　　无人机结构件：机臂、云台支架长期暴露在户外潮湿空气中，PA6-CF吸湿后刚度下降，PA12-CF强度不够，PA610-CF是中间解。

　　工业齿轮与轴承：要求耐磨、低吸湿、长期尺寸稳定。PA610-CF可替代部分金属，减重同时降低维护频率。

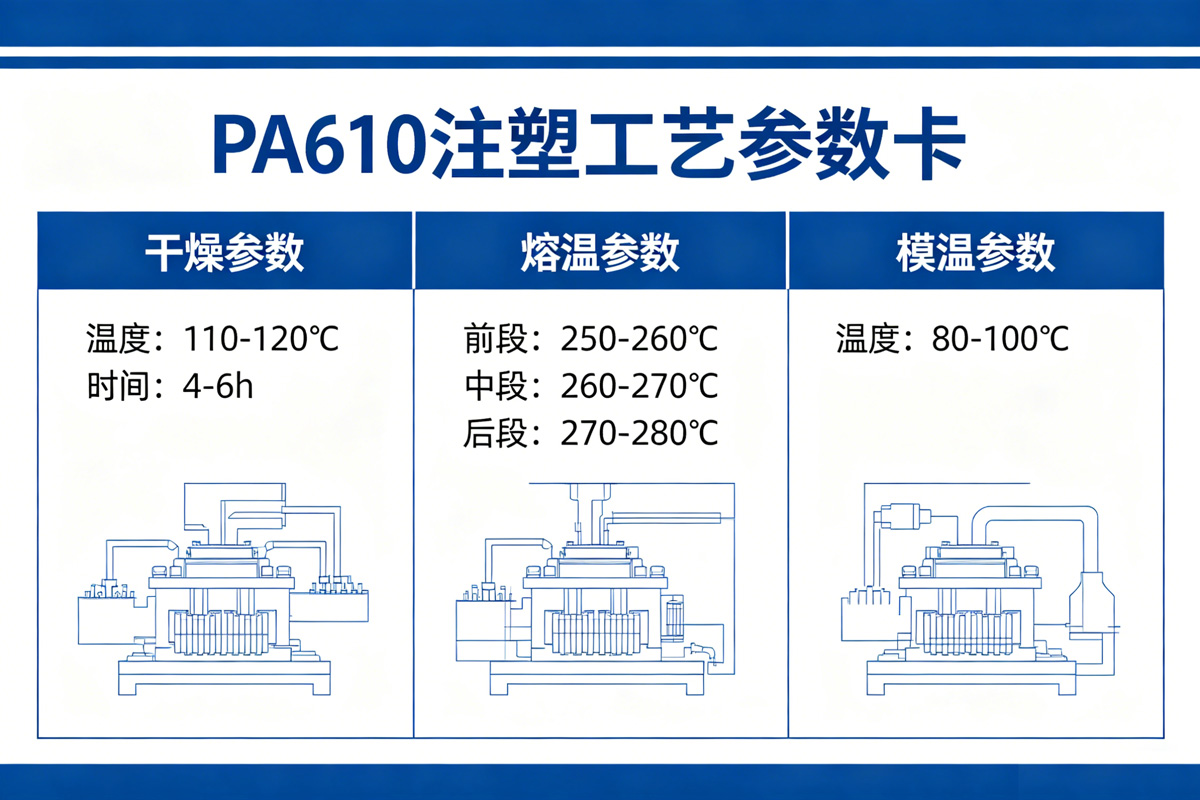

　　工艺要点

　　PA610-CF对注塑设备的要求与PA6-CF相近，但干燥宽容度更高：

　　干燥：90-100℃ 4-6小时(含水率<0.1%)

　　熔体温度：240-270℃

　　模具温度：60-90℃

　　螺杆：建议耐磨涂层(碳纤维含量≥20%时)

　　选型建议

　　需要高强度，但工作环境潮湿(户外、水下、高湿度车间)→ PA610-CF优于PA6-CF

　　需要尺寸稳定，但强度要求高于PA12-CF所能提供 → PA610-CF优于PA12-CF

　　有环保/生物基含量要求，且不希望牺牲力学性能 → PA610-CF是PA11-CF的平替选项(成本更低)

　　碳元素公司提供PA610-CF系列，碳纤维含量5%-60%，可定制增韧、阻燃、抗UV等改性。如需在低吸水与高强度之间找到平衡点，PA610-CF值得验证。
