PPSU-CF碳纤维增强聚苯砜：医疗与航空领域的高温耐水解优选

　　在特种工程塑料中，PPSU(聚苯砜)常年居于砜类聚合物的金字塔尖。与PSU(聚砜)和PESU(聚醚砜)相比，PPSU综合性能排名最高，热变形温度远超PSU，耐冲击性远胜于PES。纯PPSU已具备极高的耐热性(长期使用温度180°C，热变形温度达207°C)和优异的韧性(缺口伊佐德冲击值高达690J/m，在所有砜类聚合物中表现最佳)。但对于需要更高强度与刚性的应用，PPSU仍有一个短板——模量不够。给PPSU加入碳纤维后，材料获得了远超基体本身的强度和抗变形能力，打开了更多高端应用场景。

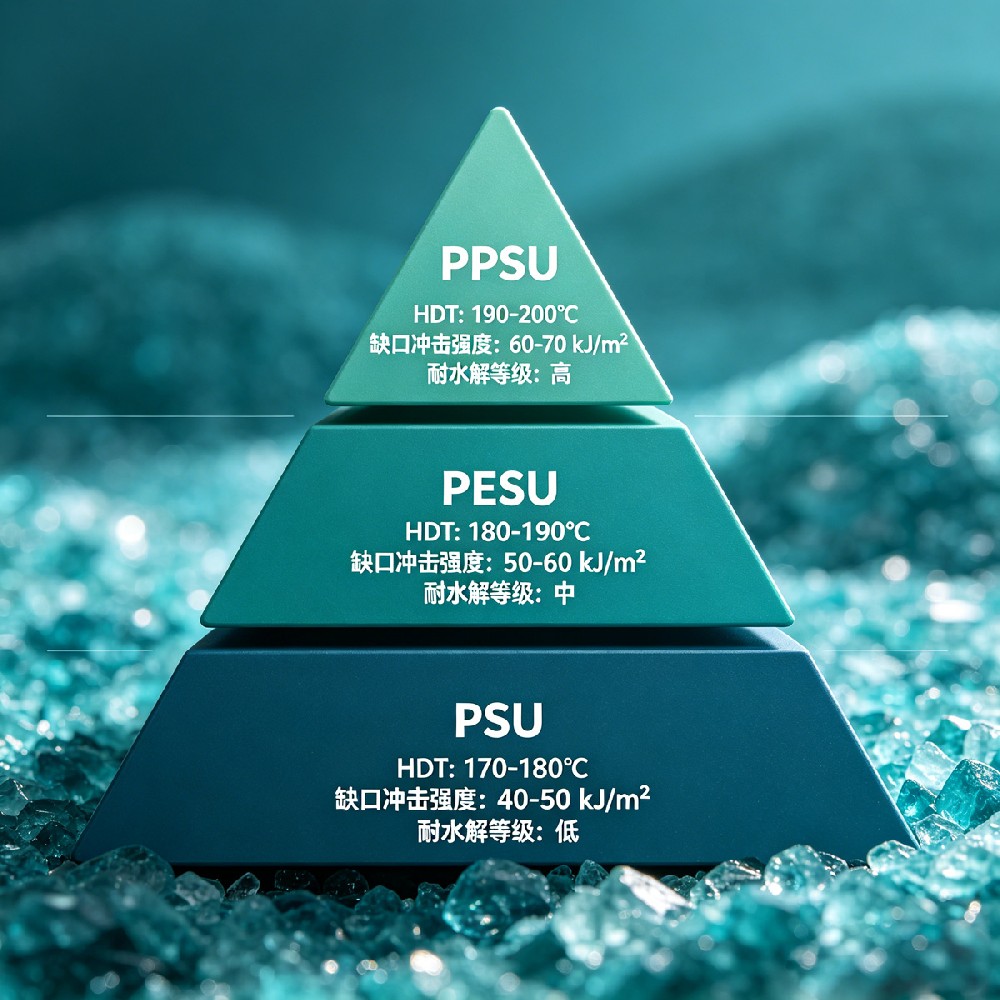

　　对比来看，砜类家族中PSU水解稳定性较突出，PESU因砜基含量高吸水性较强且韧性一般，PPSU则因分子链中的联苯结构将各维度的综合性能提升到了砜类聚合物的最高水平。

　　性能参数速览

　　PPSU基体性能：玻璃化转变温度220°C，热变形温度207°C，长期使用温度180°C，密度约1.29g/cm³，缺口冲击强度约690J/m，拉伸强度约70MPa，弯曲模量约2.4GPa。纯PPSU的力学性能本身已相当出色：韧性高、尺寸稳定、长期耐水解，在反复高温蒸汽灭菌(134°C)环境下仍能保持性能，且通过FDA食品接触认证和ISO 10993医疗生物相容性认证。

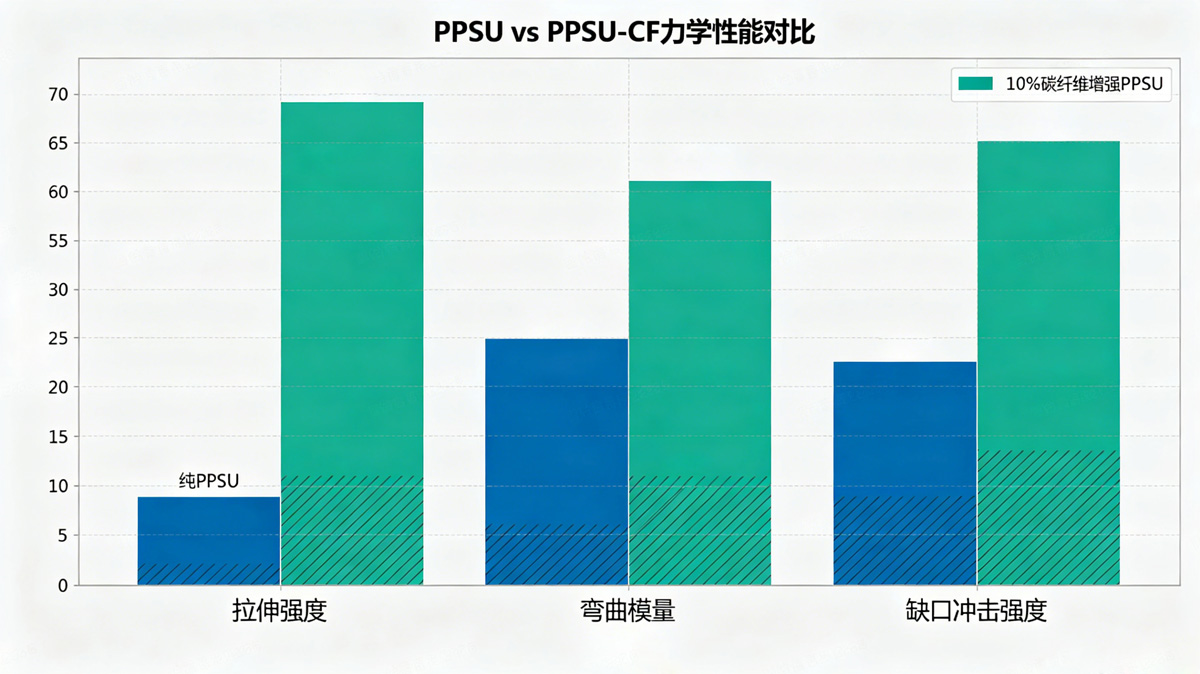

　　PPSU-CF的增强效果同样明显。以InStruc® PPSUCF10为例，即10%碳纤维增强版本，最直接的性能提升反映在模量上——PPSUCF10的弯曲模量约为4.8GPa，比纯PPSU的2.4GPa翻了一倍，拉伸强度从约70MPa升至约95MPa。PPSU基体在较高含量时会因熔体粘度急剧升高而带来加工挑战，10%-20%含量区间是综合性能与加工性的最佳平衡点。在长期耐温方面，PPSU-CF完全继承了基体的优点：长期使用温度仍可维持在180°C左右，同时UL94 V-0阻燃等级和耐水解性能不受碳纤维影响。

　　注：不同碳纤维含量和纤维形态参数有所浮动，具体以产品规格书为准。

　　核心特点

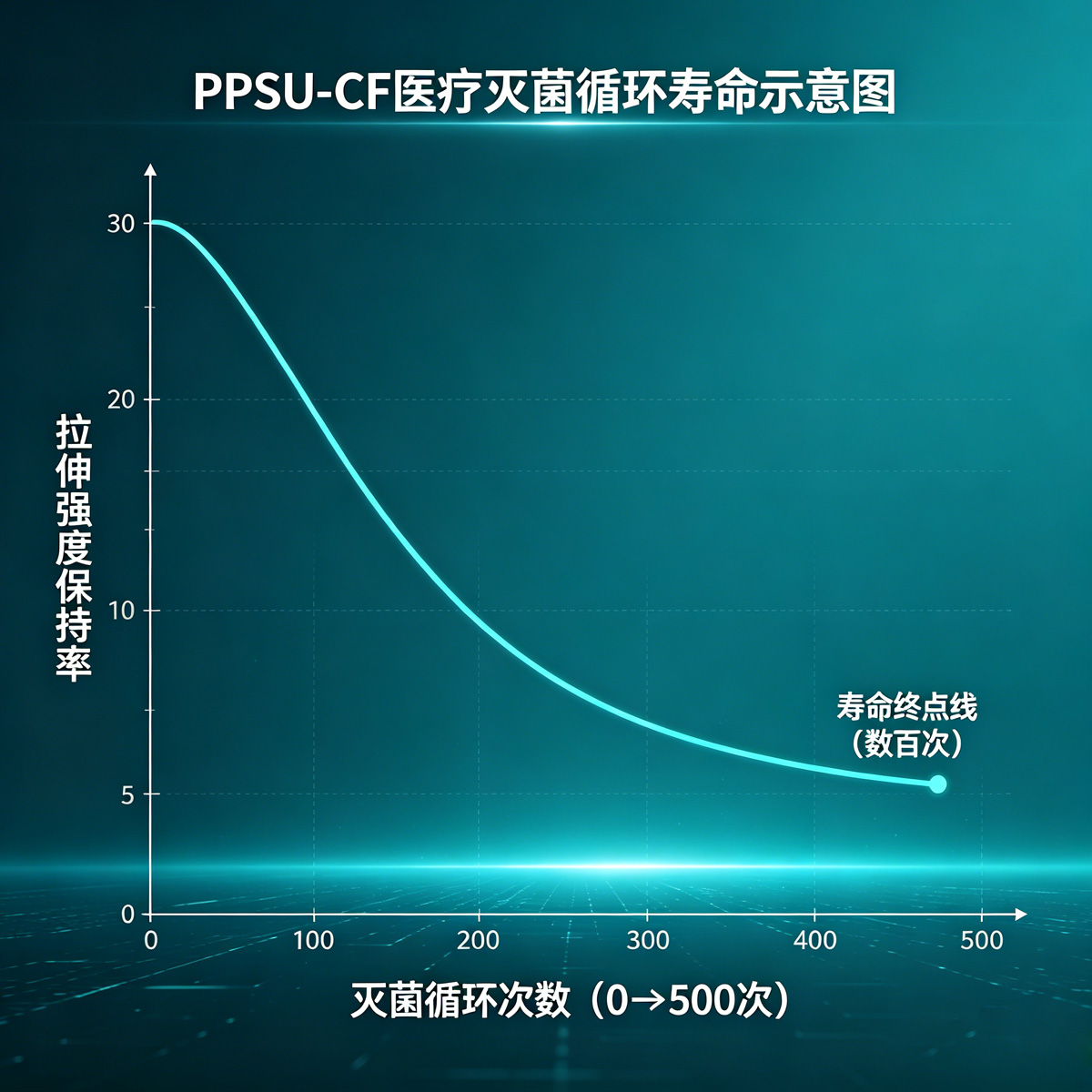

　　高耐热+耐水解双保险。PPSU基体长期使用温度180°C，短期可耐受200°C以上。它的水解稳定性在热塑性塑料中几乎无可匹敌——可承受数百次134°C高压蒸汽灭菌，长期接触热水环境不降解。实际使用中意味着什么?外科手术器械托盘和牙科用具需要反复放进高温高压灭菌器，普通材料几十次循环后开始变形开裂，而PPSU-CF可使用数百次以上仍然稳定。

　　比PEEK更“划算”的方案。在耐化学性和耐水解性相当的应用中，PPSU-CF比PEEK-CF成本低约30%-40%。对于需要反复蒸汽灭菌、要求UL94 V-0阻燃且对成本敏感的项目来说，PPSU-CF是PEEK-CF的最直接替代选项。

　　高韧性不妥协。纯PPSU在所有砜类聚合物中韧性最高，即便在-40°C低温环境下仍能保持良好冲击性能。PPSU-CF虽碳纤维加固后冲击值会有所下降，但仍远高于很多高温工程塑料，足够应对航空内饰部件的冲击标准和医疗容器的日常跌落风险。

　　碳纤维带来的EMI屏蔽与尺寸精度。碳纤维使表面电阻率降至10²-10⁵ Ω级别，满足ESD敏感电子元件的抗静电要求。同时碳纤维有效抑制注塑收缩——PPSU本身就收缩率极低，加碳纤后尺寸精度进一步提升，公差可控制在±0.05mm以内。

　　哪里最适合PPSU-CF？

　　医疗灭菌器械。手术器械托盘、牙科托盘、外科手柄、内窥镜部件、呼吸面罩——医疗级PPSU树脂长期被用于制造耐用、可反复灭菌的医疗器械，其关键优势在于耐蒸汽灭菌、生物惰性且不含双酚A，可长期替代金属部件。加入碳纤维后可提升刚性和强度，同时保持可耐受134°C蒸汽灭菌的核心能力。

　　航空航天内饰。飞机客舱隔板、座椅托盘、通风系统支架。FAA对舱内部件有明确的低烟低毒和热释放要求，PPSU本身天然满足，无需额外添加阻燃剂;碳纤维增强提升了结构强度和刚性。

　　电子电气与半导体。高压连接器壳体、芯片测试插座、晶圆传送夹具、高温晶片承载架。碳纤维带来的ESD保护解决了传统绝缘材料在半导体制造中普遍存在的静电积累问题，适合洁净室内对静电控制和尺寸精度都敏感的应用环境。

　　流体处理与卫浴水暖。高温水阀体、热水管件、净水器滤芯外壳。PPSU几乎不水解，在长期接触热水和化学消毒剂的工况中尺寸和性能几乎不衰减，已大规模替代黄铜、不锈钢等金属水暖部件。

　　石油与天然气。井下工具密封件、泵体部件、阀门内件。PPSU-CF耐受油田常见的各种化学品和高温高压环境，是金属减重替换的理想方向之一。

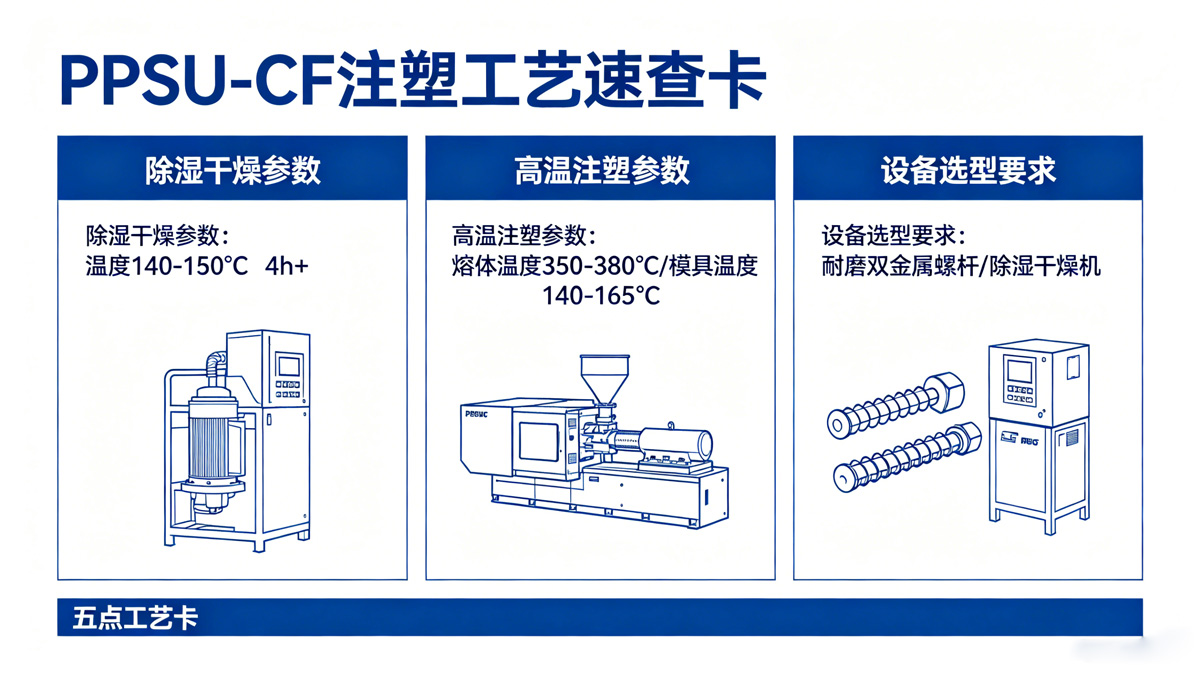

　　工艺条件

　　PPSU-CF的加工窗口比PA窄得多，比PPS宽一些。温度和干燥管理到位后，普通高温注塑机即可生产。

　　干燥是头等工序。PPSU极易吸收水分，含湿量过高会在高温下发生水解，导致制品表面出现银纹、气泡甚至性能严重劣化。必须使用除湿干燥机，干燥温度140°C-150°C，持续4小时以上，确保含水率降至0.02%以下。生产过程中未用完的原料必须立即密封保存，再次使用前必须重新干燥，禁止直接使用吸湿回潮料。

　　熔体温度与模具温度。PPSU熔体粘度高，需要较高的加工温度和注射压力。料筒温度建议设在350-380°C区间，熔胶温度最高可达390°C，但长期高温作业会加速降解。模具温度同样很关键——低模温会导致制品内应力过大，易开裂或翘曲。推荐模具温度140°C-165°C。

　　螺杆与注塑压力。必须使用双金属耐磨螺杆(长径比L/D≥20:1.压缩比约2.5:1)。注射压力建议100-160MPa，采用中高速填充。保压压力控制在注射压力的60%-80%。

　　模具设计。流道宜采用全圆大截面设计(直径≥6mm);浇口应足够大(至少为壁厚的80%);排气槽深度0.025-0.05mm，确保型腔末端气体顺畅排出。

　　应力消除。PPSU是非晶材料，易产生成型内应力。需要定期进行退火处理——将制品在160-180°C下保温2-4小时，再缓慢冷却至室温，可有效消除内应力，防止后续开裂或装配破裂。

　　与PEEK-CF的选型边界

　　选PPSU-CF：需要反复蒸汽灭菌(医疗器具、水暖配件)，或FAA航空低烟毒认证，或180°C以内耐温且成本敏感。

　　选PEEK-CF：工作温度长期超过200°C(如航空发动机周边、石油井下高温工具)，或需要极致的耐磨与抗蠕变性能。

　　两个方向都满足时选PEEK。否则PPSU-CF的性价比优势可以让项目多出30%-40%的预算空间，留给其他瓶颈。

　　与同类产品的对比建议

　　PPSU-CF vs PEI-CF：PEI-CF耐温性能略优(长期180°C)，但缺口冲击强度远不如PPSU(PEI约80J/m vs PPSU约690J/m)。韧性是PPSU不可替代的核心竞争力，适合受冲击或反复弯折的医疗、航空部件。

　　PPSU-CF vs PESU-CF：PESU耐热性和耐化学性仅次于PPSU，但抗冲击性差距极大，常用于水净化膜、炊具等静态接触高温水的场景，不适合受冲击的部位。PESU-CF在3D打印线材方面已有成熟应用，适合小批量功能件的制造。

　　碳元素公司PPSU-CF产品

　　碳元素公司提供PPSU-CF系列，碳纤维含量5%-60%(常用10%、15%、20%)，兼容注塑成型与高温3D打印线材，支持抗静电、阻燃等定制改性，为医疗灭菌器械、航空内饰部件和高温流体处理等高端应用提供国产化材料方案。如需在医疗或航空项目中替代PEEK-CF降低成本，欢迎联系索取PPSU-CF样品验证。
