PBT-CF碳纤维增强聚PBT：电子电气与汽车接插件的理想材料

　　在电子电气和汽车接插件领域，材料选型有一组刚性约束：绝缘要好、耐温要够、尺寸要稳、加工要快。PBT(聚对苯二甲酸丁二醇酯)本身就是这个领域的常青树——出色的电气绝缘性、耐热性(HDT约120-150℃)和快速成型能力。但PBT的短板是刚性和强度一般，做大型结构件容易变形，且表面电阻率高(绝缘)，容易产生静电积累。

　　PBT-CF，碳纤维增强PBT，用碳纤维解决了这几个问题。同时保留了PBT原有的快速结晶、易注塑、耐化学等优势，成为连接器、继电器、线圈骨架等精密电子部件的升级选材。

　　性能参数速览（以20%碳纤维增强为例）

　　拉伸强度：约120-150 MPa(纯PBT约50-60 MPa)

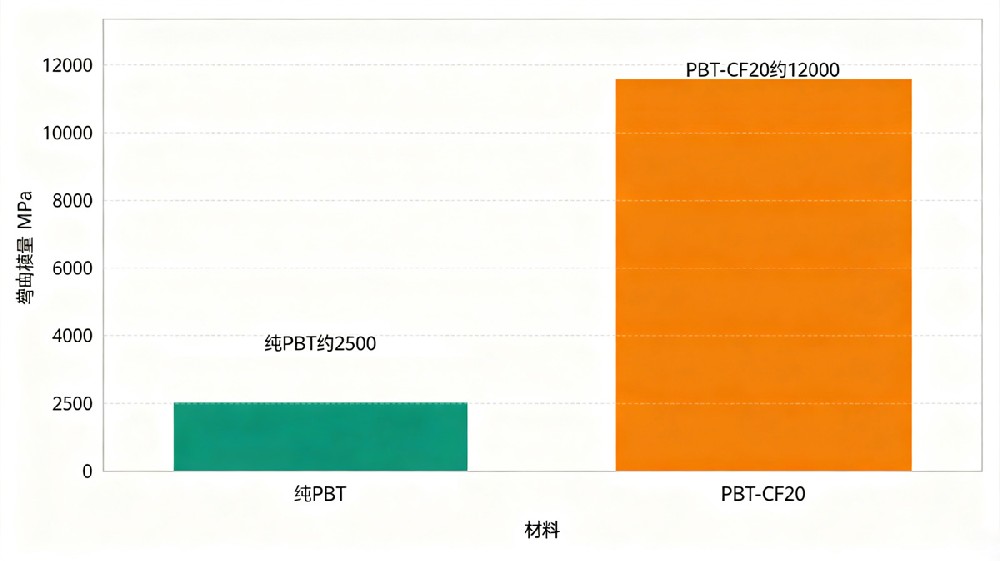

　　弯曲模量：约10000-14000 MPa(纯PBT约2000-2500 MPa)

　　热变形温度（1.82MPa） ：约190-210℃(纯PBT约120-150℃)

　　体积电阻率：10²-10⁵ Ω·cm(导电级，纯PBT为绝缘>10¹⁴ Ω·cm)

　　密度：约1.3-1.4 g/cm³(略低于纯PBT 1.3-1.45 g/cm³)

　　阻燃等级：可达到UL94 V-0(添加阻燃剂)

　　注：不同碳纤维含量参数有所浮动，具体以产品规格书为准。

　　核心特点

　　高刚性+尺寸稳定：PBT结晶速度快，本身翘曲较小。加入碳纤维后，弯曲模量提升5-7倍，注塑件在高温负载下不易蠕变，接插件端子保持力长期不衰减。

　　导电/抗静电：碳纤维含量超过10%后，表面电阻率可降至10²-10⁵ Ω，有效消散静电。适合用于防爆环境、粉尘环境下的电子设备外壳，以及需要静电保护的精密接插件。

　　耐化学+耐湿热：PBT对汽油、机油、溶剂、弱酸碱有良好耐受性。PBT-CF在汽车发动机舱内部件中可长期抵抗油气、冷却液侵蚀。

　　快速成型：PBT结晶速度快，注塑周期比PA6-CF短20%-30%。批量生产时，同一台注塑机每天可多产出数百模，对采购来说意味着单件成本降低。

　　典型应用场景

　　汽车接插件与连接器：发动机控制单元连接器、传感器接插件、线束端子护套。要求耐高温(125-150℃)、抗振动、端子保持力稳定。PBT-CF的刚性和抗蠕变可确保插拔1000次后端子不移位。

　　电子电气与家电：继电器底座、线圈骨架、微动开关壳体、断路器外壳。要求UL94 V-0阻燃、CTI(相比漏电起痕指数)≥250V、尺寸精密。PBT-CF的导电性能可解决静电吸尘问题，提升产品洁净度。

　　工业电机与电动工具：电机端盖、风扇叶轮、电动工具外壳。PBT-CF比PA6-CF有更低的吸水率(<0.1%)，在湿热环境下尺寸更稳定，适合出口热带地区的产品。

　　5G通信设备：天线罩、滤波器壳体、射频连接器。PBT的低介电损耗(Df约0.02)加上碳纤维的EMI屏蔽，可满足5G高频器件对电磁兼容和结构轻量化的双重要求。

　　工艺条件简述

　　PBT-CF对注塑设备要求不高，但几点需留意：

　　干燥：120-130℃干燥3-4小时(含水率<0.03%)。PBT虽不似PA那样强吸湿，但微量水分在高温下会引发酯键水解，导致制品表面银丝或机械性能下降。

　　熔体温度：250-270℃(比PA6-CF低约30-50℃，更省电、对螺杆磨损小)。

　　模具温度：60-90℃(PBT结晶快，较高模温可获得更高结晶度，提升热变形温度)。

　　螺杆：建议使用耐磨损镀层(碳纤维含量>15%时)，但无需昂贵双金属，普通耐磨螺杆即可。

　　注射速度：中高速，确保复杂薄壁接插件充满。

　　PBT-CF与PA6-CF、PPS-CF的选型区别　　

　　何时优先选PBT-CF？ —— 电子接插件、薄壁精密件、需要抗静电或EMI屏蔽、批量大且看重注塑效率。

　　何时避开PBT-CF？ —— 长期浸水或高温蒸汽环境(易水解);长期工作温度>150℃(选PPS-CF或PPA-CF);有极高冲击韧性要求(选PA6-CF)。

　　碳元素公司PBT-CF产品

　　碳元素公司提供PBT-CF系列，碳纤维含量5%-60%，可定制阻燃V-0、抗静电、高刚性等改性。产品专为电子电气接插件、汽车传感器、线圈骨架等精密部件设计，支持客户定制颜色和CTI值。如有接插件或电子部件正在寻找比PA6-CF更耐水解、比PPS-CF更低成本的碳纤维方案，欢迎索取PBT-CF样品验证。
