PA612-CF碳纤维增强尼龙612：中吸湿与高尺寸稳定的平衡之选

　　PA612在尼龙家族中是一个特殊的存在。它是PA6和PA12的“混血儿”，由己二胺和十二烷二酸缩聚而成，继承了PA6的力学强度和PA12的低吸湿优势。PA612具有比PA6/66更低的湿气敏感性，同时在力学性能上优于PA12基材料。与PA610相比，PA612密度更低、透光性更好、吸水率更低、尺寸稳定性更高。加入碳纤维后，PA612-CF在吸水率、尺寸稳定性和机械强度之间找到了一个非常实用的平衡点。

　　性能参数速览（以20%碳纤维增强为例）

　　密度约1.24至1.26克每立方厘米，成型收缩率仅0.1%至0.3%，24小时吸水率0.6%至0.8%，远低于PA6的3%水平。拉伸强度达150至180兆帕，是纯PA612的2.5至3倍。拉伸模量8至10吉帕，弯曲模量10至12吉帕。简支梁缺口冲击强度3.5至5.0千焦每平方米，保持了一定韧性。热变形温度1.82兆帕下为160至170摄氏度，长期使用温度120至140摄氏度。体积电阻率10的8至10的10次方欧姆厘米，表面电阻率10的6至10的8次方欧姆，具备抗静电性能。

　　以30%碳纤维填充的PA612-CF为例，在超高强度牌号中表现更极致：断裂拉伸应力达200兆帕、弯曲强度290兆帕、弯曲模量9000兆帕，简支梁缺口冲击强度7.0千焦每平方米。

　　PA612-CF的核心优势

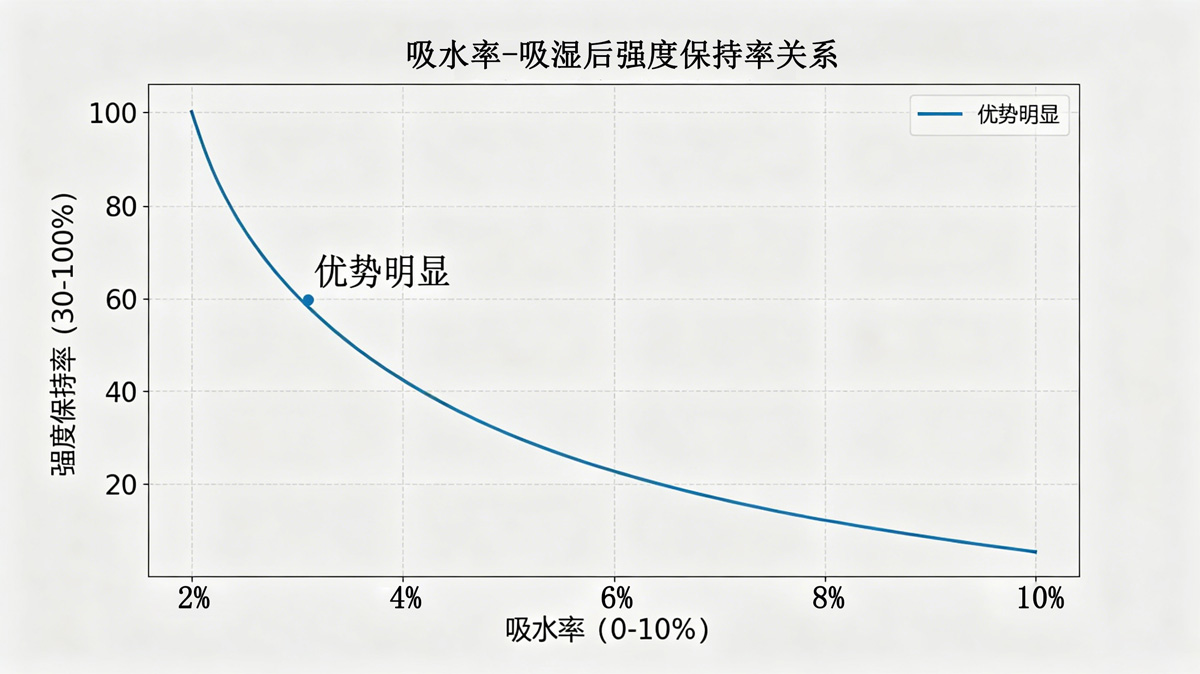

　　低吸湿，高稳定。PA6-CF吸饱水后性能大幅下降，PA12-CF强度不足。PA612-CF把两者的短板都补上了。24小时吸水率仅0.6%至0.8%，尺寸稳定性接近PA12.但强度和模量明显优于PA12.湿态刚度约为干态刚度的75%，明显优于PA610的60%。

　　刚性接近PA66.韧性优于纯PA。PA612-CF的拉伸模量8至10吉帕，弯曲模量10至12吉帕，刚性水平接近PA66-CF。同时碳纤维增强后依然保持了一定的韧性，适合需要承受一定冲击和振动的部件。

　　天然抗静电，无需额外处理。PA612-CF的体积电阻率和表面电阻率均达到抗静电级别，可直接用于静电敏感电子元件的壳体，无需额外添加抗静电剂或进行表面涂层处理。

　　好的耐化学性。PA612-CF对燃油、机油、弱酸、碱和多种溶剂有良好的耐受性，适合发动机舱内部件和工业传动部件。

　　哪里最适合PA612-CF？

　　汽车零部件。齿轮、纺织应用、工程配件、发动机周边部件、汽车轻量化支架。PA612-CF在满足耐温要求的同时，吸水率远低于PA66-CF，在潮湿工况下尺寸稳定性更好。某汽车零部件供应商已验证PA612-CF替代PA66-CF用于发动机罩盖支架，长期使用温度120-140摄氏度，24小时吸水率降低70%以上，装配间隙稳定性明显改善。

　　电子电气与连接器。连接器壳体、继电器底座、ESD敏感部件。碳纤维的导电网络可消散静电，低吸水率确保湿热环境中尺寸不变。用在储能电池护端板、仪表导轨以及蓄电池壳体内部件中，长期接触电解质溶液不会尺寸走样。

　　齿轮与传动件。齿轮、轴承座、耐磨滑块、凸轮、滑轮。PA612-CF自润滑性和耐磨性结合碳纤维的高刚性，适用于中低速传动系统。与PA6-CF相比，PA612-CF在吸湿后刚度保持率更高，齿轮啮合精度更稳定。

　　无人机与工业机器人。无人机机翼、轻量化结构件、机器人关节壳体。PA612-CF密度低、强度高、抗振性能好，适合替代铝合金。国内PA610/PA612 CF30混合材料已用于无人机机翼和运动器材制造。

　　工装夹具与检具。PA612-CF低吸湿意味着在潮湿车间里夹具尺寸不会每天变，适合配合自动化产线使用，维持重复定位精度。

　　3D打印。PA612-CF15作为FDM线材，适合制造汽车、航空航天领域的最终部件，低吸湿加上碳纤维增强让打印件在潮湿环境中强度保持率高于PA6-CF。

　　与PA6-CF的选型比较

　　选PA6-CF的情况：工作环境干燥、对强度要求高、成本敏感。选PA612-CF的情况：工作环境潮湿或湿热交替、要求尺寸长期稳定、需要抗静电、工作温度不超过140摄氏度、对吸湿后性能保持率有硬性要求。对大多数汽车、电子户外应用，PA612-CF比PA6-CF更“省心”，零件不会因为吸湿而突然变形。

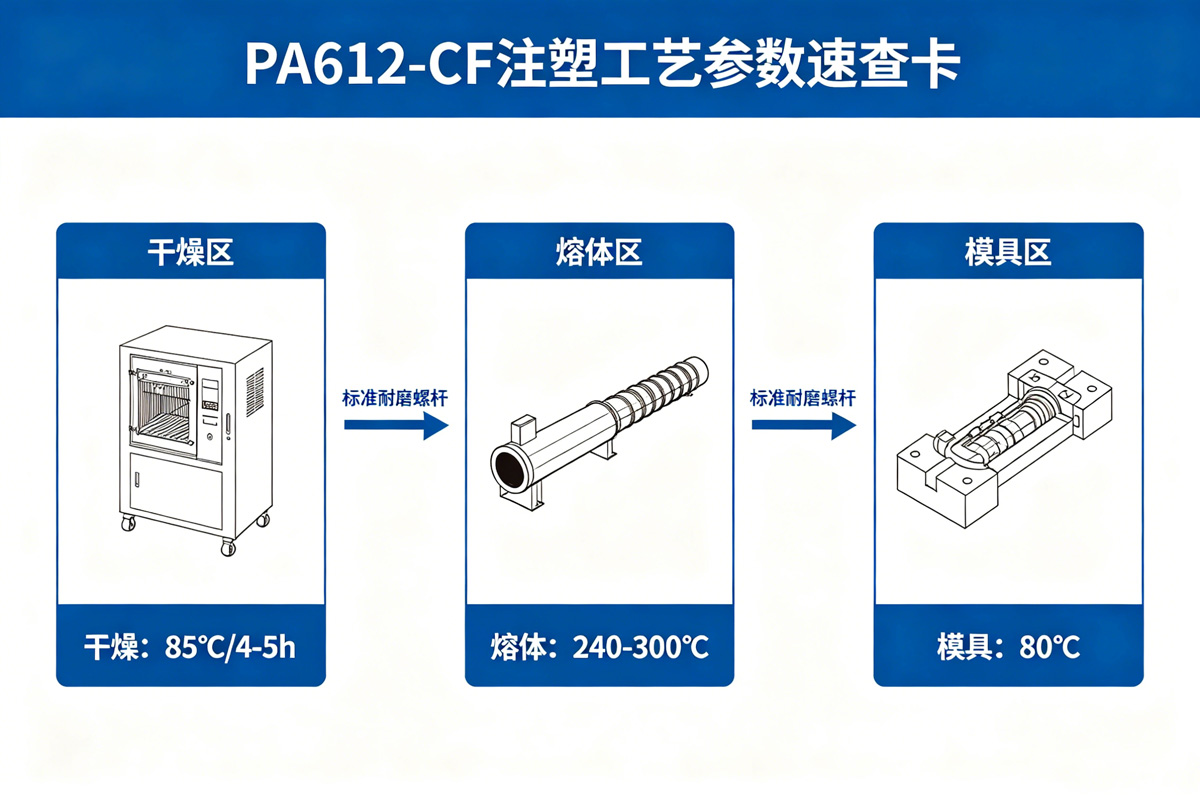

　　工艺条件

　　PA612-CF对注塑设备要求与PA6-CF相近。干燥处理方面，密封包装可直接使用，打开后建议85摄氏度热空气干燥4至5小时;湿度超过0.2%时需105摄氏度真空干燥12小时。熔体温度控制240至300摄氏度，普通特性材料不超过310摄氏度，阻燃牌号不超过270摄氏度。模具温度建议80摄氏度，薄壁件低于40摄氏度需后续退火保尺寸稳定。注射速度宜高速增强型稍低，配耐磨螺杆以延长设备使用寿命。

　　碳元素公司提供PA612-CF系列，碳纤维含量5%-60%，可定制增韧、阻燃、抗UV等改性。如果您的产品正在受限于PA6-CF的吸湿变形问题，又觉得PA12-CF强度不够，PA612-CF值得验证。碳元素公司联系支持全面材料选型、打样和测试服务。
