PPA-LCF长碳纤维增强高温尼龙：在200℃以上工况中扛住冲击与蠕变

　　当工作温度超过150℃，PA66-CF开始力不从心；当温度逼近200℃，PPS-CF虽然能扛，但韧性下降明显。如果你的部件既要求长期耐200℃以上高温，又需要承受反复冲击和持续载荷，PPA-LCF可能是最值得关注的选择。

　　PPA-LCF是什么？

　　PPA(聚邻苯二甲酰胺)是半芳香族高温尼龙，长期使用温度可达170-190℃，热变形温度(1.82MPa)通常超过280℃。PPA的吸水率远低于PA66(约PA66的1/3)，尺寸稳定性优异，且耐化学腐蚀性出色。

　　加入长碳纤维(LCF)后，PPA-LCF在高温下的刚性、抗冲击性和抗蠕变性能进一步提升。与短碳纤维增强版本相比，长碳纤维在基体内形成三维网络，即使在高温下也能有效阻止裂纹扩展和蠕变变形。

　　核心性能数据（以30%长碳纤维增强为例）

　　拉伸强度：约220-280 MPa(纯PPA约80-100 MPa)

　　弯曲模量：约15000-20000 MPa(纯PPA约3000-4000 MPa)

　　热变形温度（1.82MPa） ：280-300℃

　　长期使用温度：170-190℃(短期可耐受220℃)

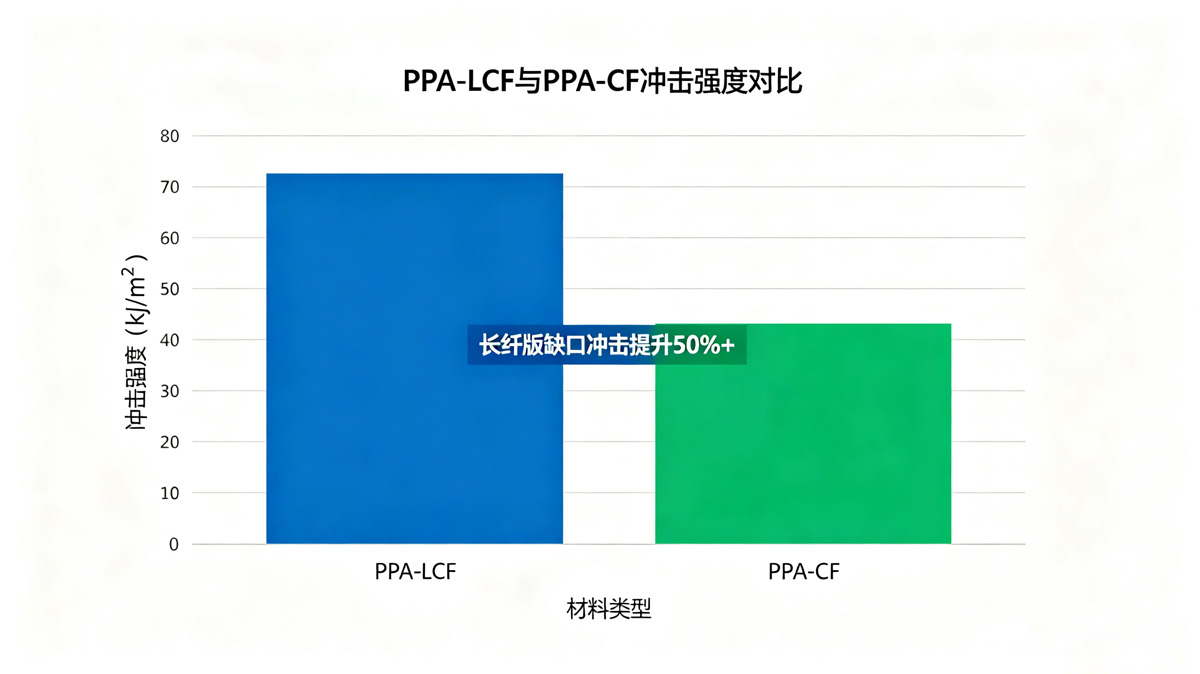

　　缺口冲击强度：较短纤版提升50%以上

　　吸水率（饱和） ：约0.5%-0.8%(PA66为8.5%)

　　密度：约1.4-1.5 g/cm³

　　注：不同碳纤维含量参数有所浮动，具体以产品规格书为准。

　　四个核心优势

　　高温刚度保持率：PPA-CF在150℃下仍能保持室温模量的70%以上，而PA66-CF在相同温度下已下降至50%以下。PPA-LCF凭借长纤维网络，高温刚度保持率进一步提升，适合需要在高温下长期承载的部件。

　　抗冲击不妥协：传统高温尼龙(如PPS)刚性够但脆。PPA-LCF的长碳纤维骨架在受冲击时能有效吸收能量，延缓断裂。用于发动机支架、涡轮增压器执行器壳体等部件，抗石子冲击能力明显优于短纤版。

　　抗蠕变，长期保压：在持续高温载荷下，蠕变是导致螺丝松动、卡扣失效的主因。PPA-LCF的长纤维网络限制分子链滑移，200℃下持续加载1000小时后的变形量仅为短纤版的1/3.

　　耐化学与低吸湿：PPA对机油、冷却液、燃油、盐雾等有极强耐受性，吸水率低意味着高温高湿环境下尺寸变化极小，适合长期暴露在发动机舱或户外工况的部件。

　　哪里最需要PPA-LCF？

　　汽车动力总成与涡轮增压周边：涡轮增压器进气管、执行器壳体、EGR阀体、中冷器端盖。这些部件长期接触150-200℃的热空气和油气，且承受压力脉动。PA66-CF在这里会软化蠕变，PPS-CF可能脆裂，PPA-LCF的耐热+抗冲击组合正好匹配。

　　新能源汽车电驱动系统：电机控制器支架、高压连接器壳体、逆变器外壳。800V高压平台对绝缘和耐热要求更高，PPA-LCF可长期耐受180℃并保持尺寸稳定，同时碳纤维提供EMI屏蔽。

　　工业高温传动部件：高温齿轮、轴承保持架、输送链导向件。需要无油润滑、耐磨、且能在150℃以上环境连续运行，PPA-LCF的自润滑性和抗蠕变性优于PA6-CF和POM-CF。

　　航空航天与高端工业：发动机短舱附件、高温传感器外壳、液压管夹。PPA-LCF的轻量化和耐高温特性可替代部分金属，同时满足FAR 25.853阻燃要求。

　　与PPA-CF（短纤）的选型比较

　　选PPA-CF：一般高温结构件、对冲击要求不高、注塑件形状复杂(短纤流动性更好)。

　　选PPA-LCF：需要承受反复冲击或振动(如涡轮增压器阀门)、需要长期抗蠕变(如夹紧部件、螺纹连接件)、对高温刚度保持率有极致要求。

　　与PPS-LCF的选型比较

　　选PPS-LCF：工作温度200-240℃，对耐化学性要求极高(尤其是强溶剂)，成本相对可控。

　　选PPA-LCF：工作温度170-200℃，对冲击韧性和抗蠕变要求更高，注塑流动性优于PPS。

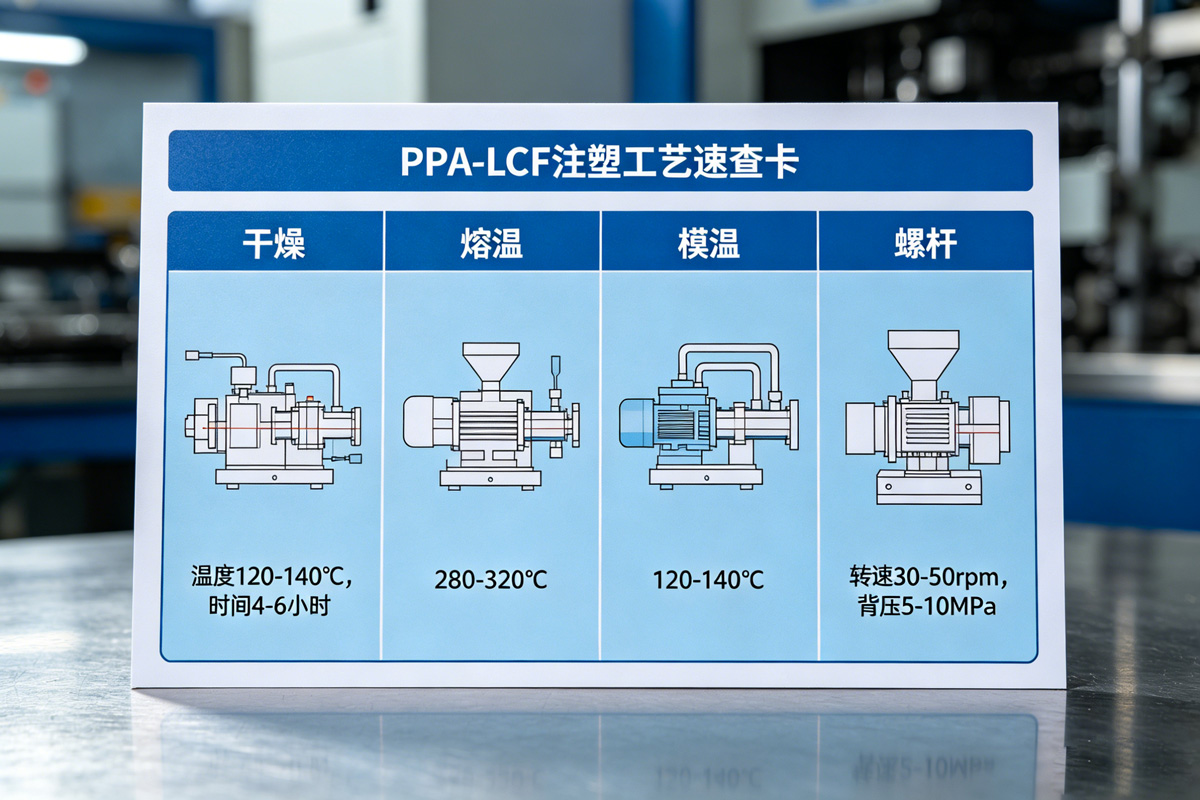

　　工艺条件简述

　　PPA-LCF的加工窗口比PA66-CF窄，但比PEEK-CF宽。干燥：120-140℃干燥4-6小时(含水率<0.05%)。熔体温度：320-340℃。模具温度：140-160℃(高模温确保充分结晶)。螺杆：必须使用双金属耐磨螺杆，低压缩比设计以保护长纤维。注射速度：中速，避免高剪切断裂纤维。

　　碳元素公司提供PPA-LCF全系列，碳纤维含量5%-60%，可定制增韧、阻燃、高导热等改性。如果您的部件长期工作在170-200℃且需要承受冲击和蠕变，PPA-LCF值得打样验证。
