不同碳纤维含量的力学性能曲线：如何找到你的“黄金配比”？

　　碳纤维加得越多，材料就越强——这是很多人的直觉。但实际数据显示：性能增长不是线性的，不同含量区间有各自的“性价比拐点”。

　　5%-15%：抗静电+轻度增强

　　碳纤维含量在5%-10%时，导电网络初步形成，表面电阻率从绝缘降至10²-10⁵ Ω，满足抗静电/ESD要求。拉伸强度提升20%-40%，刚性增加但幅度有限。适合电子托盘、防静电壳体、小型支架等对强度要求不高的部件。成本增加最少，是“花小钱办大事”的入门区间。

　　20%-30%：通用结构件的黄金区间

　　拉伸强度、弯曲模量在此区间快速爬升。20%含量时，PA6-CF拉伸强度可达150-180MPa，弯曲模量达8000-12000MPa，已能替代部分铝合金。30%含量时性能接近饱和——拉伸强度约180-220MPa，再往上加纤维，强度增幅明显放缓。这是性价比最高的区间，覆盖80%以上的结构件需求(无人机机臂、汽车支架、电动工具外壳)。

　　35%-50%：高性能金属替代区

　　含量超过35%后，材料进入“准金属”性能区。拉伸强度可突破260MPa，弯曲模量超过15000MPa，热膨胀系数接近铝合金。适用于需要极致刚性的部件(电池托盘替代铝板、机器人关节骨架)。成本上升较快，但对减重收益敏感的应用(如eVTOL、航空航天)仍然值得。

　　55%-60%：极限性能区

　　这个区间的材料流动性差、注塑难度大，且性能提升已趋于平缓。仅用于特殊需求：超高导电(表面电阻率<10² Ω)、极低热膨胀(匹配金属嵌件)、极限减重(比强度超铝合金5倍以上)。绝大多数项目用不到。

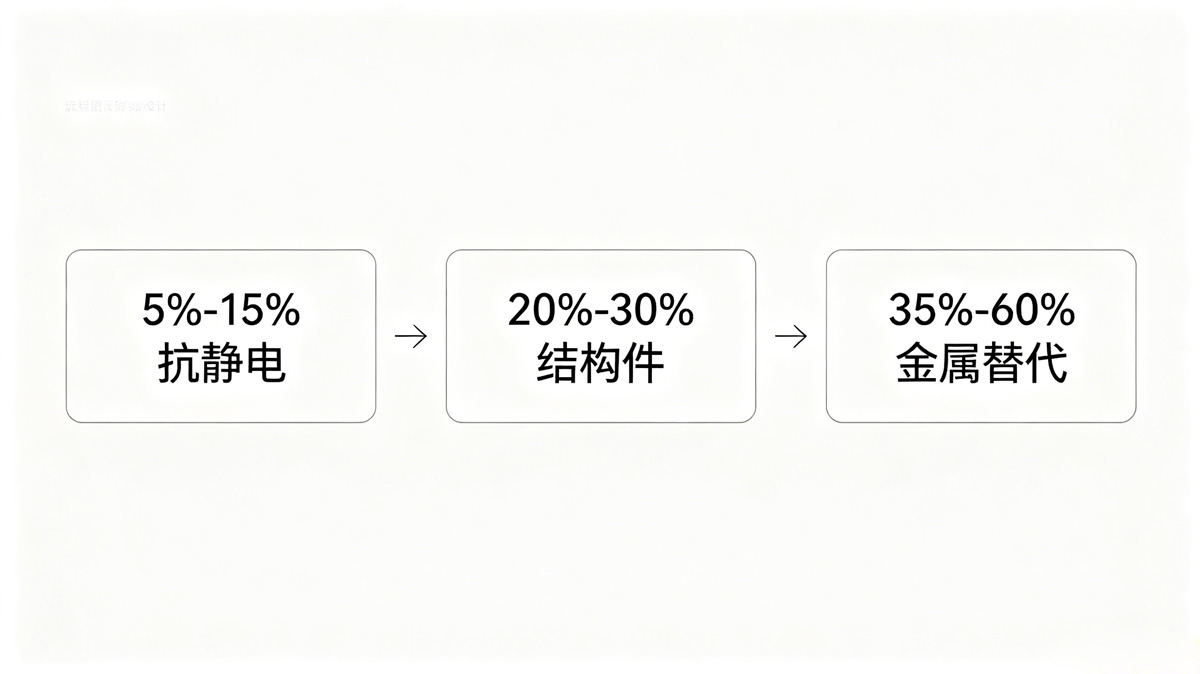

　　含量选型三步法

　　第一步：确认是否需要抗静电?需要则含量≥5%。第二步：估算所需强度/模量，20%-30%能满足80%场景。第三步：只有30%不够用时才考虑更高含量，并验证注塑可行性。

　　碳元素公司全系列产品碳纤维含量5%-60%(以5%步进)，支持SCF/LCF两种形态。如需从低成本入门到金属替代的全梯度验证，欢迎索取不同含量样料对比测试。
