PEI-LCF长碳纤维增强聚醚酰亚胺：航空级热塑复材的进阶版本

　　PEI-CF(短碳纤维增强聚醚酰亚胺)已在航空航天和医疗领域占有一席之地。但当部件需要承受反复冲击、振动或长期载荷时，短纤版本的抗疲劳和抗蠕变性能有时会显得不够。PEI-LCF，长碳纤维增强聚醚酰亚胺，用长纤维骨架把PEI的性能天花板向上推了一级。

　　长纤维带来什么改变？

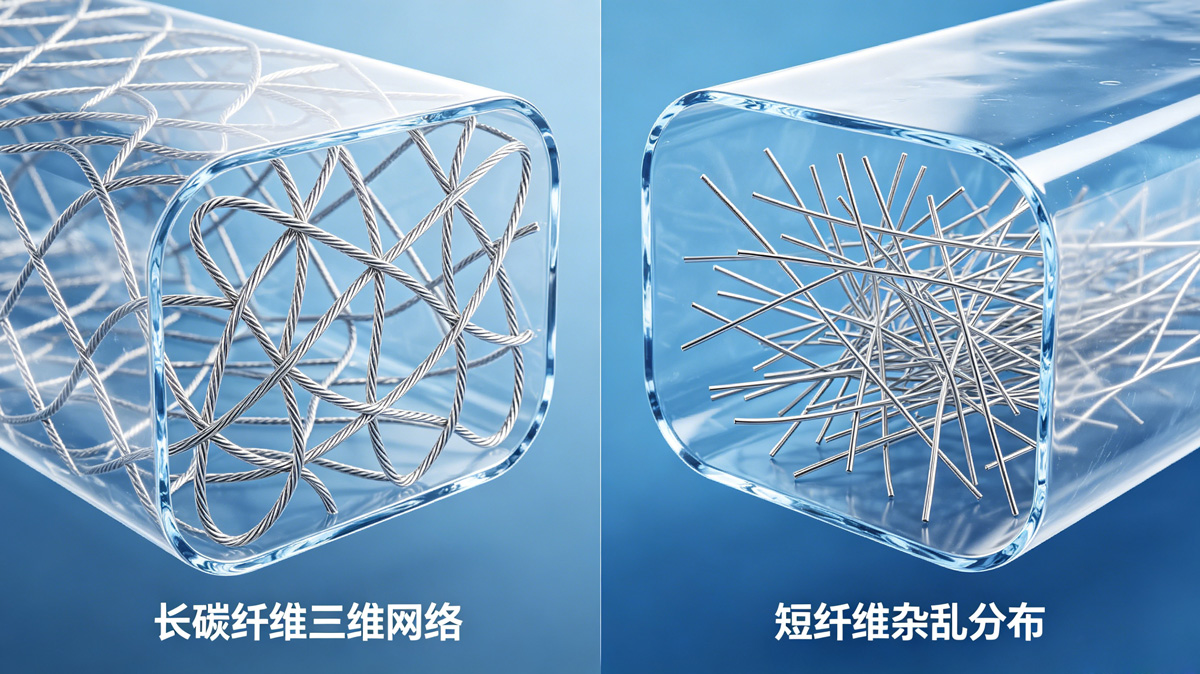

　　常规PEI-CF中的碳纤维长度约0.2-0.6毫米，而PEI-LCF颗粒内部的碳纤维长度可达6-12毫米，并在基体内平行排列。注塑后，这些长纤维相互搭接形成三维网络，在承受冲击时能像钢筋一样拉住基体，延缓裂纹扩展;在长期载荷下能有效抑制分子链滑移，减少蠕变变形。

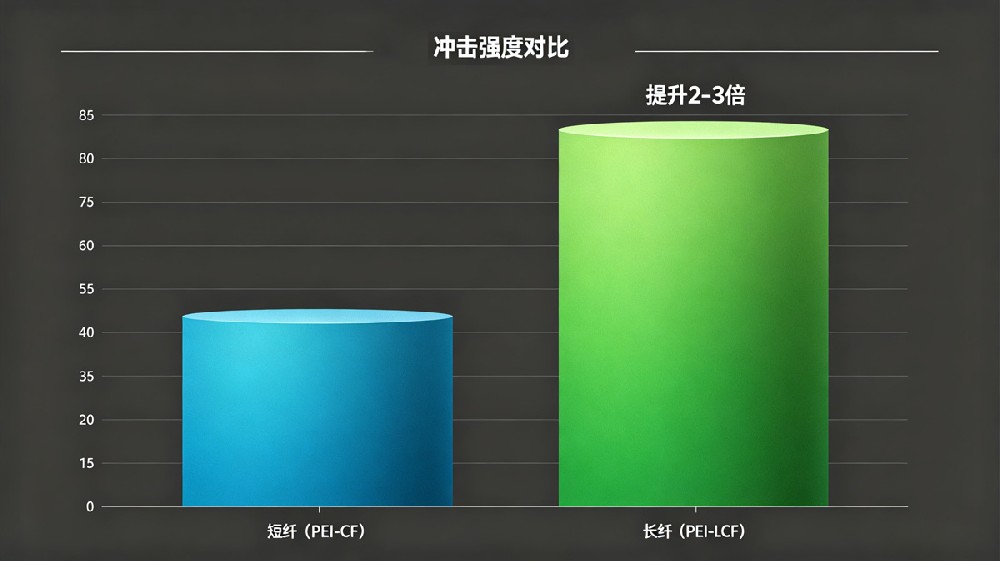

　　性能提升的幅度体现在几个关键指标上：同样20%-30%碳纤维含量，PEI-LCF的无缺口冲击强度是短纤版的2-3倍，抗蠕变性能提升50%以上。这对于航空飞行器中长期承受振动载荷的支架、夹紧件来说，意味着更低的松动风险和更长的维护周期。

　　基材优势不变，刚性再升级

　　PEI基材本身的优势在LCF版本中完整保留：长期使用温度170-180℃，UL94 V-0本征阻燃且低烟低毒，耐γ射线和电子束辐照，吸水率仅0.1%-0.25%。长碳纤维进一步将弯曲模量提升至8000-12000MPa(20%含量)，热变形温度保持在200-210℃。

　　典型应用场景

　　飞机内饰支架与结构件：行李架支撑架、座椅滑轨、隔板固定夹。需要长期承受振动和交变载荷，PEI-LCF的抗疲劳寿命远优于短纤版，且满足FAR 25.853烟毒标准。

　　航空电子设备机箱：雷达组件壳体、天线罩、连接器支架。长碳纤维提供的EMI屏蔽能力与PEI的耐辐射特性结合，适合机载电子设备。

　　医疗灭菌器械：手术器械手柄、灭菌托盘、反复使用的手术夹具。PEI-LCF抗冲击性更好，跌落时不易碎裂，且能耐受数百次蒸汽或辐照灭菌。

　　半导体夹具与载具：IC测试插座、晶圆传送夹具。长纤维带来的尺寸稳定性使精密部件在热循环中形变更小。

　　工艺条件

　　PEI-LCF的加工窗口与PEI-CF相近，但对螺杆和浇口设计更敏感。干燥：120-140℃ 4-6小时，含水率<0.02%。熔体温度：340-380℃。模具温度：120-160℃(高模温消除内应力)。螺杆：必须使用低压缩比耐磨双金属螺杆，避免长纤维断裂。浇口设计：宽大浇口或扇形浇口，禁止针点浇口。

　　与PEI-CF的选型比较

　　选PEI-CF(短纤)：一般结构件，注塑件形状复杂，外观要求高(短纤表面更细腻)，成本敏感。

　　选PEI-LCF(长纤)：承受反复冲击、振动或长期载荷;螺纹连接或卡扣结构，需要抗蠕变保持预紧力;对疲劳寿命有明确要求(如航空运动部件、反复使用医疗器械)。

　　碳元素公司提供PEI-LCF全系列，碳纤维含量5%-60%(常用20%、30%)，可定制增韧、抗静电、高导热等改性。如需在航空或医疗部件中提升抗冲击和抗蠕变性能，PEI-LCF是PEI-CF的直接升级方案，欢迎索取样品验证。
