PPSU-CF碳纤维增强聚苯砜：医疗灭菌与航空内饰的高要求材料

　　PPSU(聚苯砜)在特种工程塑料中以其卓越的耐水解和抗冲击性能著称。普通塑料在反复蒸汽灭菌后会发黄、变脆、尺寸变形，而PPSU可耐受数百次134℃高压蒸汽灭菌，性能几乎不衰减。加入碳纤维后，PPSU-CF在保持耐水解和韧性的基础上，大幅提升了刚性和尺寸稳定性，成为医疗灭菌器械和航空内饰的优选材料。

　　性能参数速览（以10%-20%碳纤维增强为例）

　　拉伸强度：约90-110 MPa(纯PPSU约70 MPa)

　　弯曲模量：约4.0-6.0 GPa(纯PPSU约2.4 GPa)

　　热变形温度（1.82MPa） ：约200-210℃

　　长期使用温度：170-180℃

　　缺口冲击强度：仍保持较高水平(纯PPSU约690 J/m，加碳纤后有所下降但仍优于多数工程塑料)

　　密度：约1.35-1.45 g/cm³

　　阻燃等级：UL94 V-0(本征阻燃，低烟低毒)

　　吸水率：约0.2%-0.4%

　　注：不同碳纤维含量参数有所浮动，具体以产品规格书为准。

　　三个核心优势

　　耐反复蒸汽灭菌：PPSU是已知耐水解性最强的热塑性塑料之一。在134℃高压蒸汽灭菌器中循环数百次，PPSU-CF的力学性能和尺寸稳定性几乎不受影响。这是医疗手术器械托盘、牙科工具手柄、内窥镜部件等需要反复灭菌的应用场景的核心要求。

　　本征阻燃+低烟低毒：PPSU无需添加阻燃剂即可达到UL94 V-0等级，且燃烧时烟密度低、毒性气体释放少。FAA航空内饰标准(FAR 25.853)对材料有严格烟毒要求，PPSU-CF天然满足，适用于飞机客舱隔板、座椅托盘、通风系统支架。

　　碳纤维增强带来的刚性与尺寸稳定：加入10%-20%碳纤维后，弯曲模量翻倍，注塑件收缩率降至0.1%-0.3%，且热膨胀系数接近金属。医疗灭菌器械在反复热循环中不易变形，确保器械配合精度。

　　典型应用场景

　　医疗灭菌器械：手术器械托盘、牙科工具手柄、内窥镜部件、呼吸面罩、外科手术器械手柄。PPSU-CF耐受数百次蒸汽灭菌，且生物相容性符合ISO 10993标准。

　　航空内饰：飞机客舱隔板、座椅托盘、通风系统支架、行李架组件。满足FAR 25.853低烟低毒要求，同时比铝合金减重40%以上。

　　电子电气：高温连接器壳体、半导体测试插座。PPSU-CF在高温高湿环境中保持尺寸稳定，同时碳纤维提供抗静电或EMI屏蔽能力。

　　流体处理：高温水阀体、热水管件、净水器滤芯外壳。长期接触热水和消毒剂，PPSU几乎不水解，替代黄铜可减重50%以上。

　　工艺条件简述

　　PPSU-CF对注塑设备要求较高，但比PEEK容易。干燥：140-150℃除湿干燥机干燥4-6小时，含水率<0.02%(PPSU极易吸水，干燥不充分会导致制品表面银纹和性能下降)。熔体温度：350-380℃。模具温度：140-165℃(高模温确保充分结晶和消除内应力)。注塑速度：中高速。螺杆：必须使用耐高温双金属耐磨螺杆。退火处理：制品出模后建议在160-180℃下保温2-4小时，消除内应力。

　　选型对比

　　需要反复蒸汽灭菌+抗冲击+尺寸稳定 → PPSU-CF

　　需要耐辐射+低烟低毒且成本略低 → PEI-CF

　　需要200℃以上长期耐温且预算充足 → PEEK-CF

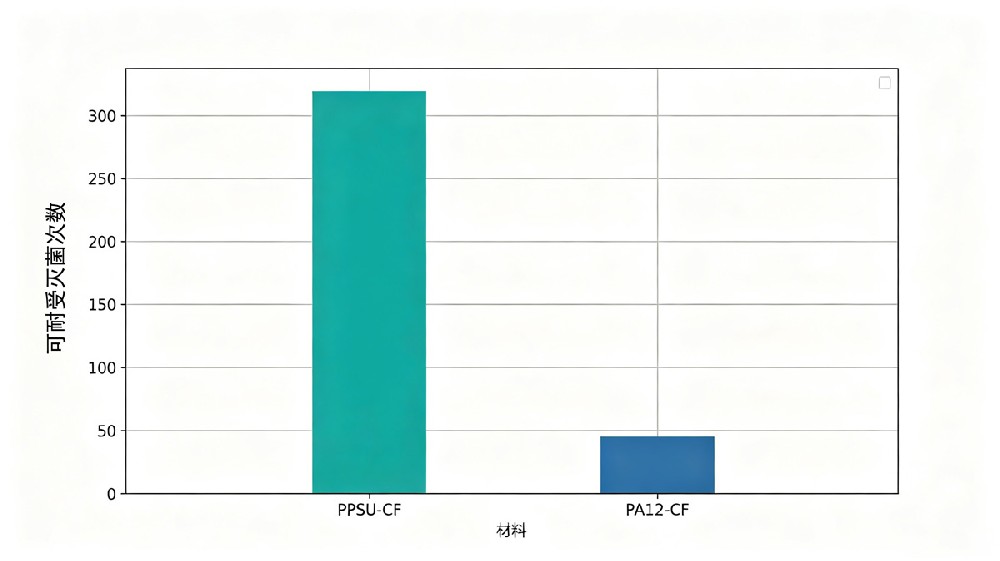

　　需要灭菌但成本敏感 → 可考虑PA12-CF(但耐灭菌循环次数远低于PPSU)

　　碳元素公司提供PPSU-CF全系列，碳纤维含量5%-60%(常用10%、15%、20%)，可定制抗静电、增强增韧、X光可透等改性。如需在医疗或航空项目中验证PPSU-CF方案，欢迎索取样品。
