TPU-LCF长碳纤维增强热塑性聚氨酯：柔性材料的刚性升级方案

　　TPU(热塑性聚氨酯)是以弹性和耐磨见长的材料——做密封件、护套、减震垫都很好用。但纯TPU有个短板：刚性不够。遇到需要抗拉伸、抗撕裂或长期承力的场景，纯TPU就容易变形甚至断裂。

　　TPU-LCF在TPU基体中加入长碳纤维，解决了这个“刚性不足”的问题。它保留了TPU原有的高弹性、耐油、耐低温优势，同时把拉伸强度、抗撕裂和抗蠕变能力拉高了一个档次。

　　长碳纤维带来什么改变？

　　常规TPU-CF中的碳纤维长度约0.2-0.6毫米;而TPU-LCF颗粒内部的碳纤维长度可达6-12毫米，注塑后在基体内形成三维网络。受拉时TPU基体负责吸收能量，长纤维负责阻挡裂纹扩展，材料反复受力后仍能回弹，不易出现永久变形。

　　性能参数速览（以30%长碳纤维增强为例）

　　30%长碳纤维增强TPU的典型性能数据如下：

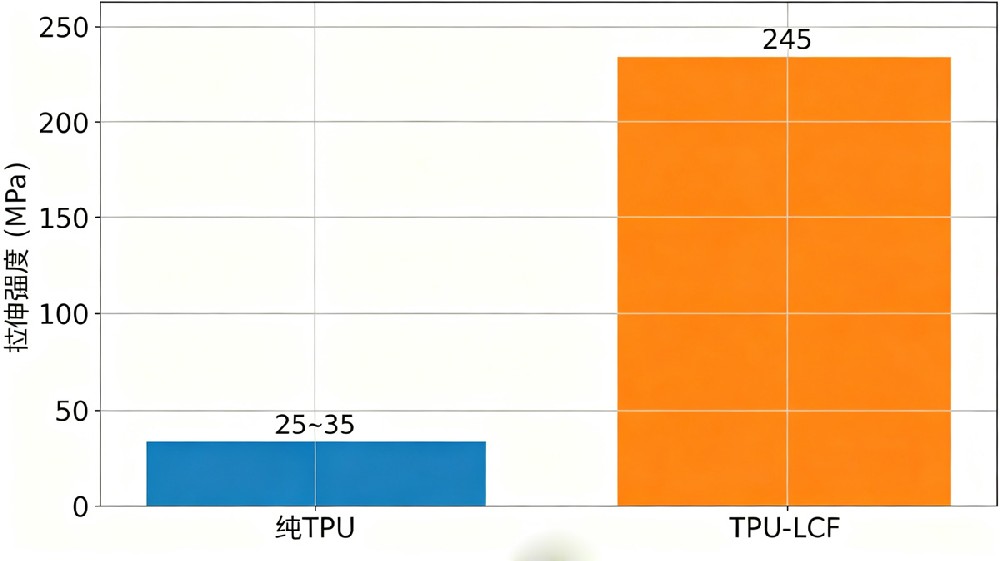

　　拉伸强度：245 MPa(纯TPU约25-35 MPa)

　　拉伸模量：20 GPa

　　弯曲强度：338 MPa

　　悬臂梁缺口冲击强度：1.92 J/cm

　　断裂伸长率：1%-2%

　　密度：1.31 g/cm³

　　低温抗冲击：可耐受-60°F(约-51°C)

　　注：不同碳纤维含量参数有所浮动，具体以产品规格书为准。

　　四个核心优势

　　高强度，不牺牲弹性：30%长碳纤增强后拉伸强度达到245 MPa，远超纯TPU水平。材料在受拉时更“扛得住”。

　　耐磨抗撕裂，寿命翻倍：TPU本身耐磨性已很出色，长碳纤维进一步提升了抗撕裂和抗磨损能力。工业传动带、滚轮护套等长期摩擦部件，TPU-LCF的服役寿命比纯TPU延长一倍以上，维护成本跟着下降。

　　低温韧性不妥协：纯TPU低温下容易变硬变脆，而TPU-LCF在-60°F(约-51°C)仍保持良好的抗冲击性能。户外寒冷地区的设备、冬季运动的装备，这个性能优势很关键。

　　导电/抗静电：碳纤维使表面电阻率降至10²-10⁵ Ω级别。电缆护套、防静电滚轮等需要静电消散的场景，TPU-LCF可以直接用，省去额外添加抗静电剂的步骤。

　　典型应用场景

　　电缆护套与拖链线缆：工业自动化产线的拖链电缆、机器人信号线，需要长期反复弯折且耐油耐磨。TPU-LCF在保持柔韧性的同时抗撕裂强度更高，弯曲寿命比纯TPU护套长得多。

　　工业传动带与滚轮：高负载传动带、输送带滚轮护套，要求耐磨、抗拉伸、耐油。TPU-LCF的拉伸强度245 MPa，伸长率低(1%-2%)，传动带用久了不会被拉长，张紧频率大幅降低。

　　无人机/机器人柔性结构件：无人机减震支架、机器人关节护套、柔性连接件。既要承受振动和冲击，又要保持一定弹性——TPU-LCF的“刚柔并济”正好匹配。

　　运动器材与户外装备：滑雪板固定器绑带、登山杖握把、护具连接件。低温抗冲击(-51°C)+耐磨+抗撕裂，户外严苛环境下的理想选材。

　　工艺条件（采购必读）

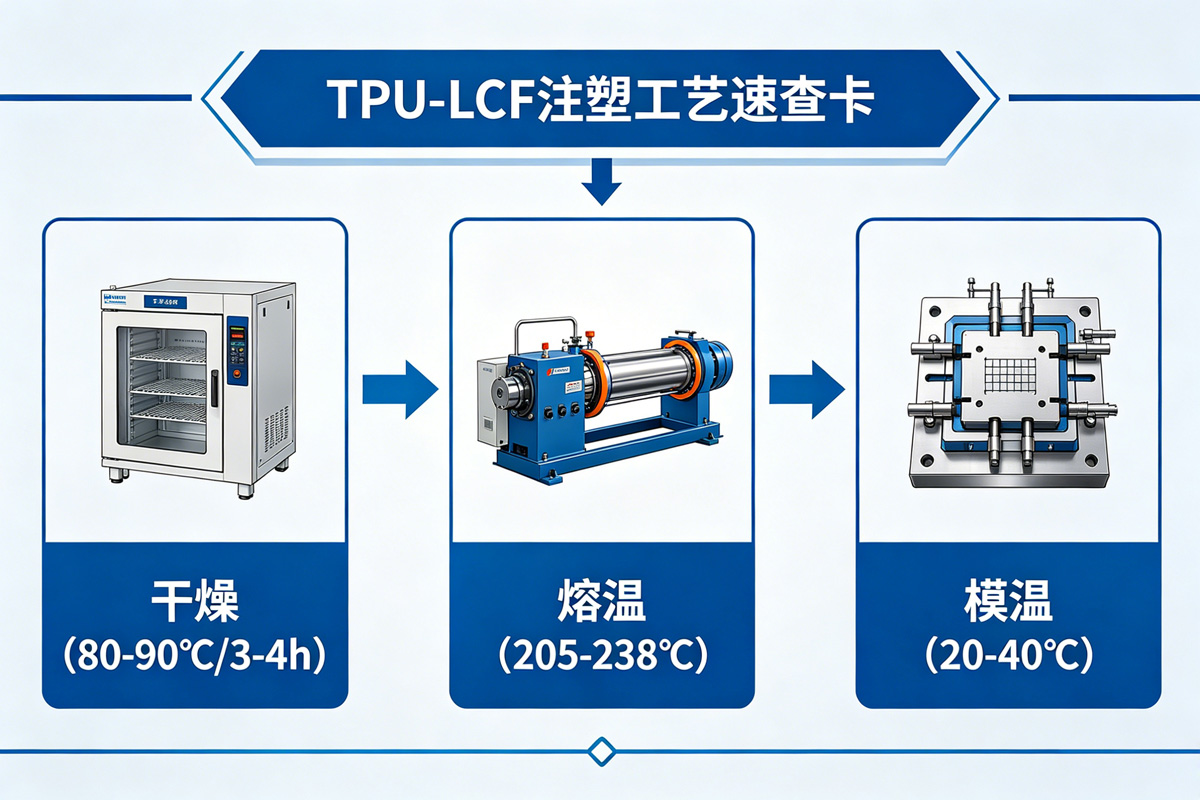

　　TPU-LCF对加工敏感度高于PA系列，但比PEEK容易处理。干燥：80-90℃ 3-4小时，务必彻底除湿(含水率<0.05%)，否则制品表面起泡。熔体温度：205-238℃(过高会降解TPU)。模具温度：20-40℃。螺杆：建议镀铬耐磨螺杆，长碳纤维磨损性强。最大碳纤含量：一般不超过40%，否则弹性损失过大。

　　选型建议

　　产品需要反复弯折、受拉、受压，且要求耐磨耐油 → 选TPU-LCF。

　　工作环境有低温(-40℃以下)或油污 → TPU-LCF优于普通橡胶或PA。

　　对表面外观要求高(消费电子)→ 短纤TPU-CF表面更细腻。

　　成本敏感且性能要求不高 → 纯TPU或TPU-CF短纤版。

　　碳元素公司提供TPU-LCF系列，碳纤维含量5%-60%可调，硬度85A-70D可选，支持增韧、阻燃、抗静电等定制。如需在柔性部件上实现“软中带硬”的性能升级，TPU-LCF是当前最成熟的方案之一。

　　🌐 网站：www.carbonele.cn
