碳纤维增强工程塑料在电工电气中的应用：EMI屏蔽与绝缘平衡

　　5G通信设备、新能源汽车电控系统、工业变频器——这些设备的功率密度越来越高，电磁干扰问题日益突出。传统金属屏蔽罩虽然有效，但重量大、加工慢、设计受限。碳纤维增强工程塑料正在成为电工电气领域的新选择——它既能提供EMI屏蔽，又能保持必要的绝缘性能，还能通过注塑一次成型。

　　市场有多大？

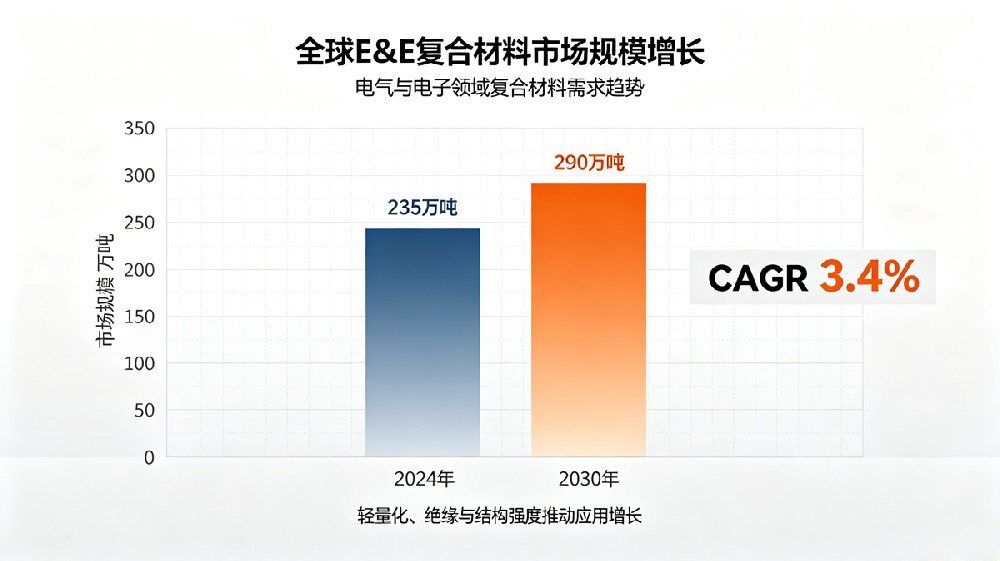

　　电工电气(E&E)复合材料是一个稳步增长的市场。2024年全球E&E复合材料市场总量已达235万吨，预计2030年将增长至290万吨。碳纤维和热塑性复合材料在这一领域正在快速获得市场份额，驱动力来自轻量化设计、可持续性和高性能电子产品的需求增长。中国企业在电子3C、医疗、建筑等碳纤维应用领域的市占率已超过30%。碳纤维增强工程塑料在电工电气中的应用正从“小众选择”走向“主流方案”。

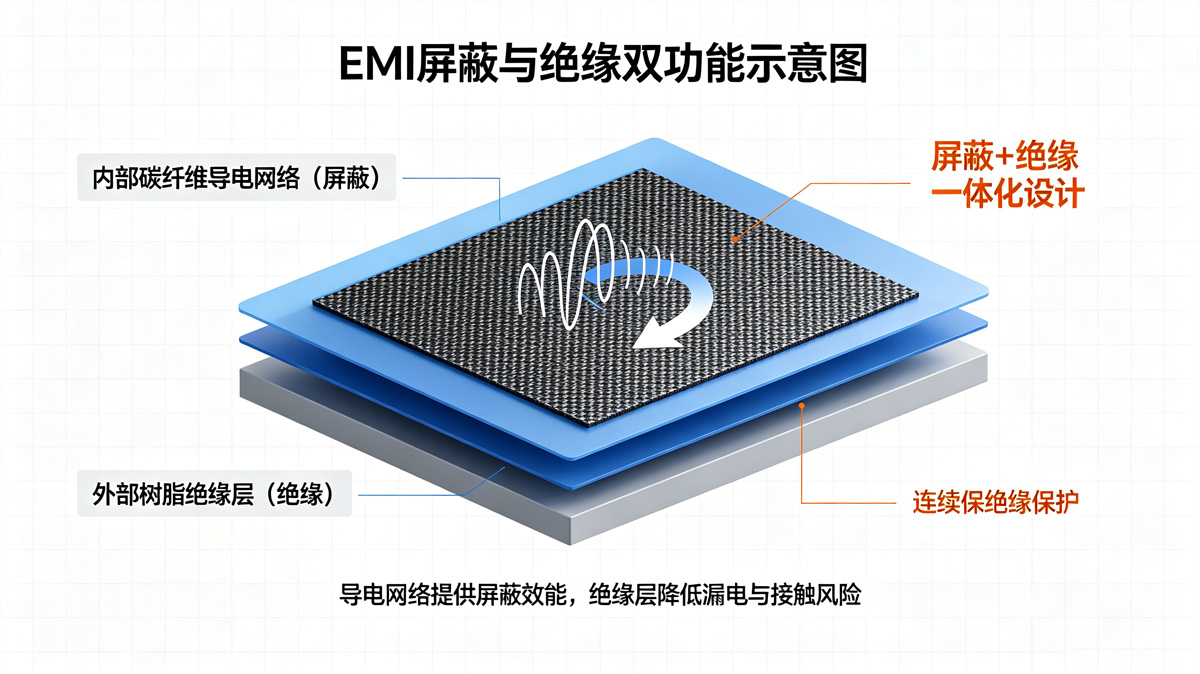

　　EMI屏蔽与绝缘：看似矛盾，实则互补

　　在电工电气领域，碳纤维增强材料面临一个独特的挑战：既要导电(提供EMI屏蔽)，又要绝缘(防止电气短路)。这两者看似矛盾，实际上可以通过材料设计和部件分区来实现平衡。

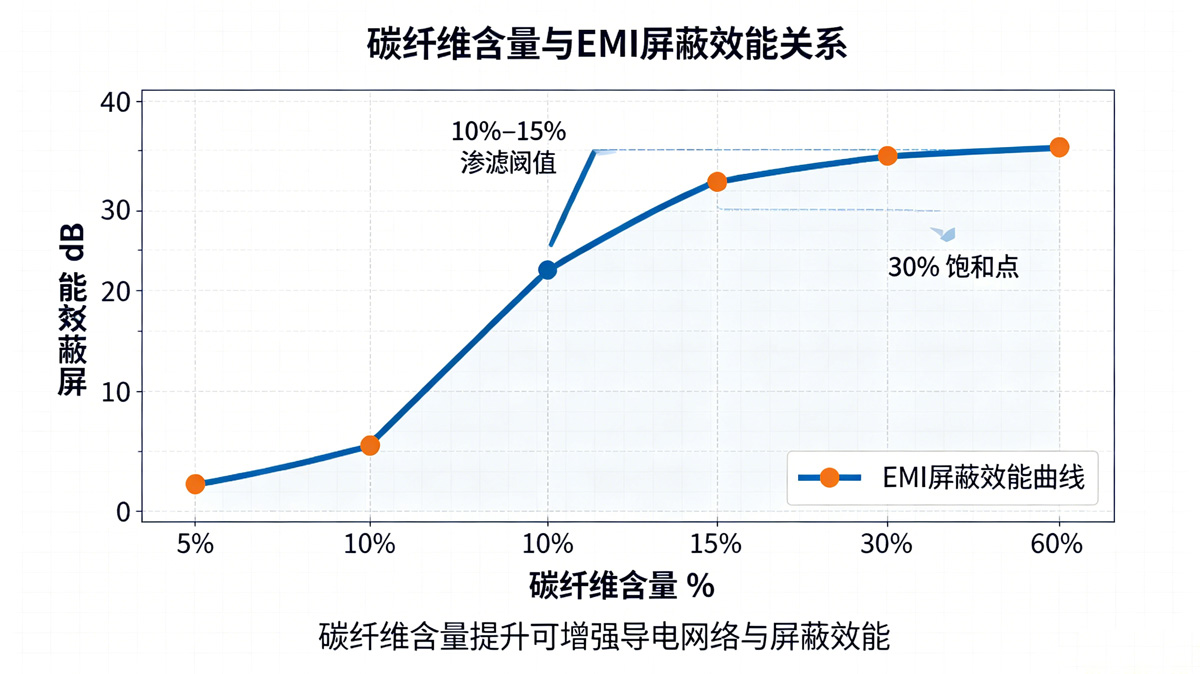

　　碳纤维如何实现EMI屏蔽？ 碳纤维本身是导电材料。当碳纤维在塑料基体中形成连续导电网络后，复合材料就具备了电磁屏蔽能力。碳纤维含量达到10%-15%以上时，表面电阻率可降至10²-10⁵Ω，屏蔽效能可达20-60dB。研究表明，注塑成型碳纤维增强热塑性塑料(CFRTP)通过退火处理(200℃)后，W波段屏蔽效能可提升99%，同时拉伸强度和冲击强度分别提升22%和28%。退火处理通过打断高度取向的纤维排列，促进三维导电网络的形成，从而提升屏蔽性能。

　　绝缘如何保障？ 碳纤维增强材料的绝缘性能取决于基体树脂。PA6、PA66、PP、PC等基体本身是优良的绝缘体，碳纤维只在内部形成导电通道，不会对外部裸露部分造成短路风险。通过优化部件设计(如增加绝缘筋、设置爬电距离)，可以在同一部件上实现“内部屏蔽+外部绝缘”的功能分区。在高压电气应用中，选用高CTI(相比漏电起痕指数)值的基材(如PA66-CF，CTI可达400-600V)可确保绝缘安全。

　　关键应用场景

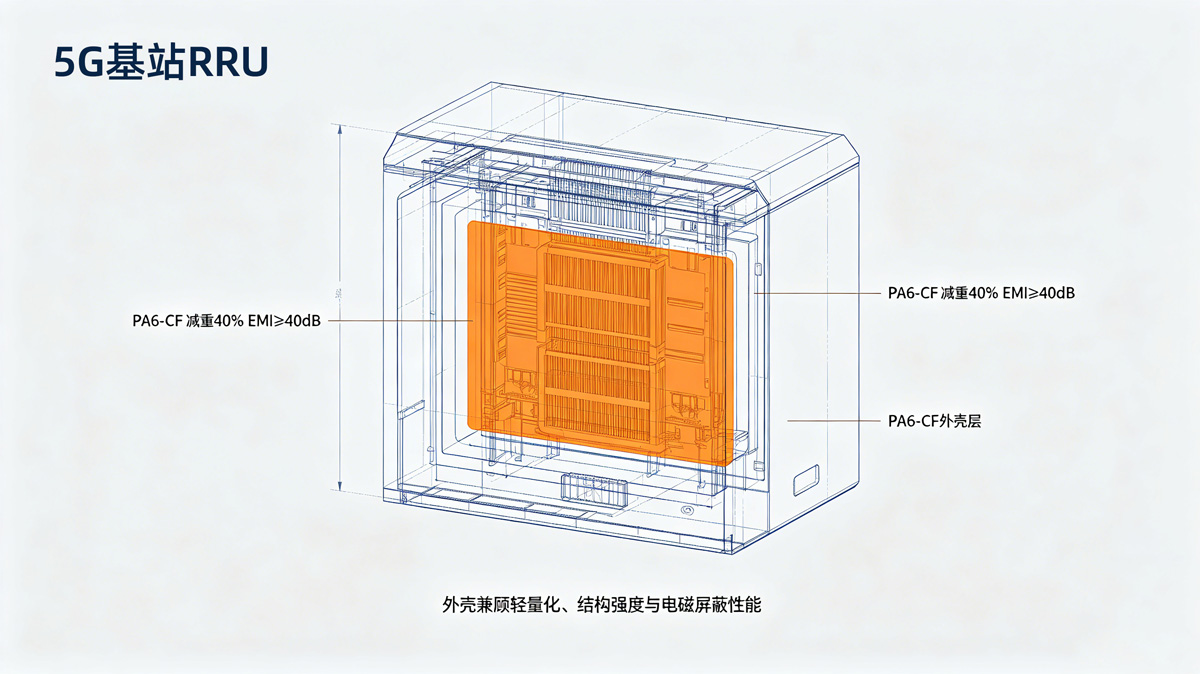

　　5G通信设备外壳与天线罩是碳纤维增强材料在电工电气领域最典型的应用。5G基站RRU(射频拉远单元)外壳要求EMI屏蔽(≥40dB)同时轻量化。用PA6-CF或PC-CF替代压铸铝，减重40%以上，屏蔽效能满足要求。2026年的研究显示，通过激光仿生微纹理技术，碳纤维增强聚合物(CFRP)在X波段的屏蔽效能可达70dB，无需外加填料或涂层。这为下一代5G/6G通信设备的电磁防护提供了可规模化的制造路径。

　　新能源汽车高压连接器与电控壳体是另一个快速增长的应用方向。800V高压平台对绝缘和EMI屏蔽有双重严格要求。阻燃PA66-CF具备V-0阻燃等级和CTI≥400V，碳纤维提供EMI屏蔽(屏蔽效能≥30dB)。PPS-CF和PEI-CF在高温高湿环境中保持尺寸稳定，适合电机控制器壳体。CF/PEEK复合材料通过界面工程(如碳纤维镀镍+磺化PEEK界面改性)，可实现层间剪切强度46.4MPa、EMI屏蔽效能36.1dB，同时兼具高温耐受性。对于电动汽车电控系统，这意味着一个部件同时满足结构承载、高温稳定和电磁防护三重功能。

　　工业变频器与伺服驱动器外壳长期运行在高频开关环境中，电磁辐射严重。ABS-CF或PC-CF注塑外壳替代金属屏蔽罩，减重30%-50%，屏蔽效能20-40dB，满足工业EMC标准。在追求结构-功能一体化的趋势下，碳纤维复合材料正在从单纯的结构件向“结构+屏蔽+散热”的多功能部件演进。

　　半导体制造设备部件对材料有特殊要求。晶圆传送夹具、测试插座需要抗静电(防止静电击穿芯片)和尺寸稳定。MXD6-CF的低吸湿和低热膨胀特性使其在半导体洁净环境中表现出色。

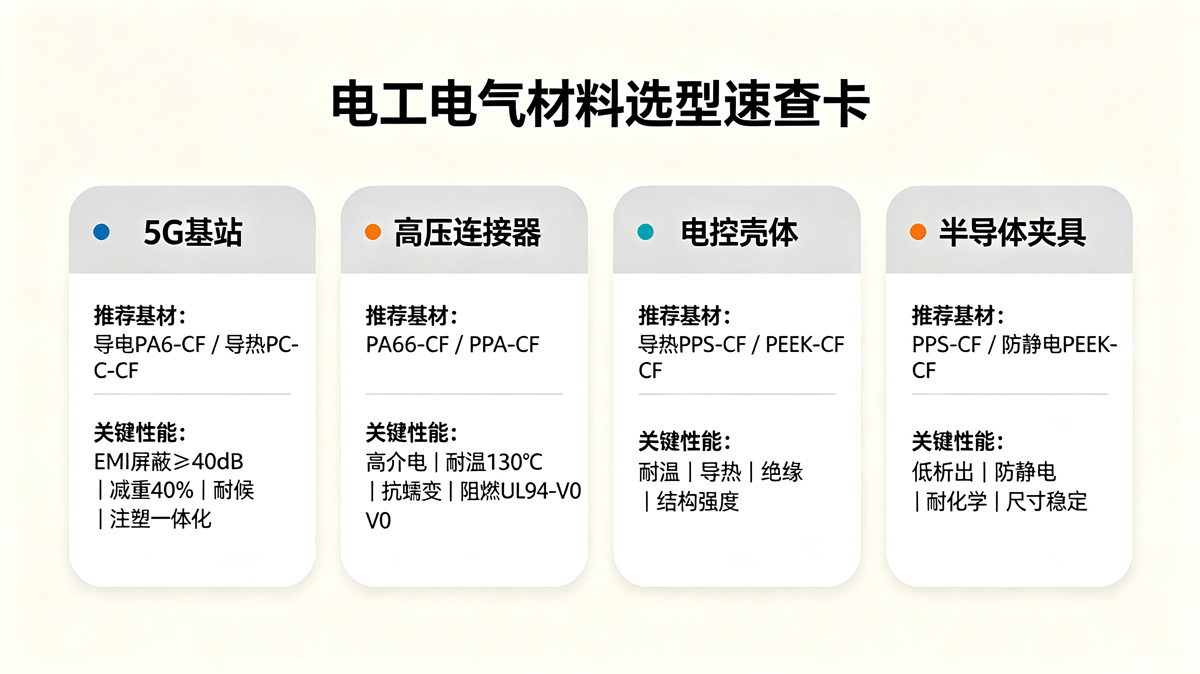

　　不同场景的材料选型

　　5G基站外壳/天线罩：PA6-CF或PC-CF，碳纤维含量20%-30%，EMI屏蔽≥40dB+轻量化

　　高压连接器/继电器壳体：阻燃PA66-CF，V-0阻燃+CTI≥400V+EMI屏蔽

　　电控壳体/电机支架：PPS-CF或PEI-CF，耐温150℃以上+尺寸稳定+EMI屏蔽

　　变频器/伺服外壳：ABS-CF或PC-CF，成本可控+外观+EMI屏蔽

　　半导体夹具/载具：MXD6-CF，低吸湿+低热膨胀+抗静电

　　工艺与采购要点

　　电工电气部件通常有严格的安规认证要求(UL、CE、CCC)。碳纤维增强材料的阻燃等级(UL94 V-0/V-1)、CTI值、灼热丝温度(GWFI)等指标需要在选型时确认。注塑加工中，PA、PC等基材需充分干燥(PA6-CF建议90-110℃，PC-CF建议110-120℃)，避免制品表面缺陷影响电气性能。碳纤维含量超过15%时，建议使用耐磨螺杆以减少设备磨损。

　　碳元素公司提供电工电气专用碳纤维复合材料(PA6-CF、PA66-CF、PC-CF、ABS-CF、PPS-CF、PEI-CF、MXD6-CF等)，碳纤维含量5%-60%可调，支持阻燃V-0、高CTI、抗静电、EMI屏蔽等定制改性，可按电工电气工况匹配材料方案。
