PA6&PA66-CF共混材料在汽车内外饰中的灵活应用

　　PA6-CF韧性好、加工流动性佳，但耐热性一般;PA66-CF耐热强、刚性好，但韧性稍逊。有没有一种材料能把两者的优点凑到一起?PA6&PA66-CF共混基材就是答案——将PA6和PA66按特定比例混合，再用碳纤维增强，获得一种兼具韧性和耐热的“尼龙合金”。

　　共混带来什么？

　　PA6的缺口冲击强度优于PA66.加入共混体系后可提升整体抗冲击性能;PA66的热变形温度更高，可拉升整体耐温水平。碳纤维增强后，20%含量时拉伸强度可达150-180MPa，弯曲模量8000-12000MPa，热变形温度约180-200℃。吸水率比纯PA6-CF低，尺寸稳定性更好。

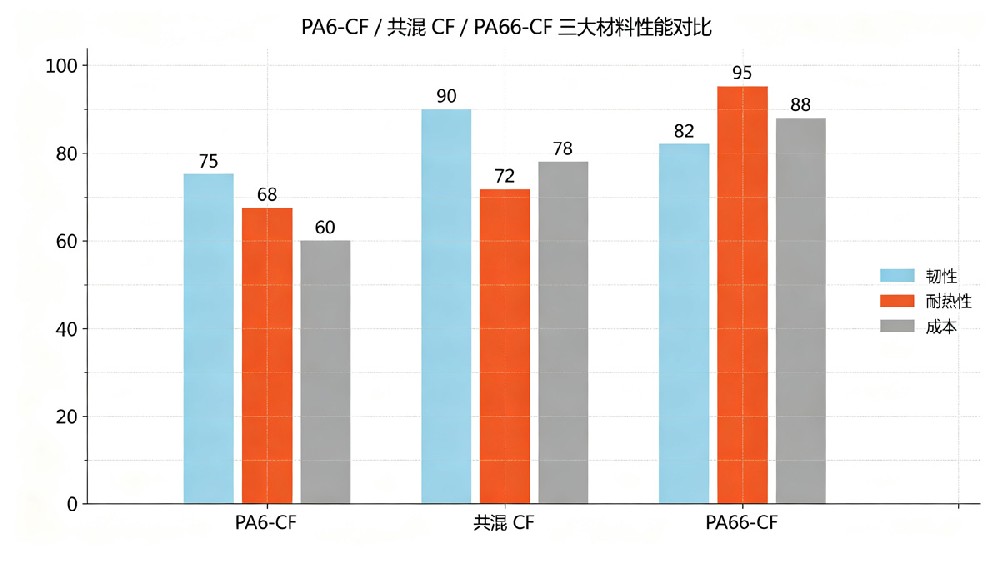

　　三个核心优势：性能可调——PA6与PA66比例可按需定制，PA6比例高则韧性更好，PA66比例高则耐热更优;成本可控——介于PA6-CF和PA66-CF之间;加工友好——注塑流动性优于纯PA66-CF，对设备宽容度更高。

　　汽车内饰：仪表板骨架与座椅结构件

　　仪表板骨架是汽车内饰中尺寸较大的结构件，要求高刚性、尺寸稳定和长期抗蠕变。共混PA6&PA66-CF在刚性和抗蠕变之间取得平衡，注塑成型后不易翘曲变形。

　　座椅骨架和扶手结构件同样适用。碳纤维增强尼龙已被应用于座椅骨架、扶手等部件，轻量化特性有助于提升整车性能和燃油经济性。碳纤维增强尼龙也被用于底盘支架和座椅结构等承重部件，在减轻质量的同时提高机械性能。

　　汽车外饰：发动机罩盖与后视镜支架

　　发动机罩盖需要长期承受100-120℃舱内温度，同时要求有一定的抗冲击性(石子撞击)。纯PA6-CF耐热余量小，纯PA66-CF成本偏高，共混方案正好卡位。

　　后视镜支架、门把手基座等外饰件同样适合共混方案——需要一定的耐候性和尺寸稳定性，但工况温度不像发动机周边那样极端，共混材料的性价比优势明显。

　　为什么灵活调配是关键？

　　不同车型、不同部件对韧性和耐热的要求不同。共混方案的优势在于配比可调——PA6比例高则韧性好，适合受冲击较多的部件(如门把手基座);PA66比例高则耐热优，适合靠近热源的部件(如发动机罩盖)。碳元素公司支持定制配比，找到最适合具体工况的平衡点。

　　工艺要点

　　共混PA6&PA66-CF的注塑工艺与PA6-CF相近：干燥建议100-110℃ 4-6小时(含水率<0.1%);熔体温度260-290℃;模具温度80-100℃;建议使用耐磨螺杆。共混基材的加工窗口比纯PA66-CF更宽，不易出现困气或充填不足。

　　碳元素公司提供PA6&PA66-CF共混系列，碳纤维含量5%-60%可调，PA6/PA66比例可定制。如需在汽车内外饰部件中找到韧性和耐热的最佳平衡点，欢迎索取样品验证。
