高含量碳纤维（40%-60%）在极端工况中的应用

　　当20%-30%碳纤维含量的尼龙材料已无法满足更高强度的要求时，高含量碳纤维尼龙(40%-60%)便成为连接“增强塑料”与“金属替代”的关键桥梁。

　　性能跃迁：从“增强”走向“准金属”

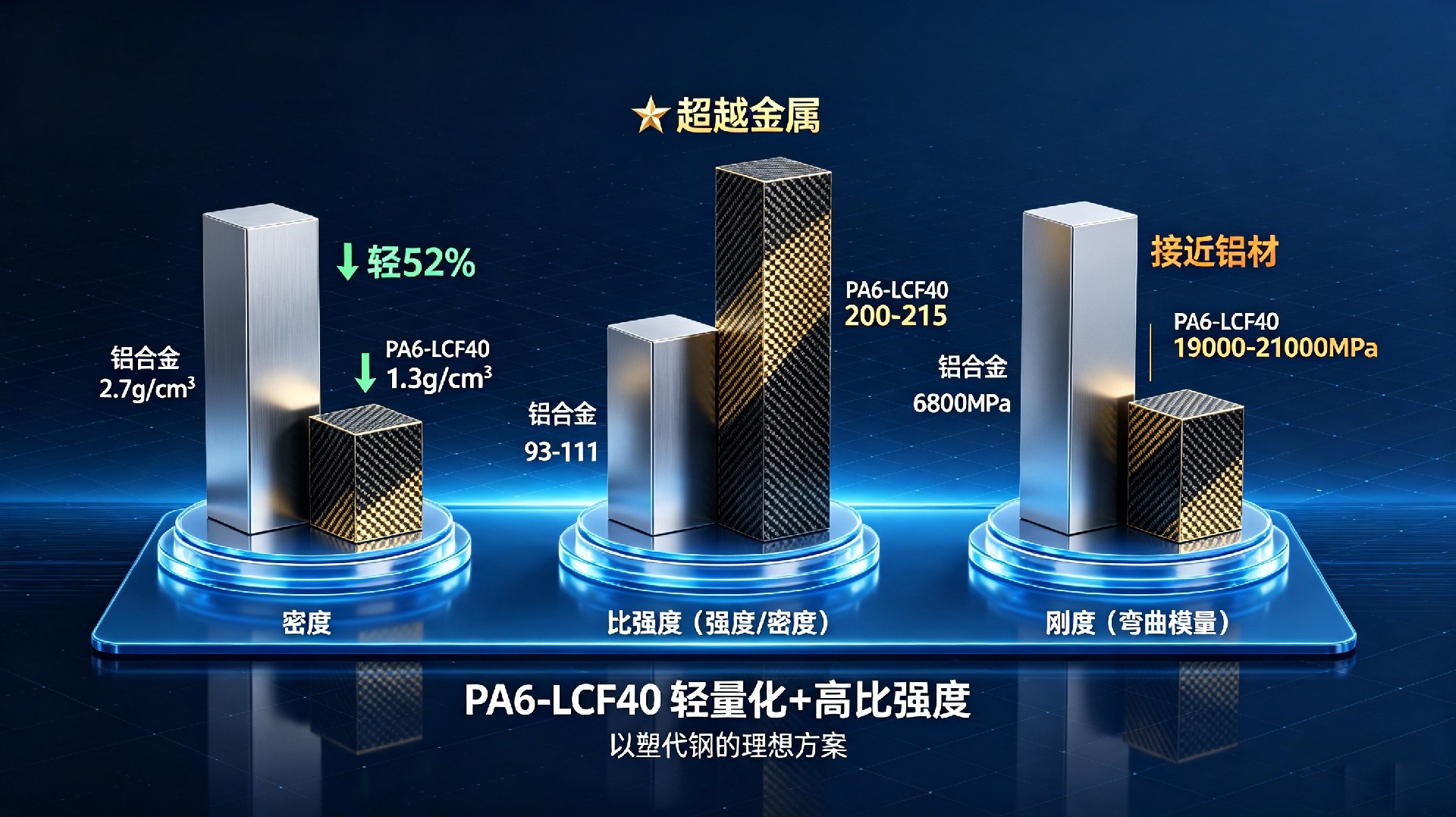

　　40%-60%碳纤维含量的尼龙复合材料，力学性能已逼近甚至超越部分压铸铝合金，同时保留了塑料的可注塑成型优势。以碳元素公司的PA6-LCF40(40%长碳纤维增强尼龙6)为例，拉伸强度可达260-280MPa，弯曲模量达19000-21000MPa，热变形温度超过200℃。其密度仅为1.3g/cm³左右，不到钢材的六分之一、铝材的一半，比强度远超传统金属材料。

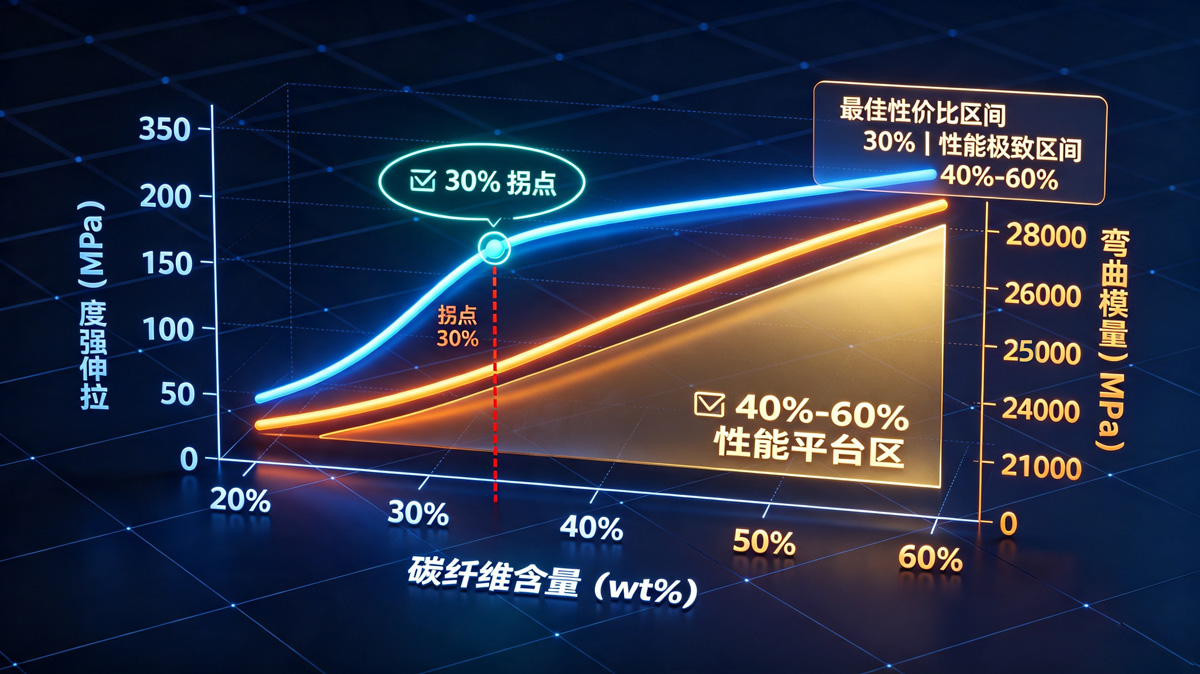

　　碳纤维含量从30%提升至40%的过程中，性能提升幅度已趋于平缓，只有对负载极限极其敏感的结构件才需要40%以上的超高填充。60%含量版本的材料强度已接近部分钢铁材料，同时具备极低的热膨胀系数和超高导电导热性能，适合对尺寸稳定性和散热性同时有极端要求的应用场景。

　　高含量CF-PA的核心优势

　　碳元素公司高含量CF-PA系列(40%、45%、50%、55%、60%)具备五大核心优势：

　　金属级强度：拉伸强度可达200-300MPa以上，弯曲模量可达20000-50000MPa，完全进入铝合金甚至部分钢材的性能区间。

　　极致轻量化：密度仅为1.3-1.5g/cm³，替换金属部件后减重幅度可达40%-60%。

　　超低热膨胀：热膨胀系数可降至2×10⁻⁵/K以下，接近铝合金水平，与金属嵌件配合时热应力极小，冷热循环不易松动。

　　超高导电与EMI屏蔽：碳纤维含量超过30%后，表面电阻率可降至10²Ω级别，具有金属般的电磁屏蔽能力，可直接替代铸铝屏蔽罩。

　　优异的抗蠕变与疲劳寿命：高含量长碳纤维形成的三维骨架结构可将蠕变变形降低80%以上，在承受振动载荷的场景中疲劳寿命是短纤维增强尼龙的数倍。

　　四大极端工况应用场景

　　高含量碳纤维尼龙在以下领域发挥着关键作用：

　　无人机与eVTOL：机身框架、旋翼连接件、电机支架等关键承力件，减重40%以上的同时刚性仍满足气动和起降冲击要求。

　　汽车轻量化：电池托盘壳体、底盘加固件、悬架控制臂等结构件，可减重30%-50%，显著提升燃油效率和续航能力。

　　半导体与精密设备：IC芯片载具、测试插座、精密仪器框架等对尺寸稳定性和散热性有极端要求的部件。

　　机器人与人形机器人：机械臂关节骨架、连杆结构件等高刚性和低密度组合让机器人实现更快的运动速度和更高的有效负载。

　　工艺门槛与成本平衡

　　高含量碳纤维尼龙对注塑设备提出了更严格的要求：必须使用低压缩比耐磨双金属镀层螺杆(高碳纤含量对螺杆磨损显著增加);熔体温度建议控制在280-310℃(以PA66基材为例)，模具温度80-120℃;60%含量材料的熔体流动指数远低于20%含量产品，浇口设计需更宽大，注塑压力也需相应提升。

　　成本方面，40%含量粒子价格比30%含量高出约30%-50%，但考虑到金属替代后的减重收益、零件整合和装配成本下降，系统总成本仍具有竞争力。

　　何时需要高含量？

　　对于绝大多数结构件需求，20%-30%含量已足够覆盖。只有在以下情况下才需要迈入40%-60%的高含量区间：产品有极端的刚性要求;减重目标需要精确到克;需要极低热膨胀系数以匹配金属嵌件精度;超高导电性是核心功能要求。

　　碳元素(厦门)新材料有限公司提供高含量CF-PA系列产品，碳纤维含量40%-60%可调，基材涵盖PA6、PA66、MXD6等，支持SCF和LCF两种纤维形态，并可定制阻燃、高导热、抗静电等改性方案，公司提供从材料选型、配方定制到量产供货的全流程技术支持。
