2026年连接器与继电器材料升级：PBT-CF如何兼顾电气性能与尺寸稳定？

　　连接器和继电器是电子电气设备中最基础的零部件。一个连接器端子插拔1000次后还能不能保持接触力?继电器线圈骨架在高温环境下会不会变形导致触点偏移?这些问题的答案，往往取决于材料选型。

　　PBT-CF为什么适合连接器与继电器？

　　PBT(聚对苯二甲酸丁二醇酯)本身在连接器领域已有广泛应用——出色的电气绝缘性、耐热性(HDT约120-150℃)和快速成型能力。但纯PBT有两个短板：刚性和强度一般，做薄壁连接器容易变形;表面电阻率高(绝缘)，容易产生静电积累，在精密电子装配中吸附灰尘。

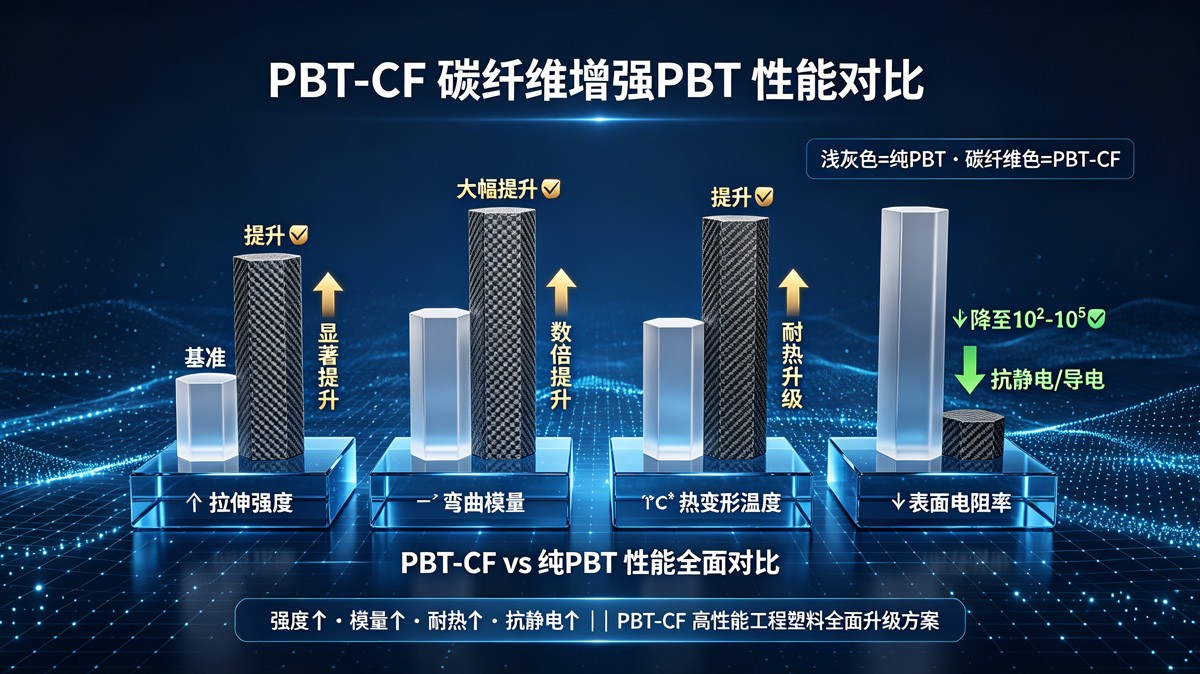

　　加入碳纤维后，这两个短板被同时补齐。以20%碳纤维增强的PBT-CF为例，拉伸强度可达120-150MPa(纯PBT仅50-60MPa)，弯曲模量提升5-7倍，热变形温度(1.82MPa)约190-210℃。碳纤维含量超过10%后，表面电阻率可降至10²-10⁵Ω·cm，具备永久抗静电性能。

　　连接器：插拔1000次端子不移位

　　汽车发动机控制单元连接器、传感器接插件、线束端子护套是PBT-CF的典型应用场景。这些部件要求耐高温(125-150℃)、抗振动、端子保持力稳定。

　　PBT-CF的高刚性和抗蠕变性能确保了关键性能——插拔1000次后端子仍不位移。对于汽车高压连接器，PBT-CF的CTI(相比漏电起痕指数)可达250V以上，阻燃版本可满足UL94 V-0要求。

　　继电器与线圈骨架：高温不变形，静电不吸尘

　　继电器底座、线圈骨架、微动开关壳体、断路器外壳是PBT-CF的另一核心应用方向。这些部件要求UL94 V-0阻燃、CTI≥250V、尺寸精密。

　　PBT本身结晶速度快、翘曲小，碳纤维增强后尺寸稳定性进一步提升。PBT-CF的导电性能可解决静电吸尘问题，提升产品洁净度。碳纤维增强PBT连接器及继电器壳体在热变形温度和CTI值方面均优于未增强材料。

　　PBT-CF vs PA66-CF：怎么选？

　　两款材料都是连接器和继电器的常用选材。PBT-CF注塑周期比PA6-CF短20%-30%，批量生产时效率更高;PBT-CF吸水率更低，湿热环境下尺寸稳定性优于PA66-CF;PBT-CF性价比更优，适合大批量、成本敏感的应用。PA66-CF耐热性略高(长期150℃ vs 120℃)，适合更高温度的工况。

　　选型与工艺要点

　　连接器与继电器壳体推荐PBT-CF含量15%-25%，兼顾导电性能与尺寸稳定。PBT-CF加工难度低于PA6-CF：干燥120-130℃ 3-4小时(含水率<0.03%);熔体温度250-270℃;模具温度60-90℃。碳纤维含量>15%时建议使用耐磨镀层螺杆。

　　碳元素提供PBT-CF系列产品，碳纤维含量5%-60%可调，支持增韧、阻燃、抗静电、导电等定制改性。产品已应用于连接器壳体、继电器底座、线圈骨架、电机端盖、5G通信天线罩与滤波器壳体等精密电子部件。公司深耕热塑性碳纤维复合材料的研发与生产，提供从材料选型、配方定制、样品验证到批量供货的全流程技术支持。
