PA12-CF碳纤维增强尼龙12：低吸水率3D打印的首选材料

　　在3D打印领域，PA12-CF(碳纤维增强尼龙12)正迅速成为工程级线材和粉末材料中的明星产品。它不像PA6-CF那样吸湿敏感，也不像PEEK那样需要极致的高温设备——PA12-CF在性能、成本和加工友好性之间找到了一个堪称完美的平衡点，成为从功能原型到终端件制造的“黄金选择”。

PA12-CF的核心优势：从低吸湿率开始

　　PA12-CF的一切优势，都源于PA12基体本身的独特性格——极低的吸湿率。

　　PA12的饱和吸水率仅0.6%到1.5%，而PA6高达9%到11%、PA66也有7%到9%。这意味着什么?用PA12-CF打印的零件，即使在潮湿环境中长期存放，尺寸和机械性能也不会“缩水”。相比之下，PA6-CF打印的零件如果放在南方梅雨季节的仓库里，过几天尺寸就可能变了。PA12-CF在eSUN的所有尼龙系列产品中就是吸水率最低的一款，打印尺寸精度高，模型尺寸受湿度和温度的影响较小，可以实现低失真、无翘边的打印效果。PA12可实现在户外风吹日晒5年不褪色，涂上抗UV涂层后寿命直接翻倍。

　　低吸湿带来的连锁反应还体现在储存和打印上。PA6-CF线材开封后必须尽快打印，否则就得重新烘干，而PA12-CF的储存窗口期更长。尼龙12线材相对于尼龙6线材的主要优势就是低湿气敏感性，改善了处理、存储和打印能力，同时仍提供优于其他线材的机械性能。

性能参数：碳纤维把PA12推向新高度

　　PA12本身强度不算突出(纯PA12拉伸强度约40到60MPa)，碳纤维的加入带来了巨大的性能跨越。15%碳纤维增强后，PA12-CF线材在刚性、强度、韧性和耐热性上全面跃升。以TPM3D的Precimid1174Pro CF粉末材料为例，经过短切碳纤维增强后，机械测试数据令人印象深刻：拉伸强度88MPa(提升91%)，弯曲强度135MPa(提升165%)，拉伸模量9000MPa(提升389%)，弯曲模量6000MPa(提升369%)。热变形温度达到172℃(1.82MPa)，比纯PA12提高了74%。密度仅1.09g/cm³，约为铝的三分之一，是重量敏感型应用——如无人机、汽车组件和机器人系统——的强力候选人。

两种打印方式，同一个材料内核

　　PA12-CF在增材制造中存在FDM线材和SLS粉末两种主流形式，内核逻辑一致：用碳纤维提升纯PA12的性能短板，同时完整保留其低吸湿加工优势和化学稳定性。

　　FDM线材方面，典型产品以15%碳纤维含量为主。Xenia公司的XECARB PA12-CF-ST线材基于PA12基体，15%碳纤维增强使其达到高机械性能、轻量化和尺寸稳定性。独有的ST超韧技术将抗冲击性和断裂伸长率显著提升，在保持轻量特性的同时能承受冲击与机械应力，热变形温度150℃，适合汽车、航空航天、工业和消费品领域需要结构承载能力和长期耐久性的应用场景。

　　SLS粉末方面，盈普三维的Precimid1174Pro CF是典型代表，专为选择性激光烧结技术优化了高尺寸精度和可靠的可重复性，适合制造功能原型或终端部件，帮助制造商减少装配步骤、消除加工成本、同时优化零件设计以实现性能和成本的最佳平衡。

案例：从无人机货舱支架到汽车进气歧管

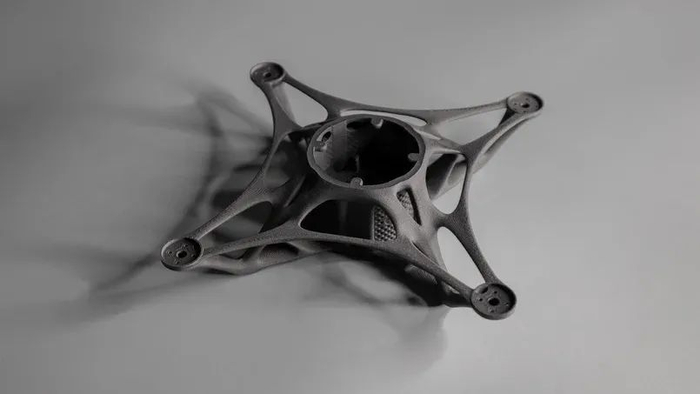

　　泉州某物流公司无人机货舱支架采用PA12-CF打印，连续3年每天飞行6小时，没有变形开裂。这背后是PA12-CF超过100万次循环的疲劳强度，比压铸铝还耐折腾。在苛刻工况下，PA12-CF表现出了出色的抗疲劳寿命。

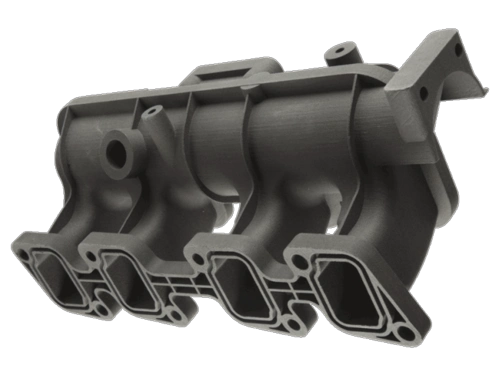

　　汽车领域的实例同样有力。目前，PA12-CF已被用于3D打印汽车进气歧管，这种无模具的单件设计不仅降低了热导率，还减少了装配步骤；碳纤维增强后的耐热性和机械稳定性，在发动机舱高温工况下表现得游刃有余。3D打印的这些优势已被Stratasys在荷兰巧克力工厂的运营中所验证，用含有35%碳纤维的FDM尼龙12CF复合材料打印替换零件，工厂人员对其刚性印象极其深刻。

　　碳元素公司的PA12-CF产品

　　碳元素公司提供PA12-CF系列产品，碳纤维含量覆盖5%、20%、30%到60%等规格，同时可定制增韧、阻燃、导电等改性方案，兼容3D打印线材与注塑颗粒两种形态。对于需要“低吸水率+高强度”的精密部件开发者和3D打印服务商，PA12-CF是最接近“开箱即用”的高性能解决方案。如需PA12-CF长碳纤增强(LCF)版本样品测试或技术咨询，欢迎联系。

　　📞 电话：0592-7155168

　　🌐 网站：www.carbonele.cn
