PPS-CF碳纤维增强聚苯硫醚：耐高温领域的“特种兵”

　　在工程塑料的顶尖阵营里，PPS(聚苯硫醚)是公认的“耐高温之王”之一。它的长期使用温度可达200~240℃，短期可耐受260℃以上，同时具备优异的耐化学腐蚀性、阻燃性(V-0级，无卤素)和尺寸稳定性。但PPS有一个明显的短板——脆性大，纯PPS的冲击强度很低，容易断裂。

　　PPS-CF(碳纤维增强聚苯硫醚)的出现，就是用碳纤维的刚性和韧性来弥补PPS的脆性短板，同时将PPS原有的耐高温优势进一步放大。最终得到的热塑性复合材料，既能扛住高温烘烤，又能承受机械冲击，是航空航天、汽车发动机周边、石油化工、电子电气等领域高性能结构件的优选材料。

PPS-CF的核心性能：在极端高温下依然坚挺

　　以30%碳纤维增强的PPS-CF为例，其典型性能如下：

　　拉伸强度：180~220 MPa(纯PPS约80~100 MPa)

　　弯曲模量：14.000~20.000 MPa(纯PPS约3.500~4.500 MPa)

　　热变形温度（1.82MPa） ：260~270℃(纯PPS约110~135℃)

　　长期使用温度：200~240℃

　　密度：1.4~1.5 g/cm³

　　阻燃等级：V-0(无卤素，离火自熄)

　　表面电阻率：10²~10⁵ Ω(导电，碳纤维含量≥15%)

　　PPS-CF最突出的优势是在高温下保持极高的刚度保持率。在200℃环境下，PPS-CF的弯曲模量仍可保持在室温值的70%以上，而PA66-CF在150℃时性能已明显下降。此外，PPS几乎不溶于任何溶剂(除浓硫酸等强氧化性酸外)，耐化学腐蚀能力远优于PA6、PA66和PC等材料。

为什么PPS-CF被称为“特种兵”？

　　“特种兵”意味着能打硬仗、能适应极端环境。PPS-CF在以下几个领域几乎不可替代：

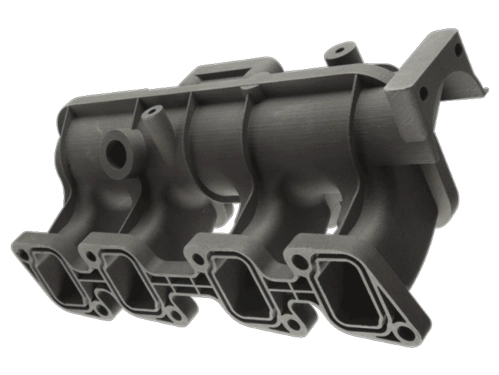

　　汽车发动机周边高温部件：涡轮增压器进气管、EGR阀壳体、变速器油泵齿轮、发动机冷却系统部件。这些位置长期接触高温油气、冷却液，温度可达180~220℃，PA66-CF和PA6-CF无法胜任，而PPS-CF可以稳定服役。

　　航空航天结构件：飞机发动机短舱部件、空气导管、连接器壳体、泵体。航空航天对减重和耐高温要求极高，PPS-CF的比强度(强度除以密度)超过铝合金，且满足FAR 25.853阻燃标准。

　　电子电气：高功率LED散热支架、电机绝缘骨架、继电器壳体、高压连接器。PPS-CF的导电性(碳纤维提供)可有效释放静电，同时其低介电常数和高耐漏电起痕指数(CTI)在高压环境中尤为重要。

　　石油化工与半导体：泵体、阀门、密封圈、晶圆传送夹具。PPS-CF耐受强酸、强碱、有机溶剂，且低析出、低离子污染，适合洁净室环境。

　　替代金属的热部件：例如热水泵叶轮、高温风机叶片、烘箱传送链条导向件。PPS-CF的热膨胀系数接近钢材(约2~3×10⁻⁵ /K)，与金属配合时热应力小，不易开裂。

PPS-CF vs PEEK-CF：谁更胜一筹？

　　PEEK(聚醚醚酮)是另一种顶级耐高温热塑性塑料，常与PPS被放在一起比较。两者都有碳纤维增强版本，但定位不同：

　　成本：PPS-CF的价格约为PEEK-CF的1/3到1/2.性价比优势明显。

　　耐温等级：PEEK连续使用温度约260℃，短期可达300℃，高于PPS的200~240℃。

　　加工性：PPS熔体流动性好，注塑成型容易;PEEK需要更高的加工温度(熔体温度370~400℃)，对设备要求苛刻。

　　韧性：PEEK的断裂伸长率更高，抗冲击性优于PPS。

　　结论：如果工作温度长期超过240℃，选择PEEK-CF;如果温度在200~240℃之间，且对成本敏感，PPS-CF是更经济的选择。

加工工艺要点

　　PPS-CF的注塑加工需要注意以下几点：

　　干燥：130~150℃干燥4~6小时，彻底去除水分(PPS吸湿率虽低，但水分会导致制品表面气痕)。

　　熔体温度：300~340℃(取决于碳纤维含量，高含量取中上限)。

　　模具温度：130~150℃。较高的模温有助于提高结晶度，获得更好的耐热性和尺寸稳定性。

　　注塑速度：中高速，确保熔体快速填充型腔，防止过早固化。

　　耐磨螺杆：由于碳纤维的磨损，建议使用双金属螺杆和机筒，并定期检查磨损情况。

碳元素公司的PPS-CF产品

　　碳元素公司提供PPS-CF系列，碳纤维含量覆盖5%、20%、30%、60%等规格，并可定制增韧、高流动、耐磨等改性方案。典型产品包括：

　　PPS-CF20：20%碳纤维，性价比高，适合一般高温结构件。

　　PPS-CF30：30%碳纤维，主流选择，刚性和耐热兼顾。

　　PPS-CF40：40%碳纤维，极限刚性，接近金属性能。

　　所有材料均符合RoHS和REACH环保标准，支持客户定制颜色和特殊功能(如抗静电、高导热)。

　　PPS-CF碳纤维增强聚苯硫醚是耐高温工程塑料中的“特种兵”——它能在200℃以上长期工作，耐受各种化学腐蚀，并凭借碳纤维的增强作用克服了PPS本身的脆性。如果你正在开发一个需要暴露在高温、油液或腐蚀性介质中并且要求轻量化的结构件，PPS-CF可能是比PEEK更经济、比PA66-CF更可靠的选择。

　　如需样品测试或技术咨询，欢迎联系碳元素公司。

　　📞 电话：0592-7155168

　　🌐 网站：www.carbonele.cn
