PEI-CF碳纤维增强聚醚酰亚胺：航空航天级热塑性复合材料的性价比之选

　　在特种工程塑料的金字塔尖，PEEK(聚醚醚酮)长期占据“王者”地位，但其高昂的价格让不少中端应用望而却步——碳纤增强型PEEK每公斤60至150美元(约合人民币420-1050元)，对大多数量产项目来说，这条成本线划得相当高。有没有一种材料，性能足够接近PEEK，价格却友好得多?

　　PEI-CF就是这个位置上被低估的答案。

　　PEI-CF是什么？

　　PEI-CF是聚醚酰亚胺与碳纤维复合的高性能热塑性工程塑料。PEI本身就是出色的特种塑料——玻璃化转变温度215℃，长期使用温度达180℃，具备UL94 V-0级固有的阻燃性，耐辐射、耐化学腐蚀且尺寸稳定性极佳。加上碳纤维后，强度、刚性、抗蠕变和轻量化能力全面拉高，可注塑成型，成本远低于PEEK-CF。

　　用一句话概括：PEI-CF是站在PEEK-CF和PPA-CF之间的那个选项——比PPA-CF更耐高温和耐辐射，比PEEK-CF更省钱。 对于工作温度在150-180℃之间、对航空航天或医疗领域严格认证有硬性要求的应用，PEI-CF往往是那个“不用掏PEEK的钱，但能拿到接近PEEK性能”的最优解。

　　核心性能亮点

　　以20%碳纤维增强的PEI-CF为例，关键指标如下：

　　拉伸强度：约140-170 MPa(纯PEI约85-105 MPa)，碳纤维的加入使力学性能大幅提升，接近部分金属水平。

　　弯曲模量：6000-10000 MPa，比纯PEI(约3.300 MPa)提升近两倍。

　　热变形温度：约200-210℃(1.82MPa)，远超PA66-CF(约220-250℃，但长期使用上限较低)和PPA-CF(约280℃以上，但成本高于PEI-CF)。

　　长期使用温度：可达170-180℃，在同等成本级别中表现出色。

　　阻燃等级：UL94 V-0(无卤素，离火自熄，低烟低毒)，这是航空内饰材料的刚需——FAR 25.853等航空标准对烟密度和毒性有严格限定。

　　密度：1.35-1.45 g/cm³，比铝合金轻约50%。

　　耐辐射性：PEI天生具备优异的耐γ射线和电子束辐照能力，在医疗器械灭菌和航天器电子封装场景中是选型刚需。

　　吸水率：约0.1%-0.25%，在所有工程塑料中属于极低水平，尺寸稳定性极佳。

　　PEI-CF的独特优势

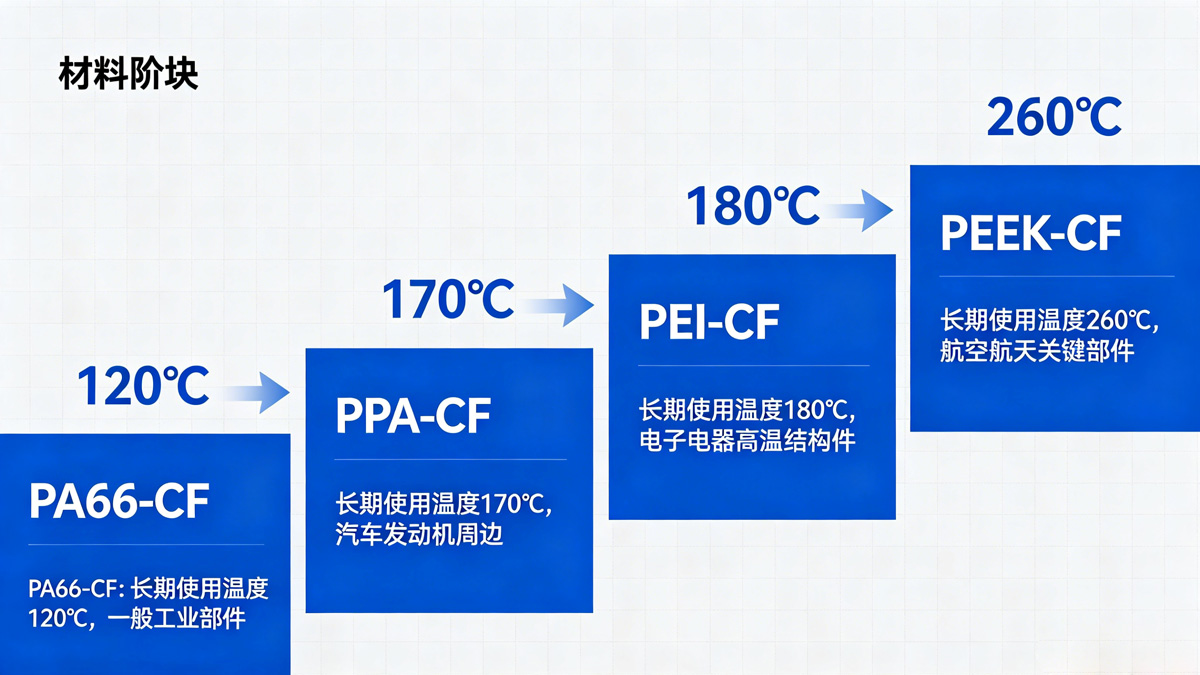

　　耐高温与高强度的精妙平衡：纯PEI的玻璃化转变温度215℃，优于PPA的约140-150℃。碳纤维增强后，PEI-CF在高达180℃的环境中长期运行不软化，而PPS-CF长期使用温度约150-200℃，PPA-CF约170℃——PEI-CF正处中间位置，且固有阻燃性天然优于需要通过添加阻燃剂来满足UL94 V-0等级的材料。在要求低烟低毒的密闭空间(如飞机舱内)，PEI-CF的低烟低毒特性是无法妥协的选型依据。

　　超强的化学与辐射耐受能力：PEI耐飞机舱内常见的液压油、润滑油、清洁溶剂等介质，同时具备优异的抗γ射线和电子束辐照能力。在医疗设备(需辐照灭菌的器械)、航空航天电子部件(航天器内部长期承受宇宙射线辐射)和核电周边辅助设备(需长期承受低剂量辐射)领域，PA和PPA等普通工程塑料在辐射环境下力学性能会快速衰减，而PEI-CF性能保持率高得多。

　　电磁屏蔽与尺寸稳定性兼备：碳纤维赋予PEI-CF导电性(表面电阻率可调至10²-10⁵ Ω)，实现有效EMI/RFI屏蔽。极低的吸水率与接近金属的低热膨胀系数(约2-4×10⁻⁵/K)，使PEI-CF在-40℃到+150℃的热循环中保持形变量在极小范围内，非常适合精密光电器件外壳和航空电子机箱。

　　轻量化的价值在这里体现得格外直观——在高要求的航空部件中，替换为PEI-CF可比铝部件减重40%-50%。SABIC(沙特基础工业公司)已将Ultem PEI与碳纤维复合的UD单向带成功应用于飞机客舱支架、行李架组件和座椅靠背等航空内饰结构件。在此类应用中，PEI-CF不仅替代了传统的航空级铝材(每架飞机可减少数百公斤结构重量)，还满足了客舱材料严格的烟密度、毒性和放热标准。

　　典型应用场景

　　航空航天内饰与结构件：飞机客舱行李架、座椅框架、隔板支架、侧壁板、通风导管等需阻燃和低烟毒性的部件。威海临港展示的热塑性碳纤维无人机一体化成型技术可将制造时间从传统热固性工艺的“多人耗时一整天”压缩至“十分钟”，热塑性复材在航空器制造中的效率优势正处于产业验证期。

　　航空电子设备与EMI屏蔽：航空电子机箱、天线罩、雷达组件壳体、连接器等需要重量控制和电磁兼容的部件。在2026年JEC World展会上，已有展商展示了针对AI服务器机柜和高端医学影像检验设备开发的高性能热塑性碳纤维板材。

　　高端医疗器械：手术器械手柄、灭菌托盘、影像设备外壳(CT/MRI)、介入导管零件，PEI的耐辐射性和耐化学性使其成为多次辐照灭菌场景下的首选材料，碳纤维增强则提升了器械的结构刚性。在植入级医疗领域虽无法取代PEEK，但在非植入的高端器械和医疗设备外壳领域，PEI-CF比PEEK-CF的性价比高出一档。

　　半导体与精密电子：IC芯片测试插座、晶圆传送夹具、芯片封装托盘等洁净环境精密部件。PEI-CF的低离子析出率与低热膨胀系数保护芯片免受污染和热应力破坏。含20%镍涂层碳纤维增强的PEI-CF牌号具备ESD保护和RFI屏蔽能力，专为射频前端模组封装设计，确保信号完整性。国内已有企业寻求使用PEI+CF材料的3D打印模具，单批次模具需求量达65套，最大模具尺寸超过2米，表明PEI+CF正从材料认证走向规模化制造。

　　高端工业与能源：石油/天然气井下工具部件(耐腐蚀、耐高温)、高温传感器外壳、风机叶片根部连接件等。

　　PEI-CF vs PPS-CF vs PPA-CF：选材速判

　　PEI-CF：目标是“低烟低毒+耐辐射+180℃长期运行+高尺寸精度”，代表场景为飞机舱内部件、高端医疗设备、航天电子封装。

　　PPS-CF：需要对燃油、强溶剂耐受性极强且200℃内运行，典型场景为汽车油泵部件、化工阀门。

　　PPA-CF：需要高强度且吸水率极低(低于PEI)，但不需要低烟低毒，适合引擎盖下支架、SMT回流焊托盘。

　　工艺条件与选型建议

　　PEI-CF对注塑设备要求略高于普通PA，但低于PEEK-CF。以下要点值得关注：

　　干燥：120-140℃热风干燥4-6小时，含水率需低于0.02%。PEI虽吸湿率低，但微量水分在高温加工时会导致水解降解。

　　熔体温度：340-380℃(因碳纤维含量和熔融指数而异，推荐高含量时使用该范围上限)。

　　模具温度：120-160℃。高模温有助于获得高结晶度(实际PEI为非晶聚合物，但高模温对消除内应力和提升表面质量仍很关键)，建议对航空航天高精度部件使用油式模温机。

　　注塑速度：中高速，确保熔体快速填充复杂薄壁型腔，防止早期凝固造成纤维残留或充填不足。

　　螺杆与设备：强烈推荐使用耐高温耐磨损的双金属镀层螺杆，建议配备防涎装置避免高温下PEI熔体在喷嘴处氧化变色。

　　与PEEK-CF的成本差异：PEI-CF原料价格约为PEEK-CF的50%-70%，因国产化和规模化仍处于扩产前期，未来还有进一步降价空间。2026年PEEK碳纤增强级每公斤价格约640-985元，PEI-CF价格约为前者一半，且在常规注塑机即可加工，无需PEEK配套的特种高温模温系统，综合设备投入和量产损耗后的零件成本差更为可观。

　　碳元素公司的PEI-CF产品

　　碳元素公司提供PEI-CF全系列，碳纤维含量5%-60%(常用10%、15%、20%、30%)，可定制抗静电、阻燃、高刚性等改性方案。产品在航空电子部件、医疗器械结构件和半导体夹具等领域已有稳定应用。

　　如果您的项目正在寻找一款比PEEK-CF便宜很多，但比PPA-CF更耐高温、耐辐射、满足航空烟毒标准的材料，PEI-CF就是那个应被尽早放入验证清单的选择。
