POM-CF碳纤维增强聚甲醛：当“赛钢”遇上碳纤维，耐磨再上新台阶

　　POM本身就有“赛钢”之称，刚硬、耐磨、自润滑，在齿轮、轴承等领域是金属的平替。加入碳纤维后，把强项拉到新高度——刚性更强，还能导电，用更低的成本替代更多金属件。

　　POM-CF有什么不一样？

　　碳纤维加入POM基体后形成三维网状骨架结构，受力时能撑住材料不让它轻易变形。刚性比普通POM大幅提升，碳纤维增强POM可取代大部分有色金属用于汽车齿轮等传动部件。POM本身是最耐磨的工程塑料之一，加入碳纤维后摩擦系数保持低水平的同时磨损量进一步下降，适合长期接触的运动部件。碳纤维的导电网络让表面电阻率降至10²-10³欧姆级别，适合防静电、防电磁干扰的电子部件。缺口冲击强度可达5.0kJ/m²，-40℃低温下还能保持韧性。吸水率极低(<0.1%)，户外潮湿环境尺寸几乎不变。

　　用数据说话：KEBAFORM C 904 CF(POM-CF20)拉伸模量15000MPa，拉伸强度115MPa，密度1.46g/cm³。普通POM拉伸模量约2600MPa、拉伸强度约61MPa，POM-CF的刚性直接拉高了近5倍，强度也翻倍。

　　哪里最需要POM-CF？

　　典型应用覆盖三大领域——

　　汽车工业：齿轮、轴承、滑块、门把手、换挡杆。碳纤增强POM已广泛用于生产传动部件和内饰件。金属替换后减重40%以上，还能免去表面处理工序。

　　电子电气：连接器壳体、半导体制造设备部件、开关外壳。常规POM绝缘容易产生静电积累，POM-CF的导电性能可有效消散静电，避免吸附粉尘或击穿电子元件。德国KEBAFORM的产品线应用已覆盖控制元件、滑动轴承、阀门和齿轮，行业涉及汽车、家用电器和机械工程。

　　工业机械：精密齿轮、滑动轴承、传动部件。优异自润滑性意味着金属部件可以“甩掉”润滑油，降低维护成本。

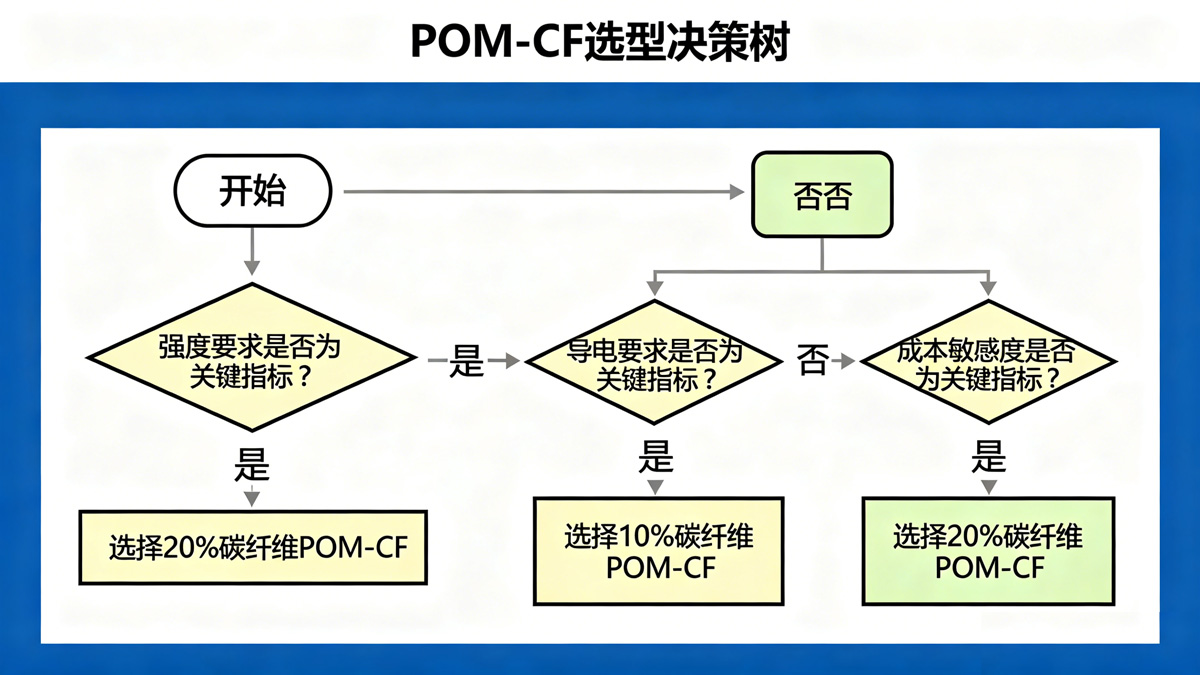

　　选10%还是20%碳纤？

　　碳纤维含量不同决定了材料的性能定位。10%版本刚入门，性价比最高，适用于强度要求不算极端的门把手、换挡杆等汽车内饰件和普通电子壳体。塞拉尼斯Hostaform EC140CF10(10%碳纤维)在-40℃低温下保持韧性，热变形温度100℃，并具备突出的耐化学、耐水解和抗蠕变能力，适用于日用和环境多样的应用。旭化成CF452(10%碳纤维)具有中等粘度、高强度和刚度，专为注塑成型设计，推荐用于工程零件、齿轮和外壳。

　　20%版本主流选择，在刚性、强度和导电性之间达到较好平衡，适用于高强度齿轮和轴承。日本宝理Duracon CH-20密度1.47g/cm³，拉伸强度166MPa，弯曲模量12300MPa，热变形温度163℃，缺口冲击强度58J/m。其耐磨和自润滑特性在动态摩擦环境中寿命优势明显。

　　更高含量(如旭化成CF454.20%碳纤维)的增强版本性能更极致：拉伸模量13000MPa，弯曲模量12200MPa，热变形温度最高166℃，体积电阻率稳定控制在10³-10⁶Ω·cm。该材料可直接在常规注塑机上加工，只需微调温度与压力参数，兼容钻孔、铣削等精密机械加工，一次性搞定模具成型和后处理。

　　工艺要点

　　POM-CF加工比通用尼龙更“讲究”——

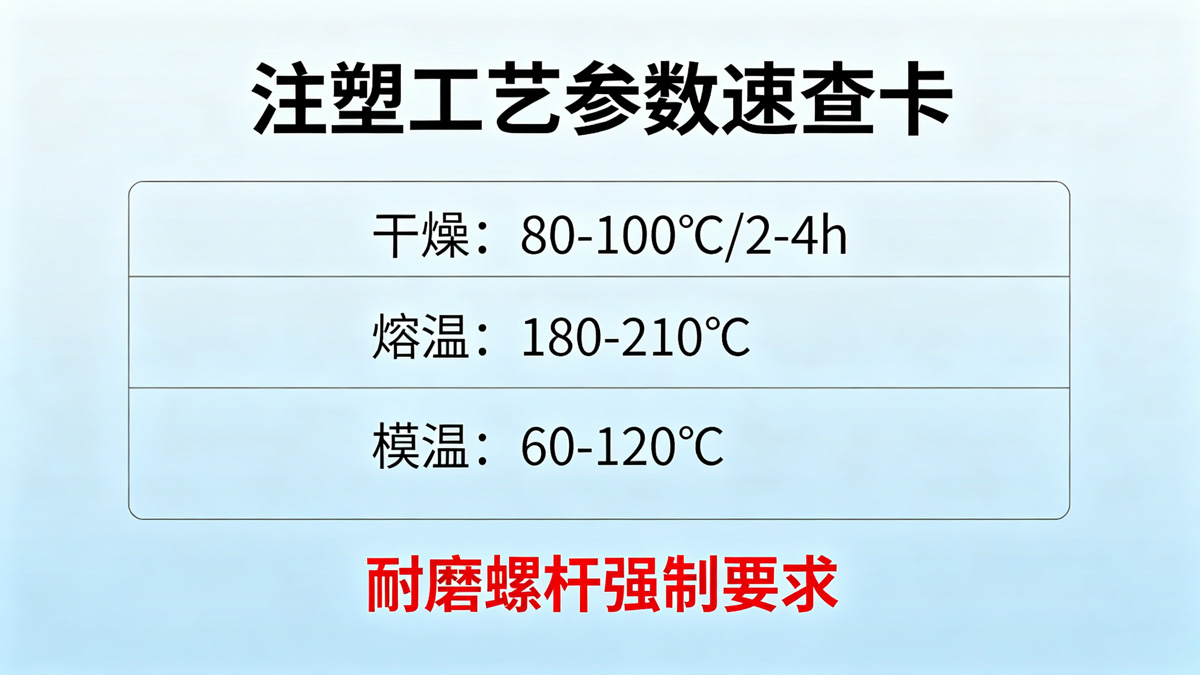

　　干燥：80-100℃干燥2-4小时，POM吸湿率低但表面水分会引发降解。熔体温度：180-210℃，比PA6-CF低约80℃，省电又省设备。模具温度：60-120℃。技术部件建议不低于90℃。耐磨螺杆是必须的，碳纤维磨损性很强，普通螺杆撑不了多久。

　　碳元素公司的POM-CF产品

　　碳元素公司提供POM-CF全系列，碳纤维含量5%~60%，基材可选均聚或共聚POM，支持导电、抗静电、增韧等定制改性，适配汽车传动件、电子防静电件和工业齿轮轴承等高耐磨场景。
