PEI-CF碳纤维增强聚醚酰亚胺：耐高温航空级热塑性复合材料的性价比之选

　　在特种工程塑料中，PEI(聚醚酰亚胺)长期占据一个独特的位置——它不像PEEK那样昂贵，却能在180℃长期服役;它不像PPS那样脆，却拥有UL94 V-0天然阻燃和低烟低毒特性。加入碳纤维后，PEI-CF在强度、刚度和尺寸稳定性上再上一个台阶，成为航空航天、医疗灭菌和半导体领域的优选材料。

　　性能参数速览（以20%碳纤维增强为例）

　　拉伸强度：约140-170 MPa(纯PEI约85-105 MPa)

　　弯曲模量：约6000-10000 MPa

　　热变形温度（1.82MPa） ：约200-210℃

　　长期使用温度：170-180℃

　　密度：约1.35-1.45 g/cm³

　　阻燃等级：UL94 V-0(无卤，离火自熄，低烟低毒)

　　吸水率：约0.1%-0.25%

　　表面电阻率：10²-10⁵ Ω(导电，碳纤维含量≥15%)

　　注：不同碳纤维含量参数有所浮动，具体以产品规格书为准。

　　四个核心优势

　　耐高温+本征阻燃：PEI的玻璃化转变温度达215℃，长期使用温度170-180℃，短期可耐受200℃以上。无需添加阻燃剂即可达到UL94 V-0等级，且烟密度和毒性极低。这是航空内饰材料的刚需——FAR 25.853标准对密闭空间材料有严格要求，PEI天然满足。

　　耐辐射+耐化学：PEI具备优异的抗γ射线和电子束辐照能力，在医疗器械灭菌(辐照灭菌)和航天器电子封装场景中性能保持率远高于PA和PPA。同时耐飞机舱内常见液压油、润滑油、清洁溶剂。

　　碳纤维带来的刚性与尺寸稳定：20%碳纤维增强后，弯曲模量提升至纯PEI的2-3倍，注塑件收缩率降至0.1%-0.3%，且热膨胀系数接近金属(约2-4×10⁻⁵/K)，与金属嵌件配合时热应力小。

　　EMI屏蔽能力：碳纤维使表面电阻率降至10²-10⁵ Ω，可有效消散静电和屏蔽电磁干扰，适合航空电子机箱、雷达组件外壳等对电磁兼容有要求的部件。

　　主要应用场景

　　航空航天内饰与结构件：飞机客舱行李架、座椅框架、隔板支架、通风导管。PEI-CF的低烟低毒特性使其成为替代铝材的热塑性方案，单架飞机可减重数百公斤。

　　航空电子与EMI屏蔽：航空电子机箱、天线罩、雷达组件壳体。PEI-CF同时满足耐温、轻量化和电磁屏蔽三项要求。

　　医疗器械：手术器械手柄、灭菌托盘、影像设备外壳(CT/MRI)。PEI-CF耐数百次蒸汽灭菌或辐照灭菌，且X光可透过，不影响成像。

　　半导体与精密电子：IC芯片测试插座、晶圆传送夹具、芯片封装托盘。PEI-CF的低离子析出率与低热膨胀系数保护芯片免受污染和热应力。

　　工艺条件简述

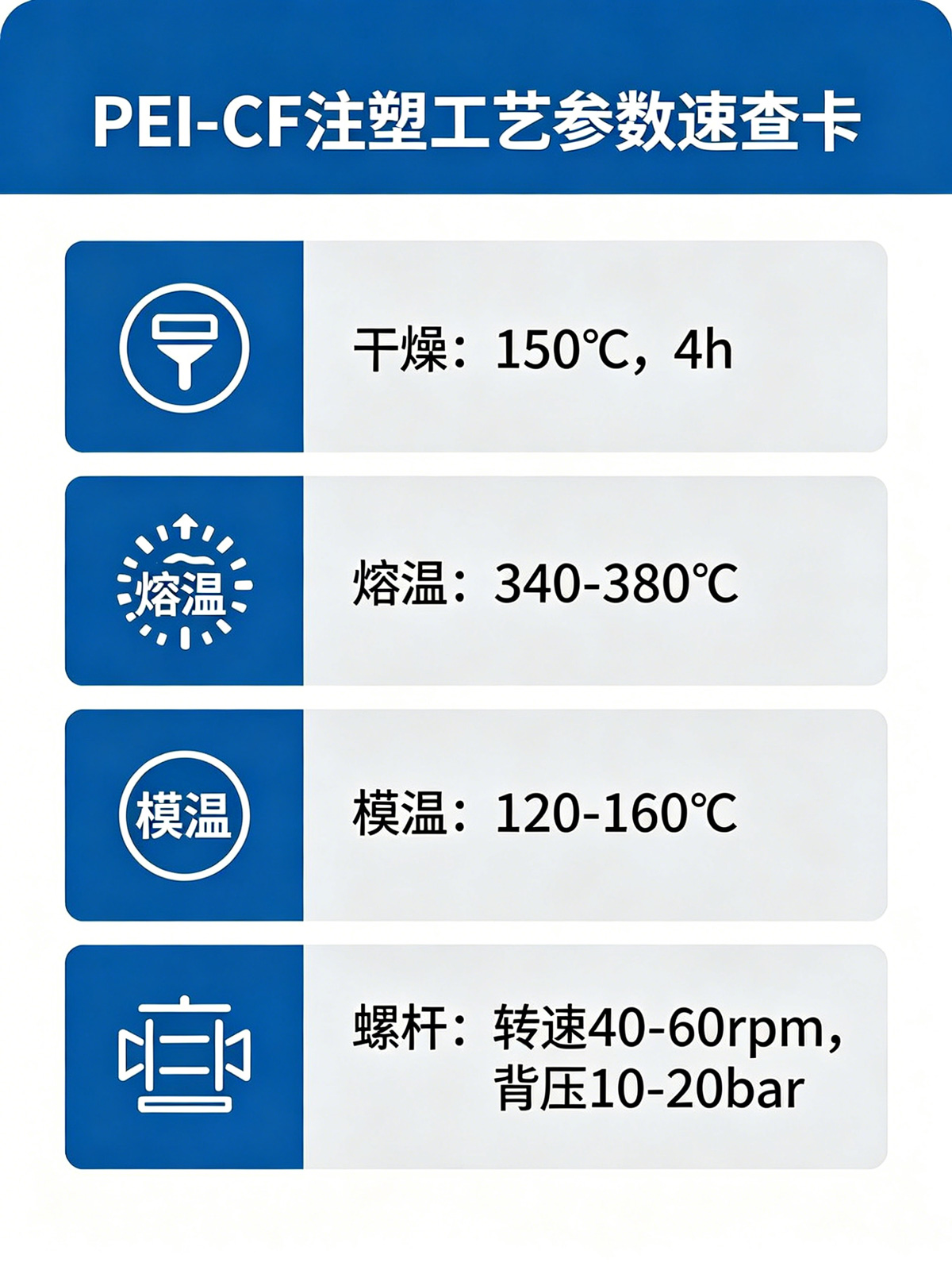

　　PEI-CF对注塑设备要求高于PA，但低于PEEK。干燥：120-140℃热风干燥4-6小时，含水率<0.02%。熔体温度：340-380℃。模具温度：120-160℃(高模温消除内应力)。螺杆：耐高温双金属耐磨螺杆。注射速度：中高速。

　　选型对比

　　需要180℃长期耐温、低烟低毒、耐辐射且成本可控 → PEI-CF

　　需要260℃以上耐温、极致耐磨且预算充足 → PEEK-CF

　　需要200℃耐温、耐化学腐蚀但成本敏感 → PPS-CF

　　需要蒸汽灭菌、韧性好且耐水解 → PPSU-CF

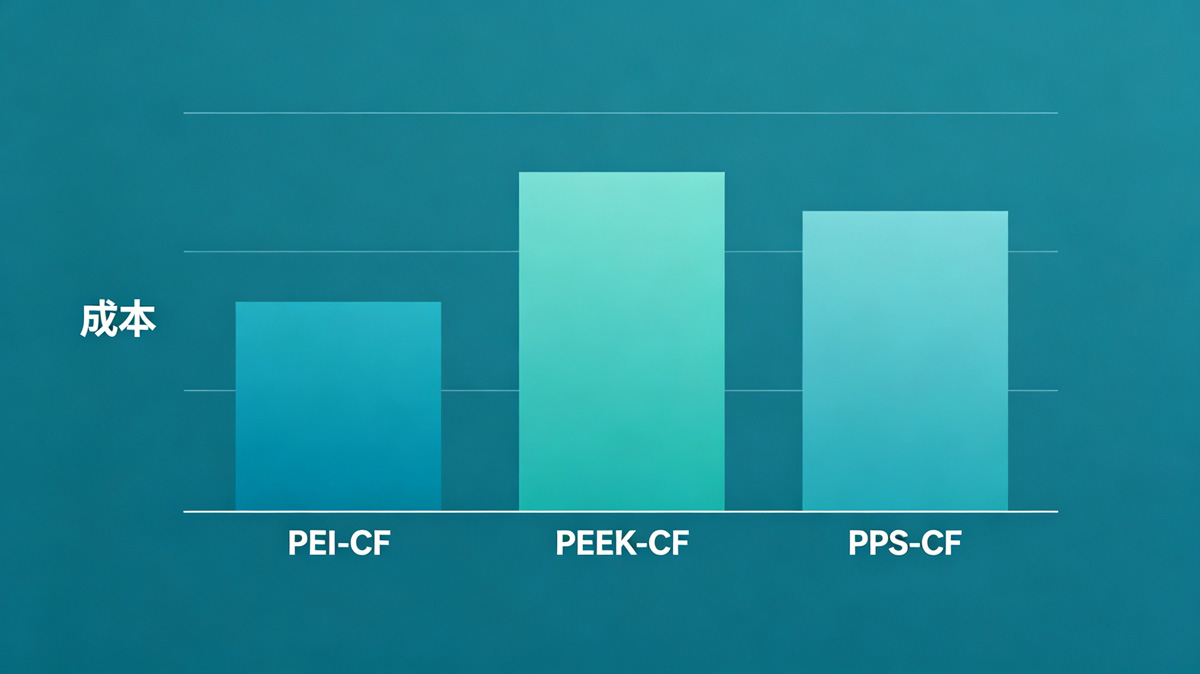

　　碳元素公司提供PEI-CF全系列，碳纤维含量5%-60%，可定制增韧、高导热、抗静电等改性。如需在航空、医疗或半导体项目中替代PEEK-CF降低成本(PEI-CF价格约为PEEK-CF的50%-70%)，欢迎索取样品验证。
