PA6&PA66-CF共混基材碳纤维复合材料：当韧性遇上耐热，一个配方解决两个难题

　　PA6-CF韧性好、加工流动性佳，但耐热性一般;PA66-CF耐热强、刚性好，但韧性稍逊。两者各有千秋，也各有短板。有没有一种材料，能把两者的优点凑到一起?PA6&PA66-CF共混基材就是答案——将PA6和PA66按特定比例混合，再用碳纤维增强，获得一种兼具韧性和耐热的“尼龙合金”。

　　性能特点速览

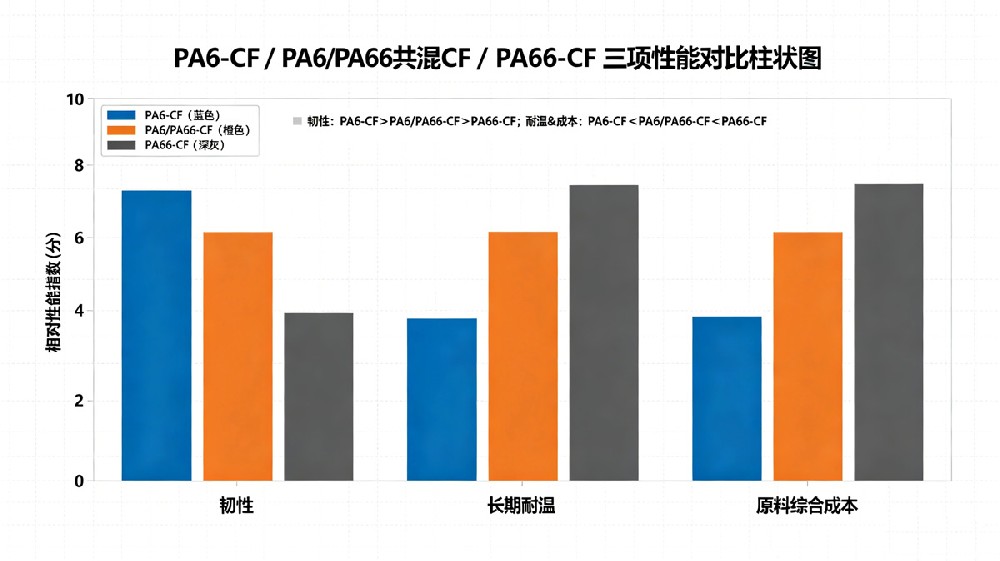

　　共混基材的核心逻辑是取长补短。PA6的缺口冲击强度优于PA66.加入共混体系后可提升材料的抗冲击性能;PA66的热变形温度更高，可拉升整体耐温水平。碳纤维进一步增强后，20%含量时拉伸强度可达150-180MPa，弯曲模量8000-12000MPa，热变形温度约180-200℃(介于纯PA6-CF和PA66-CF之间)。吸水率也比纯PA6-CF低，尺寸稳定性更好。

　　三个核心优势

　　性能可调，按需配比：PA6与PA66的比例可以根据客户需求调整——PA6比例高则韧性更好，PA66比例高则耐热更优。碳元素公司支持定制配比，找到最适合具体工况的平衡点。

　　成本可控：共混基材的成本介于PA6-CF和PA66-CF之间。对于需要比PA6-CF更耐热、又不需要PA66-CF那么高性能的场景，共混方案是性价比较高的选择。

　　加工友好：共混基材的注塑流动性优于纯PA66-CF，模具温度要求略低，对设备宽容度更高。

　　典型应用场景

　　汽车发动机罩盖：需要长期承受100-120℃舱内温度，同时要求有一定的抗冲击性(石子撞击)。纯PA6-CF耐热余量小，纯PA66-CF成本偏高，共混方案正好卡位。

　　电子电器外壳：逆变器壳体、控制器外壳要求尺寸稳定、抗蠕变、耐温。共混PA6&PA66-CF的吸水率低于PA6-CF，湿热环境下变形更小。

　　电动工具外壳：大功率电钻、角磨机外壳需要兼顾抗跌落冲击和电机散热导致的局部高温。共混方案在韧性和耐热之间取得平衡。

　　运动器材支架：自行车支架、滑板车结构件，要求轻量化、高刚性、耐候。共混尼龙碳纤维性价比优于纯PA66-CF。

　　工艺条件简述

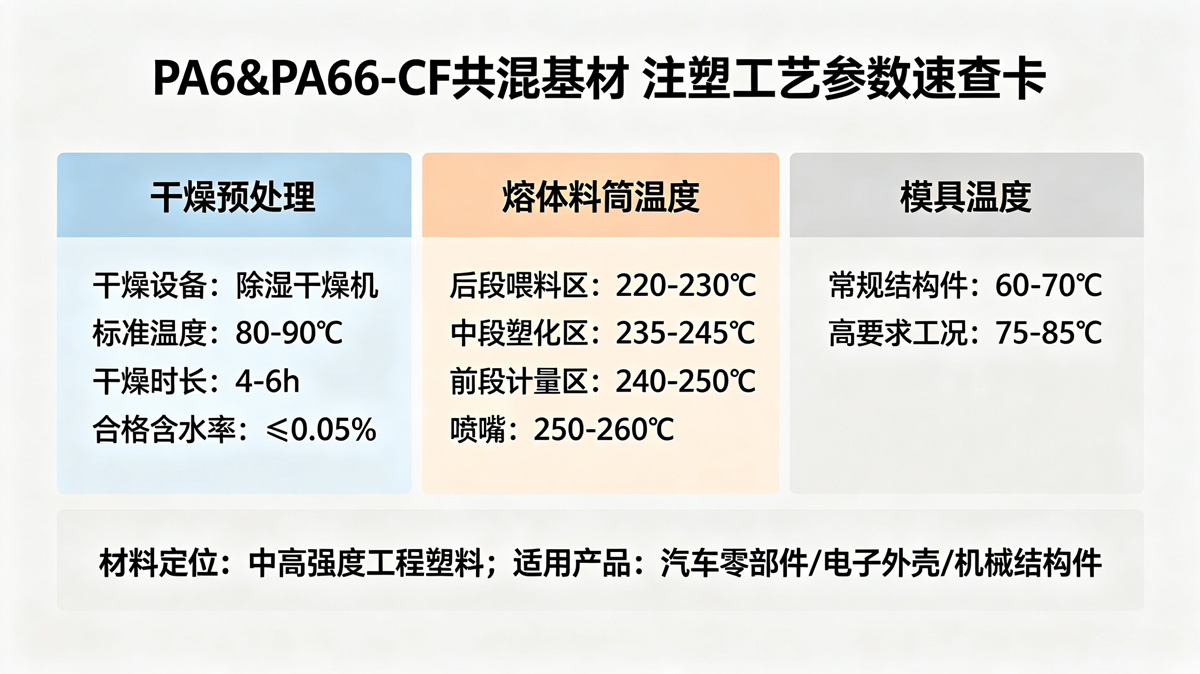

　　PA6&PA66-CF的注塑工艺与PA6-CF相近，但需注意：干燥建议100-110℃ 4-6小时(含水率<0.1%);熔体温度260-290℃;模具温度80-100℃;建议使用耐磨螺杆。共混基材的加工窗口比纯PA66-CF更宽，不易出现困气或充填不足。

　　选型定位

　　需要最好韧性且成本优先 → 纯PA6-CF

　　需要最高耐热且预算充足 → 纯PA66-CF

　　需要韧性好一点、耐热又够用、成本适中 → PA6&PA66-CF共混

　　碳元素公司提供PA6&PA66-CF共混系列，碳纤维含量5%-60%，PA6/PA66比例可定制(常用70/30、50/50、30/70)。如需在韧性和耐热之间找到最佳平衡点，欢迎索取样品验证。
