从PA6-CF到PA66-CF再到PPA-CF：耐温阶梯全解析

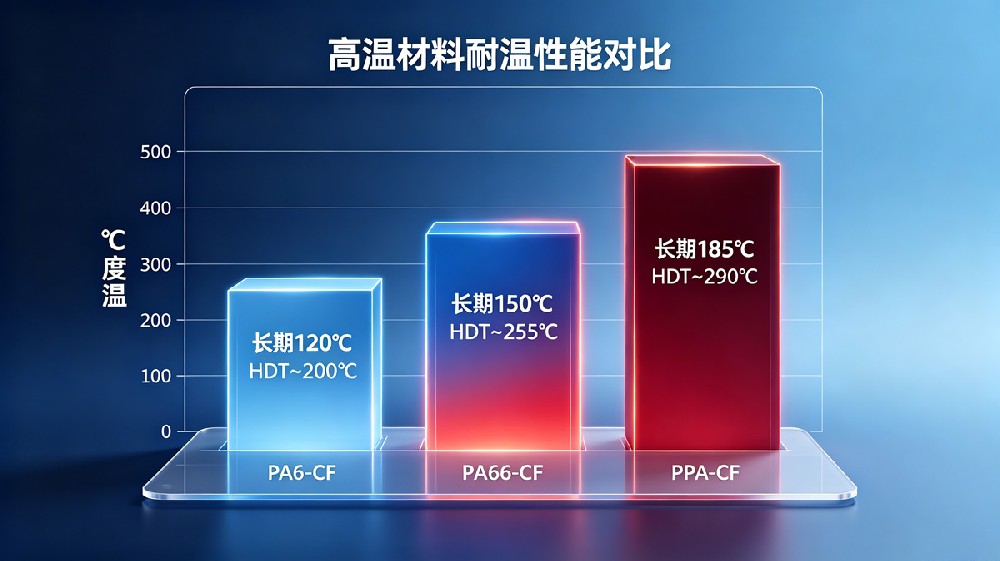

　　在碳纤维增强尼龙家族中，耐温性能是区分材料等级的核心指标之一。PA6-CF、PA66-CF和PPA-CF三款材料，构成了一个从120℃到200℃以上的完整耐温阶梯。采购选型时，搞清楚“你的部件到底需要多高的耐温”，往往能省下不少冤枉钱。

　　第一级：PA6-CF——120℃以内的通用主力

　　PA6-CF是碳纤维增强尼龙中应用最广泛的牌号，性价比高，适合常温至120℃的通用结构件。纯PA6的熔点约为215-225℃，加入碳纤维后，热变形温度(HDT，1.8MPa条件下)可提升至196-215℃。

　　以30%碳纤维增强的PA6-CF为例，拉伸强度可达200MPa，弯曲强度321MPa，缺口冲击强度107J/m，热变形温度(1.8MPa)超过200℃。碳纤维的加入使PA6的拉伸强度提升超过300%，初始热分解温度提高36℃。

　　适用场景：无人机机臂、汽车内饰支架、电动工具外壳、一般工业结构件。工作温度长期不超过100-120℃的场景，PA6-CF是性价比最高的选择。超过120℃后，材料的刚度和尺寸稳定性开始明显下降。

　　第二级：PA66-CF——120-150℃的中坚力量

　　PA66-CF是PA6-CF的耐热升级版。纯PA66的熔点在260℃左右，比PA6高出约40℃。这种差异直接继承到碳纤维增强版本中——PA66-CF的热变形温度普遍比同含量的PA6-CF高出30-50℃。

　　以30%碳纤维增强的PA66-CF为例，拉伸模量可达27000MPa，屈服拉伸应力315MPa，弯曲模量24000MPa，弯曲强度440MPa，简支梁缺口冲击强度24kJ/m²。热变形温度(1.8MPa)可达254-258℃，长期使用温度可达120-150℃。

　　适用场景：发动机舱周边部件(发动机罩盖、进气歧管)、电机支架、高温连接器、新能源汽车电控壳体。当部件工作温度长期超过120℃时，PA66-CF是比PA6-CF更可靠的选择。但超过150℃后，PA66-CF的性能衰减开始加速。

　　第三级：PPA-CF——170-200℃以上的高温王者

　　PPA(聚邻苯二甲酰胺)属于半芳香族高温尼龙，是为解决PA6/PA66在高温高湿环境下性能下降和尺寸不稳定问题而生的高性能升级版材料。PPA的熔点介于310-325℃之间，热变形温度可达280-290℃。

　　加入碳纤维后，PPA-CF的性能进一步提升。20%碳纤维增强的PPA-CF，拉伸强度可达200-300MPa，拉伸模量提升至15-25GPa。热变形温度(1.8MPa)可达279℃以上，部分高性能产品接近300℃。连续使用温度可达170-185℃，短期可耐受220℃以上。

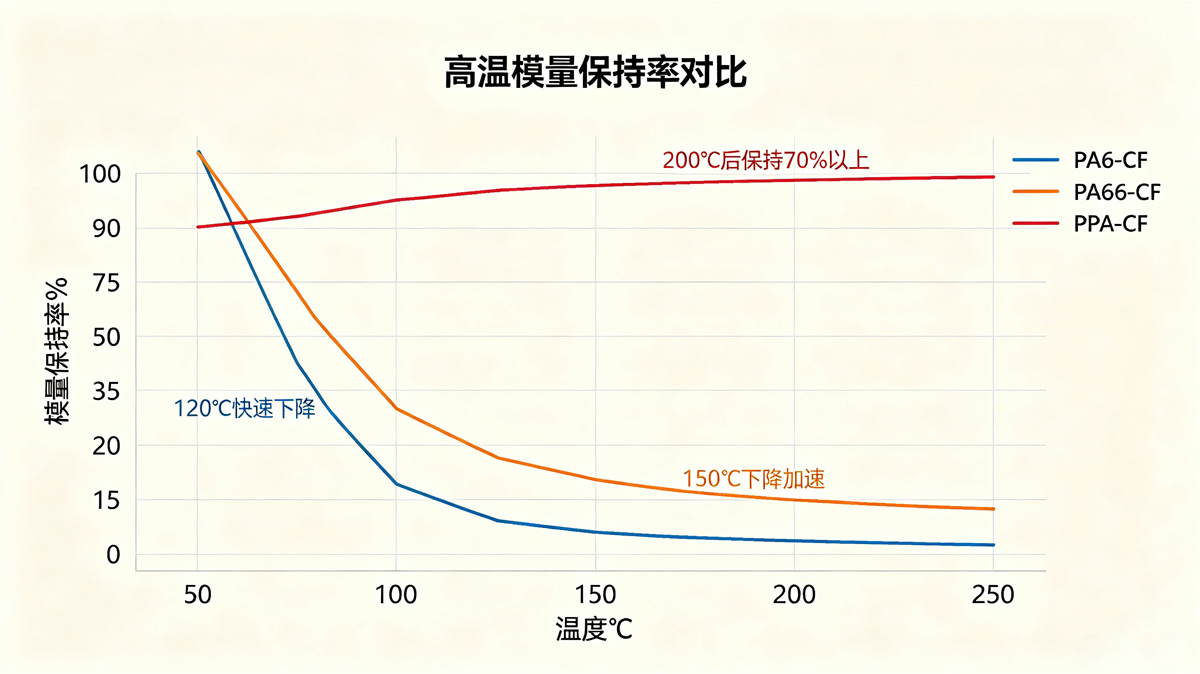

　　更重要的是，PPA-CF在高温下的刚度保持率远超PA66-CF——在150℃下，PPA-CF仍能保持室温模量的70%以上，而PA66-CF在相同温度下已下降至50%以下。PPA-CF还具有极低的吸水率和优异的尺寸稳定性，在高温高湿环境中性能衰减极小。

　　适用场景：涡轮增压器周边部件、SMT回流焊托盘、高温连接器、电机控制器支架、需要过回流焊的电子元件。当工作温度长期超过150℃、甚至达到170-200℃时，PPA-CF是比PA66-CF更可靠的升级选择。

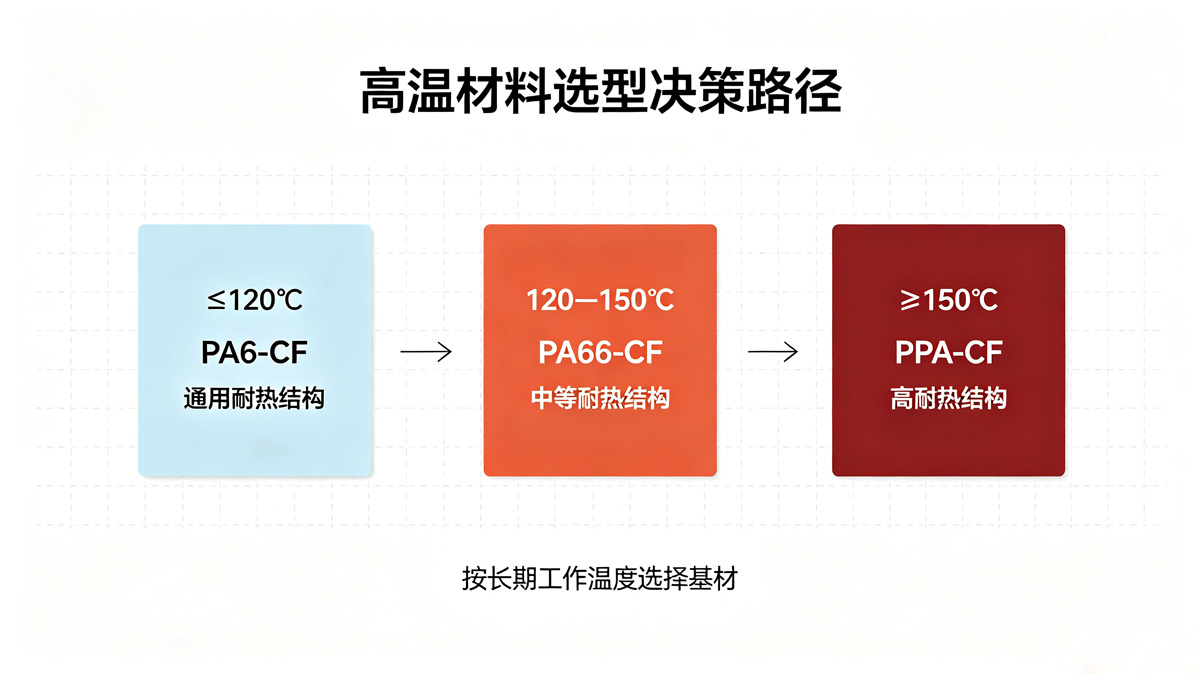

　　选型速查

　　工作温度长期≤120℃、成本敏感 → PA6-CF

　　工作温度长期120-150℃、需要更好耐热性 → PA66-CF

　　工作温度长期≥150℃、高温高湿环境、需要极致尺寸稳定 → PPA-CF

　　碳元素公司提供PA6-CF、PA66-CF、PPA-CF全系列产品，碳纤维含量5%-60%可调，支持SCF短碳纤维和LCF长碳纤维两种形态，可根据具体工况定制增韧、阻燃、高导热等改性方案。

　　🌐 网站：www.carbonele.cn
