注塑工艺进阶：长碳纤维增强材料的加工要点与常见问题解决

　　碳纤维增强尼龙的注塑，和普通尼龙注塑是两回事。同样一台注塑机、同样的模具，用普通PA6能打出光洁的零件，换成PA6-CF可能就出现浮纤、短射、甚至螺杆磨损。问题不在于材料，而在于工艺细节没跟上。

　　碳纤维注塑 vs 普通注塑：差在哪里？

　　碳纤维的加入改变了尼龙的流动行为和热物性。碳纤维增强后，熔体粘度显著上升，需要比纯尼龙高10-20℃的料温来保证流动性。碳纤维是硬的、磨的——它会在螺杆和料筒内壁产生持续的磨损，普通镀铬螺杆几百个小时就可能报废。碳纤维比树脂导热快，熔体进入模具后冷却速度不均匀，容易导致翘曲和尺寸波动。这些差异意味着：用普通尼龙的工艺参数去套碳纤维尼龙，大概率会出问题。

　　干燥：最容易忽视的“第一道工序”

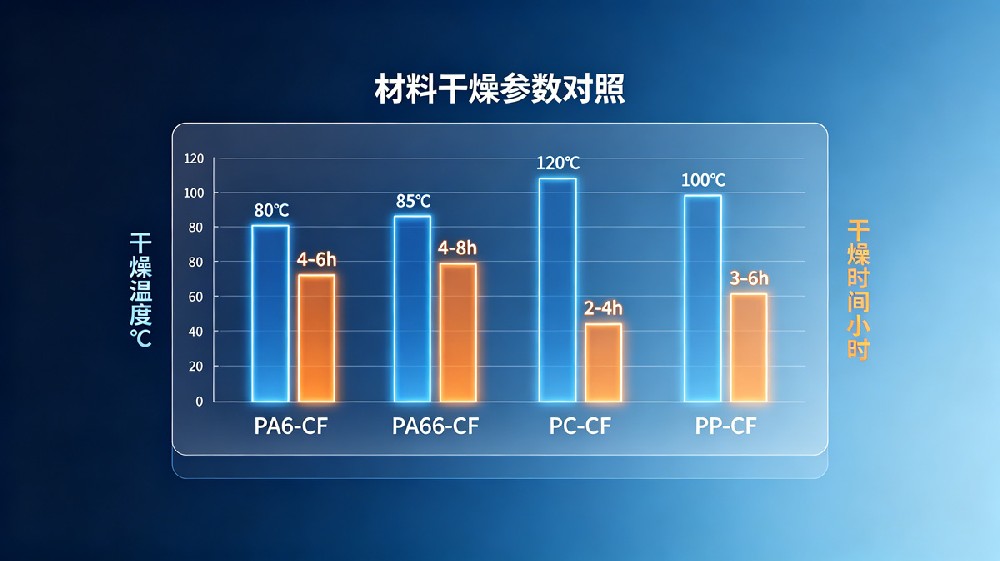

　　尼龙是吸湿性材料，碳纤维不吸湿，但树脂基体吸。如果PA6-CF或PA66-CF在注塑前没有充分干燥，水分会在高温下汽化，导致制品表面出现银丝、气泡，严重时还会引发树脂水解，使力学性能大幅下降。不同基材的干燥要求不同：PA6-CF和PA66-CF建议90-110℃干燥4-6小时，含水率控制在0.1%以下;PP-CF宽容度较高，不干燥也能注塑;PC-CF要求更严，建议110-120℃干燥4-6小时;PPS-CF、PEI-CF等特种材料需120-140℃高温除湿干燥。

　　采购和生产的建议：配备除湿干燥机，不要用普通热风干燥箱;干燥后4小时内用完，未用完的料要重新干燥;尼龙类材料从包装袋取出后尽快使用，避免长时间暴露在空气中吸湿。

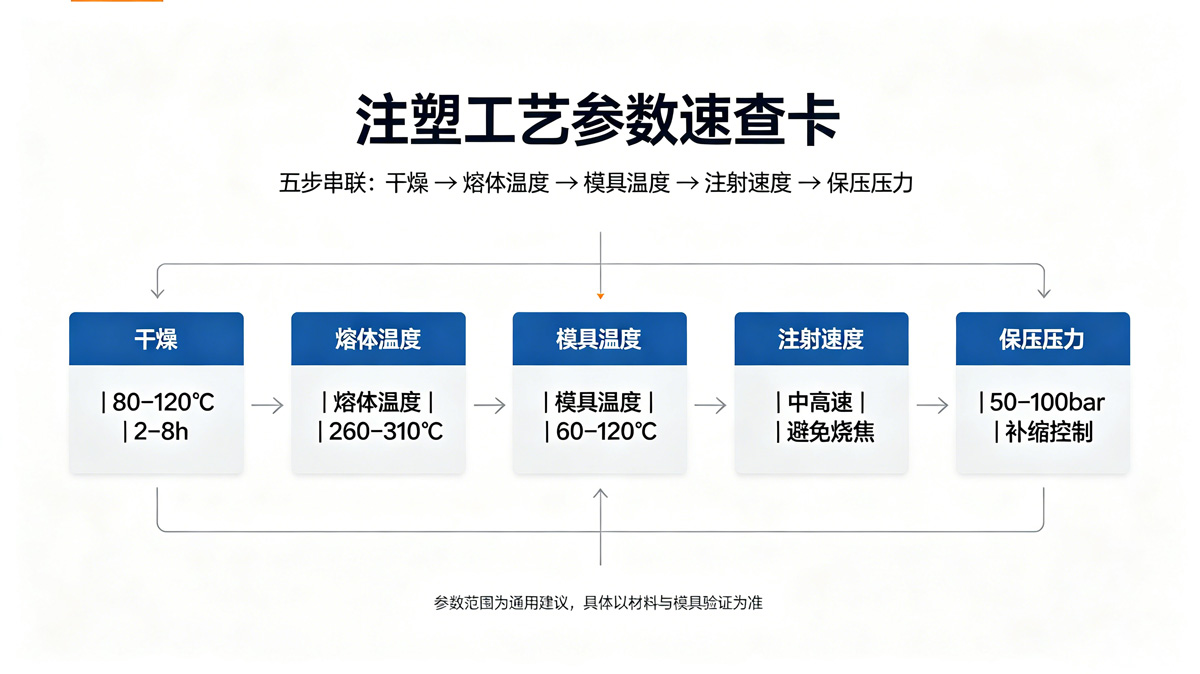

　　温度与压力：三组关键参数

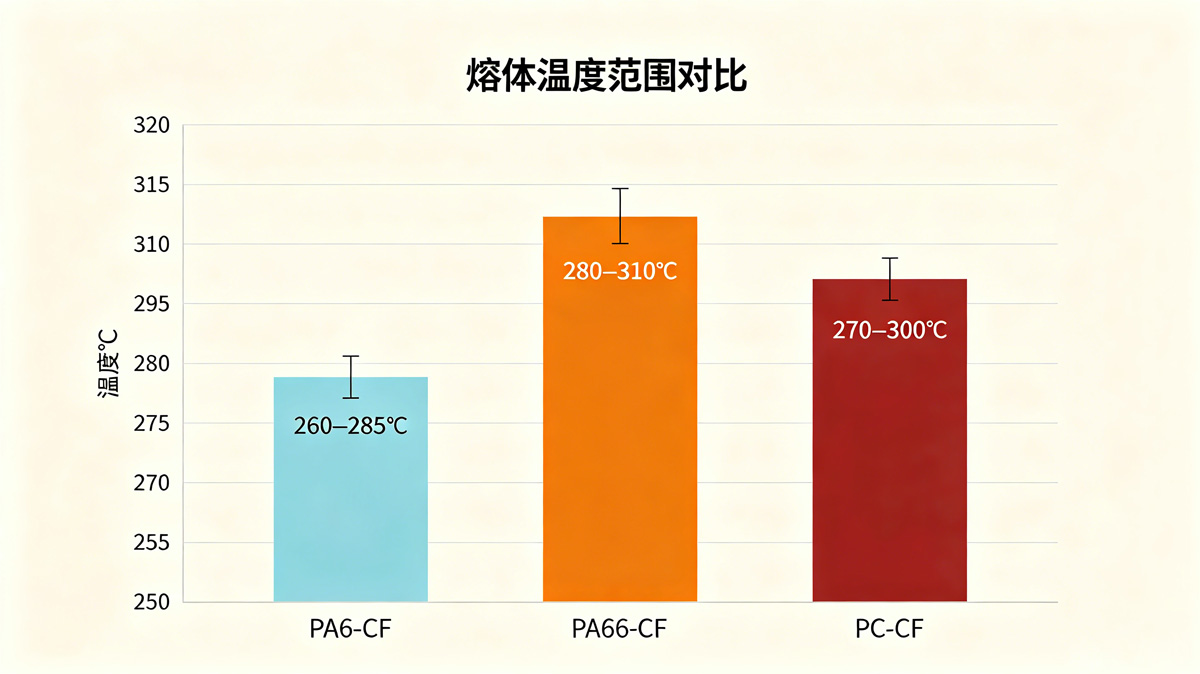

　　熔体温度方面，PA6-CF建议260-285℃，PA66-CF因熔点更高，需280-310℃。碳纤维含量越高，熔体粘度越大，温度需适当提高。一般规律是：比纯尼龙高10-20℃。

　　模具温度对碳纤维注塑件表面质量和内应力影响很大。PA6-CF建议80-100℃，可有效减少浮纤;PA66-CF建议80-120℃;PC-CF建议80-100℃(高模温可提升表面光泽度);PP-CF建议40-60℃。

　　注射速度与压力方面，推荐中高速注射，让熔体快速充满型腔，减少碳纤维在浇口附近的堆积。PA6-CF30的典型参数：注射速度80-120mm/s，保压压力为注射压力的40%-60%。过高压力会导致纤维断裂，过低则充填不足。

　　浇口与模具设计

　　碳纤维沿流动方向取向，浇口位置直接影响纤维分布和零件各向异性。浇口位置应设在零件壁厚最厚处，避免纤维在流动末端堆积。浇口尺寸建议比普通尼龙模具放大20%-30%，减少纤维通过浇口时的剪切断裂。排气系统必须充分——碳纤维熔体流动性差，困气会导致填充不足和烧焦。主流道和分流道建议采用圆形截面，减少流动阻力。

　　设备选型：螺杆是核心

　　碳纤维对注塑设备的磨损不容忽视。螺杆建议采用双金属耐磨螺杆(镀铬或碳化钨涂层)，普通氮化钢螺杆在碳纤维含量超过15%时磨损速度急剧加快。料筒也需要耐磨处理。压缩比建议2:1至2.5:1(低压缩比可减少纤维剪切断裂)。对于PA6-LCF、PA66-LCF等长碳纤维材料，必须使用低压缩比螺杆并降低螺杆转速，避免长纤维被打断。

　　常见问题与快速对策

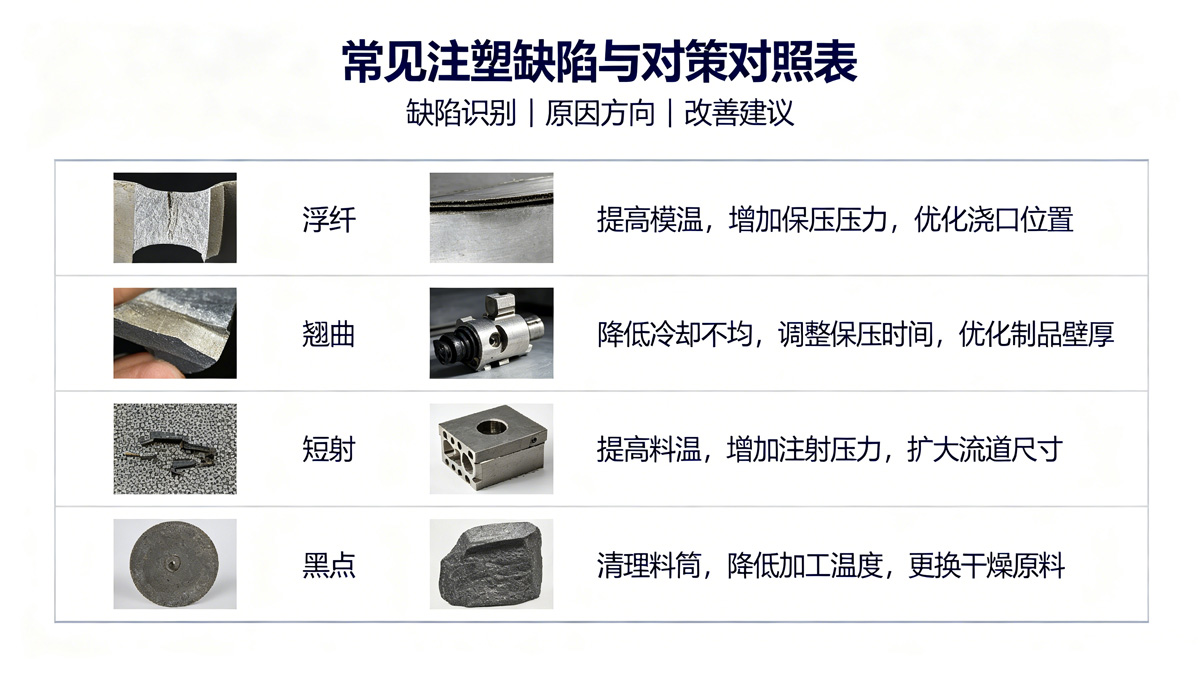

　　浮纤方面，表面纤维凸起、手感粗糙是最常见的外观缺陷。对策包括提高模具温度、增加注射速度、优化浇口位置、选择低浮纤专用牌号。翘曲变形方面，零件尺寸不稳定。对策是优化保压曲线、确保模具冷却均匀、降低熔体温度。短射方面，型腔未充满。对策包括提高熔体温度、增加注射压力、放大浇口尺寸、检查排气系统。黑点焦烧方面，制品表面有黑色烧焦痕迹。对策是清理螺杆和料筒中的积碳、降低熔体温度、加强模具排气。

　　给采购和生产的几条实用建议

　　碳纤维注塑不是“买来材料就能打”，需要工艺端配合调整。首次使用碳纤维材料时，建议安排3-5天的工艺调试期，逐步优化温度、压力和速度参数。不同基材(PA6 vs PA66 vs PC)的工艺窗口差异很大，不要用一套参数套所有材料。如果自己没有注塑经验，可以要求供应商提供技术支持——碳元素公司为客户提供注塑工艺参数卡和现场调试指导。

　　碳元素公司全系列产品(PA6-CF、PA66-CF、PP-CF、PC-CF、PPS-CF、PEI-CF等)碳纤维含量5%-60%，支持SCF和LCF两种形态。公司可根据客户设备条件推荐最优工艺参数，协助完成从材料选型到批量生产的全流程落地。如有注塑工艺方面的疑问或需要技术支持，欢迎联系。

　　🌐 网站：www.carbonele.cn
