PEEK-CF与PEEK-LCF深度对话：25%的性能提升，何时值得付出更高成本？

　　在碳纤维增强PEEK家族中，PEEK-CF(短碳纤维增强)和PEEK-LCF(长碳纤维增强)共享同样的基体——聚醚醚酮本身已是塑料金字塔尖的“王者”：长期使用温度260℃，UL94 V-0自阻燃，耐几乎所有化学品(浓硫酸除外)。但碳纤维的形态差异，让两者的性能走向了不同的方向。

　　纤维长度决定性能天花板

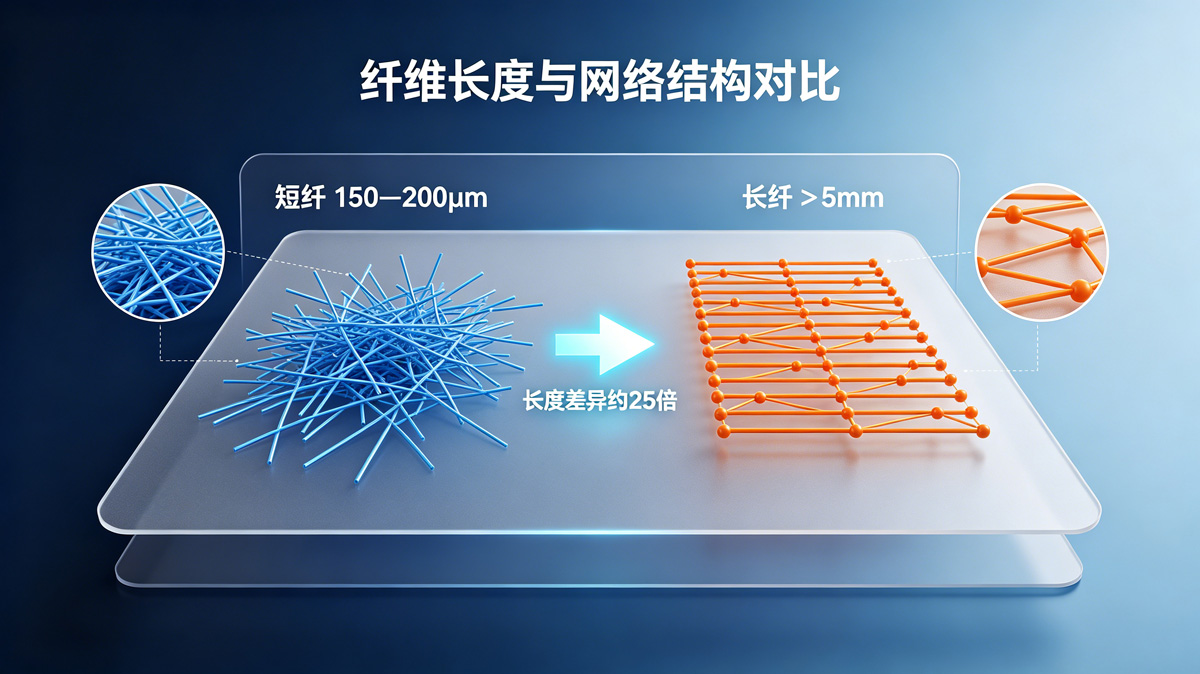

　　短碳纤维(SCF)的长度一般在150-200微米(0.15-0.2毫米)，而长碳纤维(LCF)在PEEK-LCF颗粒内部的保留长度通常超过5毫米。两者长度相差25倍以上。在注塑过程中，PEEK-LCF中的长纤维相互搭接形成三维网络，受力时能像钢筋一样拉住基体，延缓裂纹扩展。

　　性能差距：不止是25%

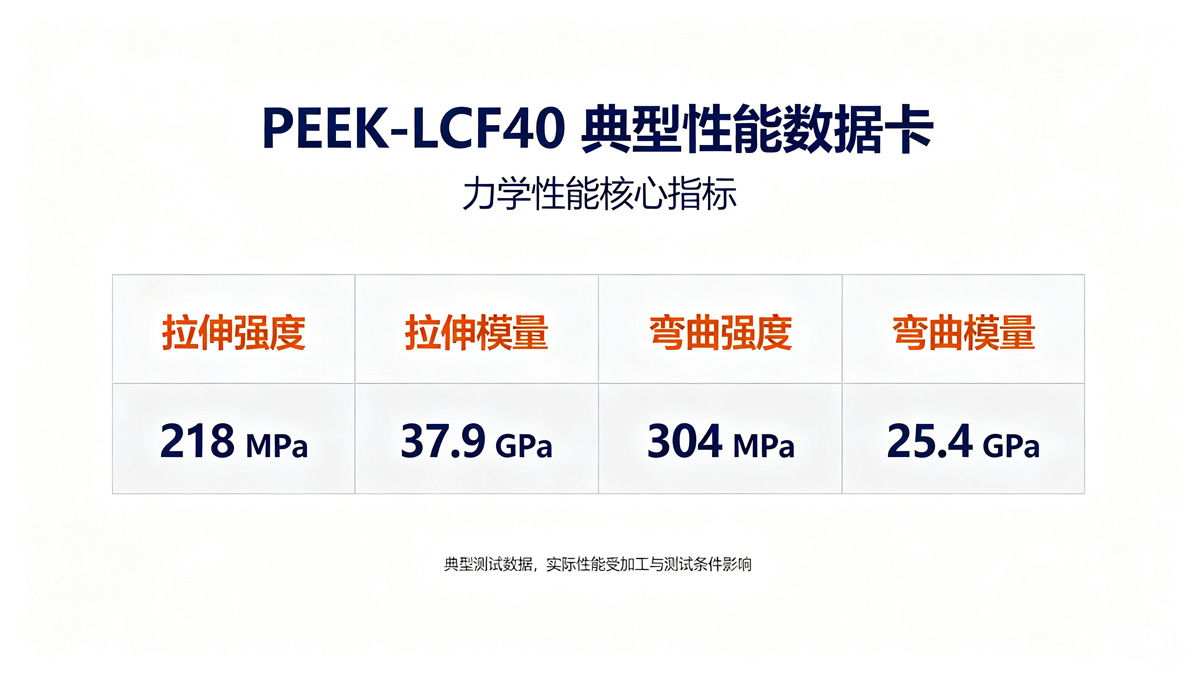

　　以40%长碳纤维增强PEEK(PEEK-LCF40)为例，其关键性能指标为：拉伸强度218MPa，拉伸模量37.9GPa，弯曲强度304MPa，弯曲模量25.4GPa。断裂伸长率仅0.7%。与纯PEEK(拉伸强度约100MPa，模量约3.6GPa)相比，性能提升幅度巨大。

　　相比短纤版本，长碳纤维的优势更加集中地体现在以下几个方面：

　　冲击强度是长碳纤维最显著的增值点。长纤维PEEK复合材料的冲击能量吸收率可达180kJ/kg。短纤版在承受冲击时纤维容易被拔出或断裂，而长纤维能横跨裂纹两面持续消耗能量。

　　抗蠕变性能上，PEEK-LCF在持续载荷下的蠕变变形量远低于短纤版。对于需要长期保持螺纹预紧力或卡扣夹持力的部件，这个差异直接决定了产品在服役几年后是否松动失效。

　　疲劳寿命方面，长碳纤维的三维网络结构让PEEK-LCF在交变载荷下的表现远超短纤版。用在承受振动载荷的结构件上，长纤版的服役周期可以数倍于短纤版。

　　载荷传递效率上，长碳纤维的连续纤维路径能够高效传递应力，而短碳纤维因存在大量纤维端部，载荷传递效率明显偏低。短纤复合材料中纤维端部引起的应力集中问题，会降低裂纹形成的门槛。

　　成本：长纤贵在哪？

　　PEEK-LCF的价格通常比PEEK-CF高出20%-40%。差价主要来自三方面：长碳纤维的原料成本高于短切碳纤维;长纤维在基体中的均匀分散难度更大，对工艺要求更高;PEEK树脂本身熔融黏度大、加工温度高，长纤维的充分浸渍比短纤困难得多。这意味着生产效率和良率控制上的投入更大。

　　何时选PEEK-LCF？

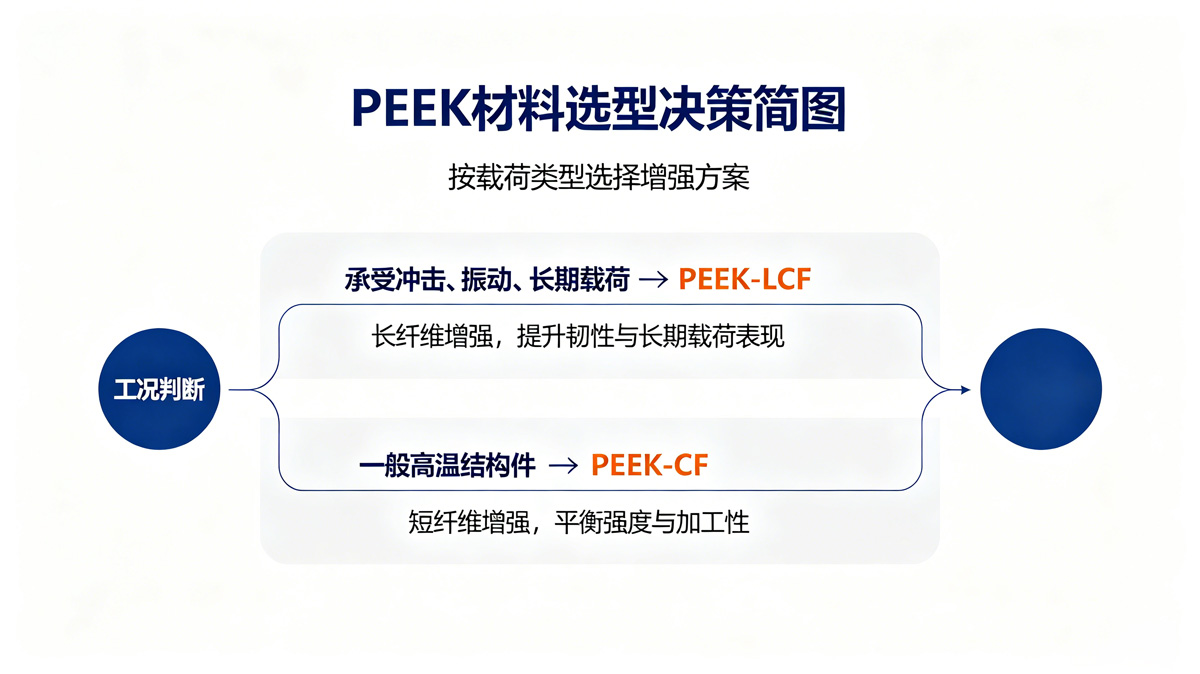

　　选PEEK-LCF的情况：部件需要承受反复冲击、振动或交变载荷(如机器人关节、航空起落架门);长期抗蠕变是硬指标(螺纹连接件、卡扣、密封支撑环);对高温下的刚度保持率有极致要求(200℃以上持续承载);产品目标领域为航空、人形机器人关节或军工等对可靠性要求极高的场景。

　　选PEEK-CF(短纤)的情况：一般高温结构件，冲击和疲劳要求不极端;注塑件形状较复杂(短纤流动性更好，更易填充薄壁区域);对成本更敏感，不需要长纤的性能溢价。

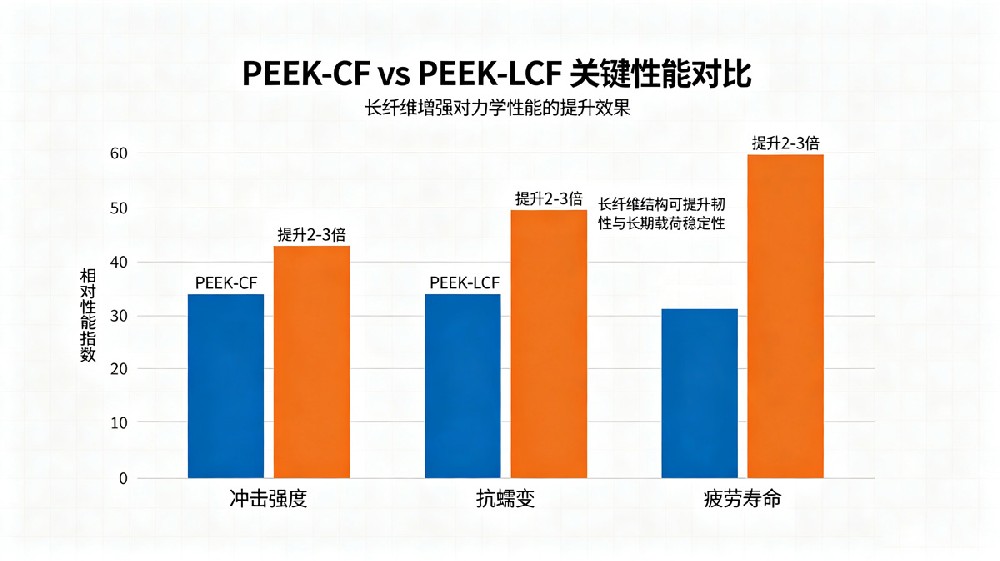

　　PEEK-LCF比PEEK-CF贵20%-40%，换来的是冲击性能翻倍、抗蠕变和抗疲劳寿命成倍提升。用在人形机器人关节、航空结构件等“坏了就出大事”的关键部位，这笔溢价值得;用在常规高温支架、壳体上，PEEK-CF已经够用。碳元素公司提供PEEK-CF和PEEK-LCF全系列产品，碳纤维含量5%-60%可调，支持SCF和LCF两种形态，可根据具体工况和预算推荐最匹配的方案。

　　🌐 网站：www.carbonele.cn
