碳纤维与玻璃纤维的“性价比对决”：何时选CF，何时选GF？

　　在工程塑料改性中，玻纤(GF)和碳纤(CF)是最常见的两种增强材料。选玻纤还是碳纤维，本质上不是“谁更好”的问题，而是“谁更适配你的产品需求”的问题。用玻纤怕不够轻，用碳纤维又怕太贵——某工厂为新能源汽车零件选改性尼龙，错用碳纤维代替玻纤，每吨多花2万元。本文从性能、成本、应用三个维度，帮您快速理清选型逻辑。

　　第一维度：性能——碳纤维“强且轻”，玻纤“够用不贵”

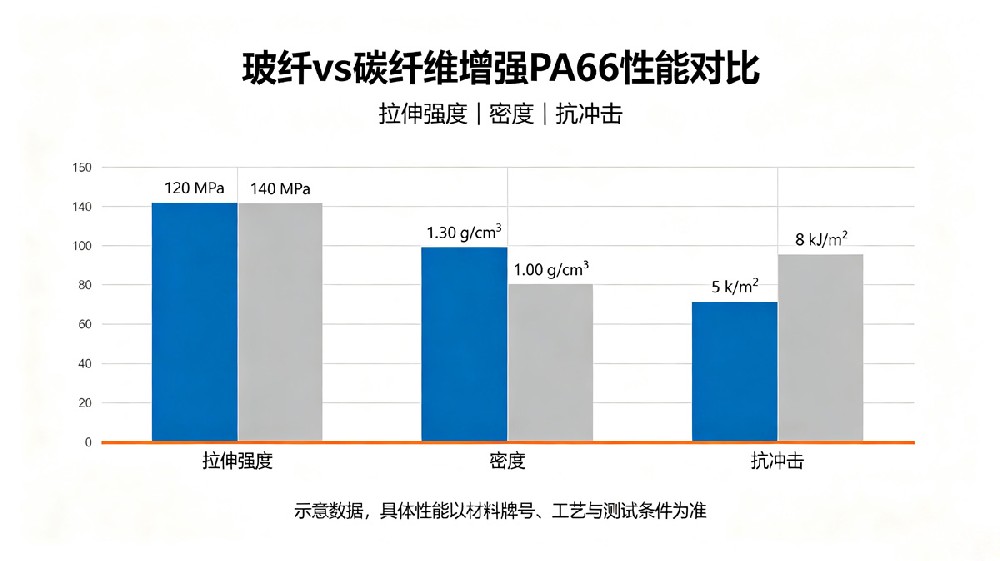

　　同样以PA66为基体，30%玻纤增强和20%碳纤维增强的差异非常明显：

　　拉伸强度方面，普通PA66约70MPa，玻纤增强后达到120MPa(提升71%)，碳纤维增强后达到140MPa(提升100%)。碳纤维的强度比玻纤高17%。

　　密度方面，玻纤增强后反而增重14%(从1.14到1.30g/cm³)，碳纤维增强后减重12%(到1.00g/cm³)。碳纤维是唯一能做到“既增强又减重”的方案。

　　抗冲击强度方面，玻纤增强后下降17%，碳纤维增强后提升33%。需要反复弯折的零件(如卡扣)，不要用高玻纤尼龙。

　　碳纤维模量普遍在200-300GPa区间，而E玻纤仅71.5GPa，同样受力下碳纤部件变形更小。但碳纤的断裂伸长率普遍低于2.1%，玻纤增强塑料可达2-3%，在振动或跌落场景下玻纤有更好的缓冲余地。

　　在3D打印场景中，碳纤维增强PA6的拉伸强度(120MPa)是普通PA6(60MPa)的2倍，冲击强度提升60%。碳纤维在刚性和轻量化上完胜，但成本是玻纤的3倍以上。

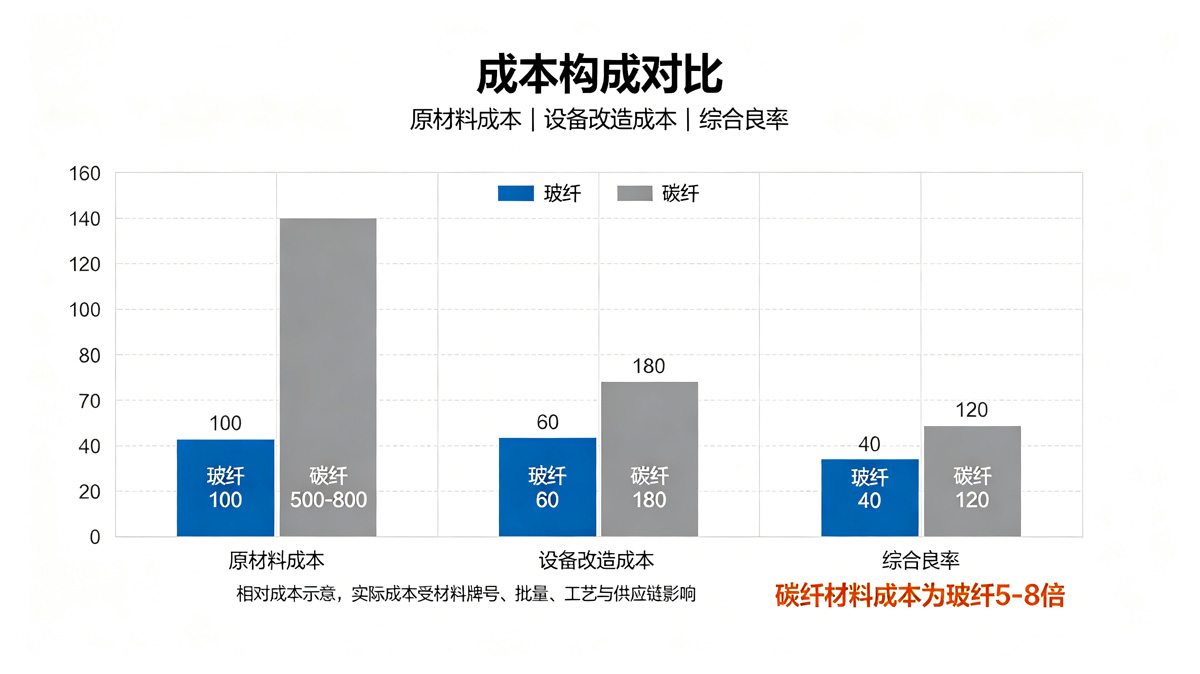

　　第二维度：成本——差距不是“一点点”

　　碳纤维增强尼龙的价格通常是玻纤增强尼龙的数倍，每吨差价在数万元以上。玻璃纤维的价格仅为碳纤维的1/5到1/8.

　　以一套麦弗逊式悬架摆臂为例，玻纤增强PP复合材料的原材料成本约80-120元，仅为同尺寸碳纤维复合材料的1/4到1/3.

　　但只看材料单价会踩坑。碳纤维导电，传统玻纤生产线的金属辊筒需全部更换为陶瓷或包覆绝缘层，单条线改造成本超200万元。树脂体系也必须升级——高性能树脂价格是通用不饱和聚酯的3-5倍。碳纤铺放对张力、湿度、温度极其敏感，新手团队前3个月良率普遍低于70%，而玻纤产线成熟团队良率可达99.8%。

　　第三维度：应用——各归其位，不抢饭碗

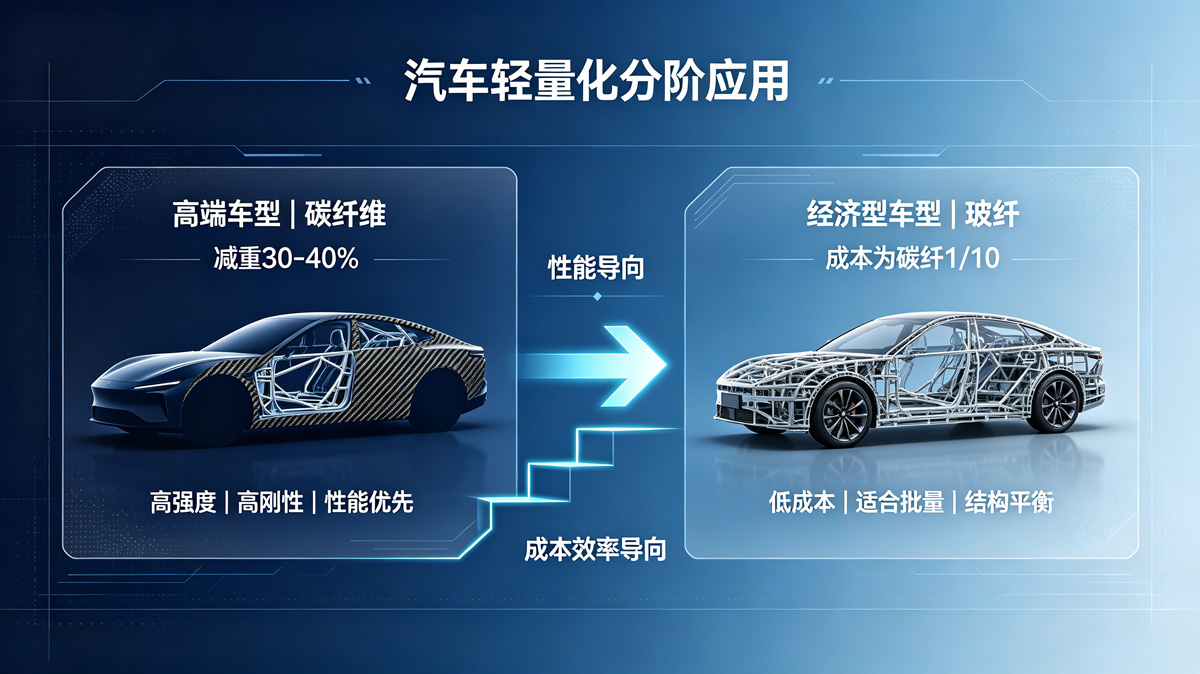

　　汽车轻量化领域已形成清晰的“分阶应用”格局：

　　碳纤维领跑高端：比强度是钢材5倍、密度仅为铝1/3.碳纤维是高端车型的“利器”。宝马i7的Carbon Core钢碳混合车体让白车身减重30%、抗扭刚度提升20%。宁德时代碳纤维电池壳体比铝合金减重40%，电池包能量密度提升12%。碳纤维车型减重10%能让续航增加6%-8%，抗腐蚀寿命延长3倍。

　　玻璃纤维稳住经济型：成本仅为碳纤维1/10、成型效率高，玻纤是经济型车型轻量化的“主力军”。比亚迪海豹07电池包用SMC复合材料上盖比全铝结构减重18%、材料成本少25%。吉利星越L引擎盖用GMT玻纤毡增强热塑性塑料减重35%、抗凹性能提升20%。玻纤车型单台复合材料成本可控制在5000元内。

　　碳元素公司的产品建议

　　碳元素公司主营热塑性碳纤维复合材料(PA6-CF、PA66-CF、PP-CF等)，碳纤维含量5%-60%可调。对于追求极致轻量化、高刚性、导电/抗静电的应用，碳纤维是唯一选择。对于一般受力结构件、成本敏感型项目，碳元素公司也可根据客户需求推荐合适的玻纤增强方案或碳玻混杂方案。

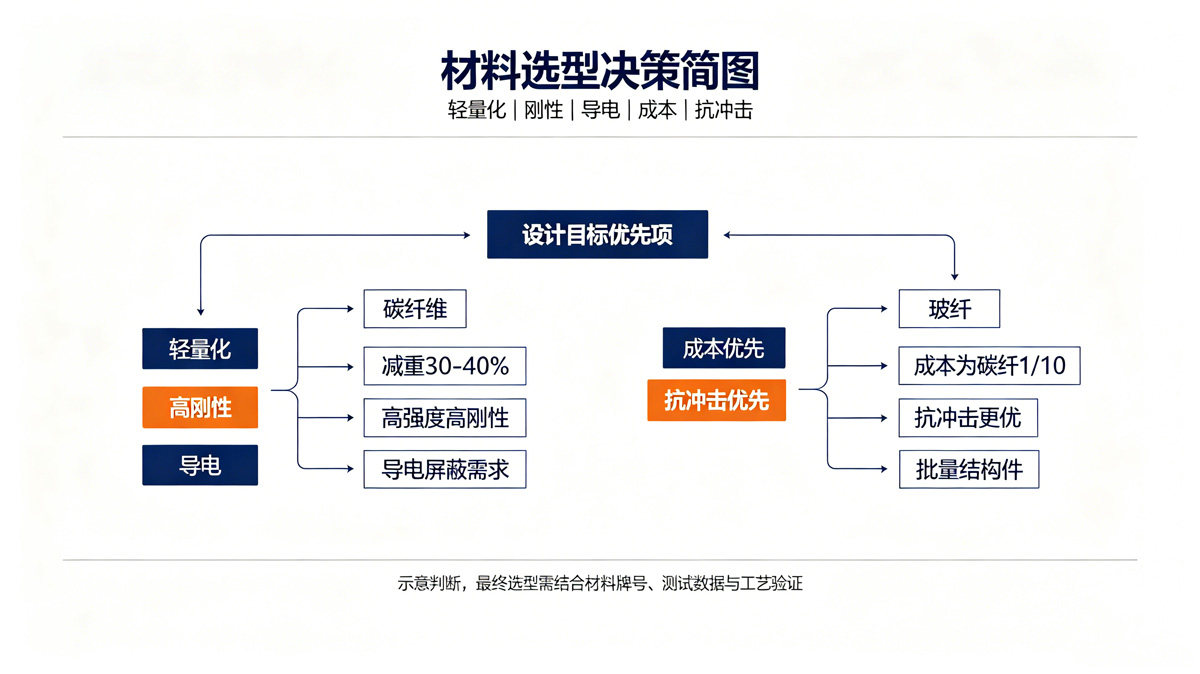

　　选型核心逻辑：需要减重、高刚性、导电/抗静电 → 碳纤维；成本优先、抗冲击优先、对重量不敏感 → 玻纤；预算和性能都要兼顾 → 碳玻混杂或分部件差异化选材。

　　🌐 网站：www.carbonele.cn
