ABS-CF与PC-CF在3C电子外壳中的选型对决

　　在3C电子外壳领域，ABS-CF(碳纤维增强ABS)和PC-CF(碳纤维增强PC)是两种常见的高性能材料。两者都通过碳纤维增强提升了基础树脂的刚性和尺寸稳定性，但由于基材本性不同，它们在性能、成本和适用场景上各有侧重。本文从五个维度对比两款材料，帮您快速做出选型决策。

　　基材特性：基因决定上限

　　ABS(丙烯腈-丁二烯-苯乙烯共聚物)是三大合成树脂之一，综合性能优良。其丁二烯组分提供韧性，丙烯腈提供刚性和耐化学性，苯乙烯提供光泽和加工性。ABS的玻璃化转变温度约105℃，长期使用温度80-90℃。ABS-CF保留了这一基因，碳纤维增强后刚性和尺寸稳定性大幅提升，但耐温上限没有根本改变。

　　PC(聚碳酸酯)是另一种高性能工程塑料，以优异的抗冲击性和耐热性著称。PC的玻璃化转变温度约150℃，长期使用温度可达120℃。纯PC的缺口冲击强度可达600-800J/m，是ABS的数倍。PC-CF继承了PC的高抗冲和耐热优势，同时碳纤维将刚性和尺寸稳定性推到了新的高度。

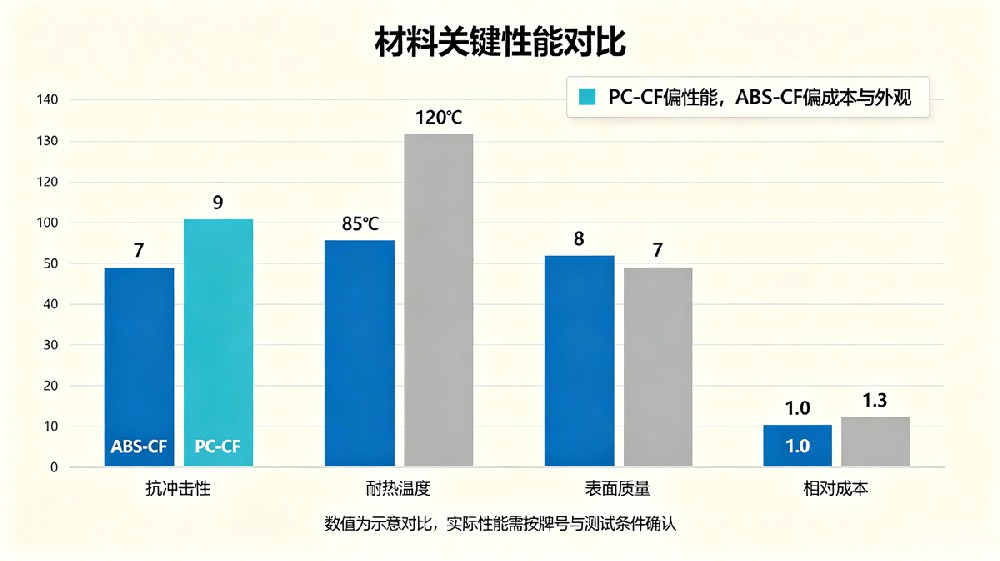

　　力学性能：各有所长

　　在相同碳纤维含量(如20%)下，两款材料的性能差异主要体现在抗冲击性和刚性上：

　　抗冲击性方面，PC-CF的缺口冲击强度远高于ABS-CF。纯PC的缺口冲击强度是纯ABS的2-3倍，碳纤维增强后这一差距依然保持。对于经常跌落、碰撞的便携设备外壳(如笔记本电脑、平板电脑)，PC-CF的抗摔能力明显更强。

　　刚性方面，两者在相同碳纤维含量下弯曲模量相近，均可达到8000-12000MPa，远优于未增强版本。热变形温度方面，PC-CF(1.82MPa下约130-140℃)明显高于ABS-CF(约100-110℃)。对于需要过回流焊的电子元件或靠近热源的外壳，PC-CF的耐热余量更大。

　　密度方面，ABS-CF约1.1-1.2g/cm³，PC-CF约1.2-1.3g/cm³，两者差异不大，均远低于铝合金(2.7g/cm³)。

　　外观与加工：ABS-CF的优势区

　　ABS-CF在表面质量和加工性上有明显优势。ABS本身具有良好的流动性和光泽度，碳纤维增强后注塑件表面细腻、浮纤少，适合对外观要求高的消费电子产品(如耳机外壳、鼠标、键盘面板)。ABS-CF注塑温度较低(220-260℃)，加工窗口宽，对设备要求不高。

　　PC-CF注塑温度较高(270-310℃)，且PC熔体粘度大，对模具温度(建议80-120℃)和浇口设计更敏感。碳纤维增强后，PC-CF的表面浮纤控制难度高于ABS-CF，通常需要更高的模具温度或后续表面处理才能获得满意的外观。

　　成本：ABS-CF更亲民

　　ABS树脂本身价格低于PC，这一成本优势延续到碳纤维增强版本。在相同碳纤维含量下，ABS-CF的材料成本通常比PC-CF低20%-30%。对于大批量生产的消费电子产品，这个差价在总成本中不可忽视。

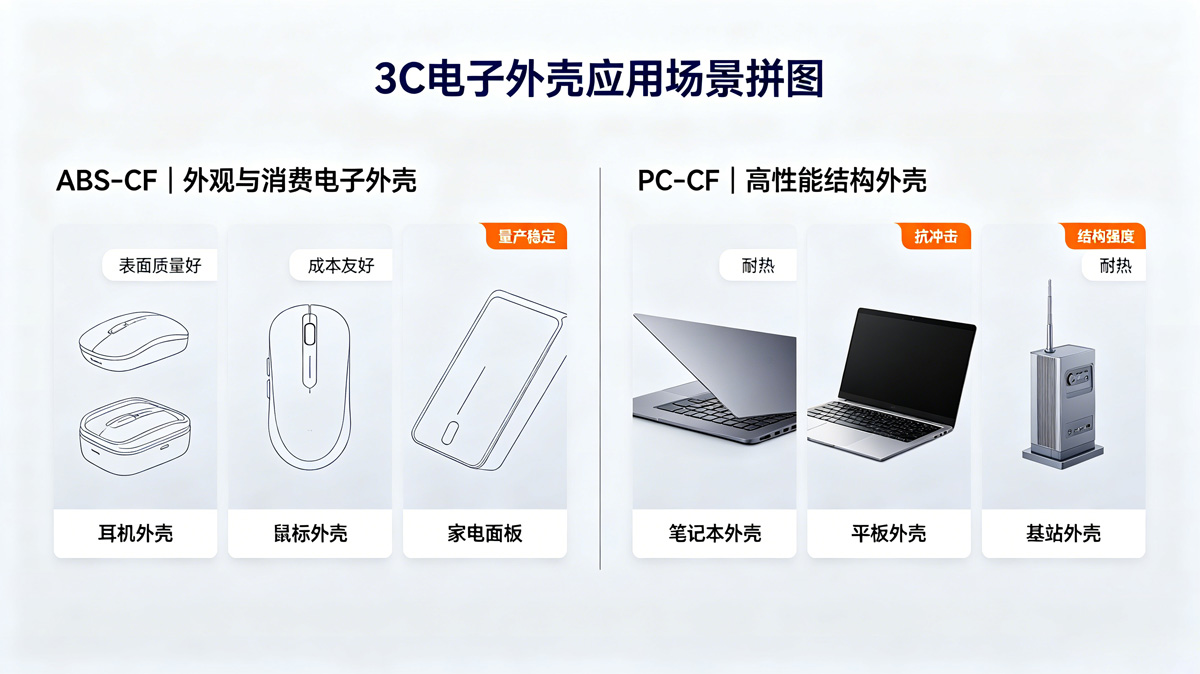

　　应用场景：各归其位

　　选ABS-CF的情况：产品对重量敏感、外观要求高(高光或细腻哑光表面)、工作温度不超过80℃、成本控制严格。典型应用包括耳机外壳、鼠标/键盘面板、家电控制盒面板、一般电子设备外壳。ABS-CF的易加工性和表面质感在这些场景中优势明显。

　　选PC-CF的情况：产品需要承受跌落或撞击(便携设备外壳)、工作温度较高(靠近热源或需过回流焊)、对尺寸稳定性有极高要求、需要EMI屏蔽。典型应用包括笔记本电脑外壳、平板电脑后壳、5G基站天线罩、工业手持设备外壳。PC-CF的抗冲击性和耐热性在这些场景中不可替代。

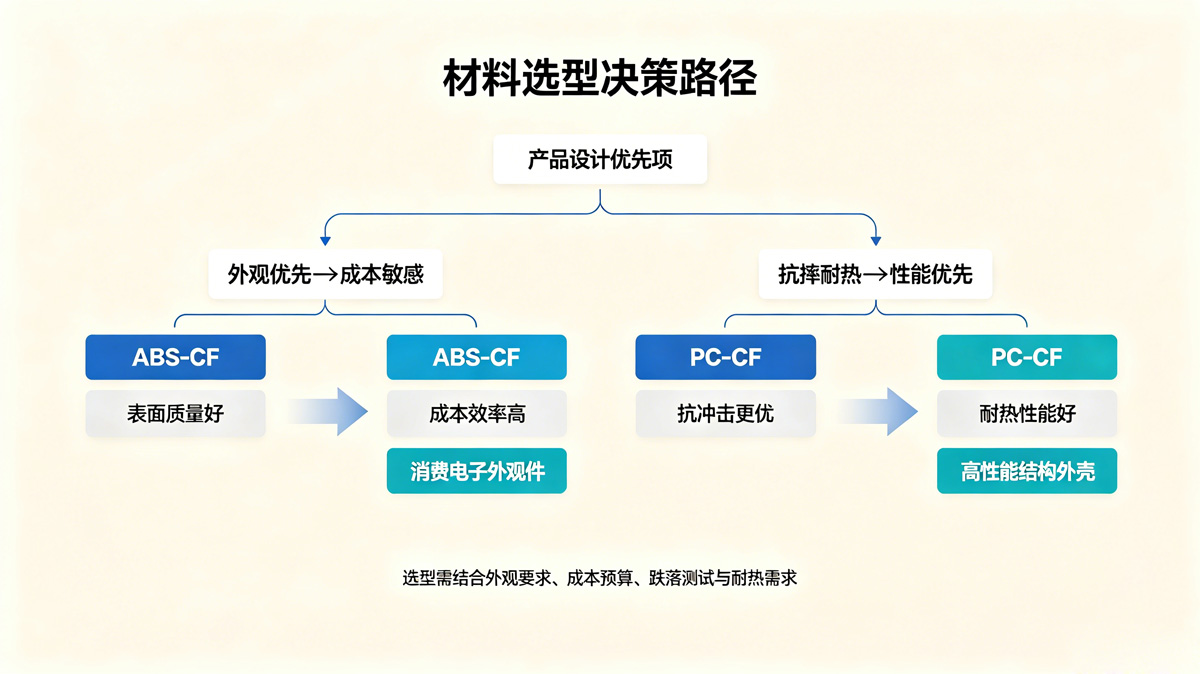

　　选型决策速查

　　一句话总结

　　ABS-CF是“外观优先、成本敏感”的性价比之选;PC-CF是“抗摔耐热、性能优先”的品质之选。两者没有绝对的优劣，只有是否匹配你的产品定位和工况要求。

　　碳元素公司提供ABS-CF和PC-CF全系列产品，碳纤维含量5%-60%可调，支持增韧、阻燃、抗静电等定制改性，可按3C电子外壳的具体要求匹配材料方案。

　　🌐 网站：www.carbonele.cn
