PEI/PPSU/PEEK三款特种塑料碳纤维材料横向对比：耐温-韧性-成本三维选型

　　在特种工程塑料的顶端，PEI-CF、PPSU-CF和PEEK-CF构成了一个耐温、韧性和成本的“三角格局”。三款材料同属顶级热塑性碳纤维复合材料，但基因完全不同——PEI是非晶态，PPSU也是非晶态，PEEK是半结晶态。这种分子结构的差异，决定了三者在耐温、韧性、加工和成本上的不同定位。

　　PEI-CF：非晶态的高性价比选手

　　PEI(聚醚酰亚胺)是非晶态热塑性塑料，无明确的熔点，玻璃化转变温度约215℃。由于是非晶态，PEI的加工温度相对较低(340-380℃)，在飞机结构件中应用广泛。碳纤维增强后，PEI-CF的拉伸强度可达200-207MPa(30%碳纤维含量)，拉伸模量约21370MPa。UL94 V-0本征阻燃，低烟低毒，耐辐射性能优异。

　　定位：非晶态的性价比之选。加工温度低、成本可控，适合中等温度(170-180℃长期)且对成本和加工效率有要求的场景。

　　PPSU-CF：非晶态的韧性之王

　　PPSU(聚苯砜)同样是非晶态热塑性塑料，玻璃化转变温度约220℃，热变形温度207℃，长期使用温度180℃。纯PPSU的缺口冲击强度高达约690J/m，在三款基材中韧性最强。碳纤维增强后，PPSU-CF的耐水解性能极为突出——可耐受数百次134℃高压蒸汽灭菌，尺寸和性能几乎不受影响。PPSU-CF还通过了FDA食品接触认证和ISO 10993医疗生物相容性认证。

　　定位：非晶态的韧性之王。在需要反复蒸汽灭菌的医疗场景和需要抗冲击的航空内饰中，PPSU-CF的韧性优势无法被替代。

　　PEEK-CF：半结晶的性能天花板

　　PEEK(聚醚醚酮)是半结晶态热塑性塑料，熔点约343℃，可在250℃的严苛环境中长期可靠运行。半结晶结构赋予PEEK极高的长期耐热性和耐介质性能，是目前能在航空主要承力结构中应用的热塑性树脂基体。碳纤维增强后，PEEK-CF30的拉伸强度可达190-240MPa，拉伸模量23-25GPa。摩擦系数低至0.22.自润滑特性出众。热压后拉伸强度可达218.5MPa。

　　定位：半结晶的性能天花板。耐温最高(长期250℃)、综合力学性能最强，但加工温度也最高(370-400℃)，对设备和工艺要求最苛刻。

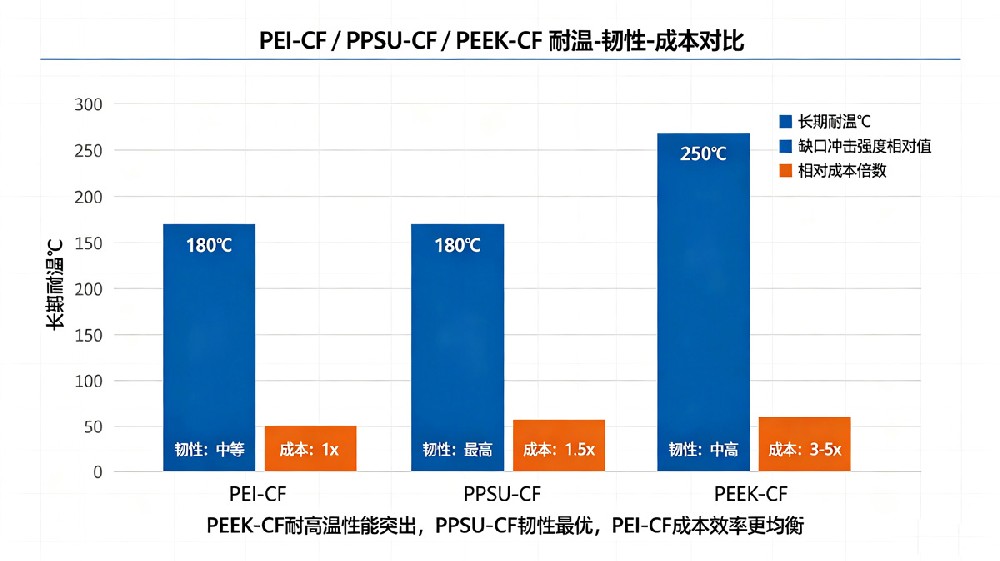

　　三维选型：耐温-韧性-成本对比

　　从分子结构看，三款材料分为两大阵营：PEI和PPSU同为非晶态聚合物，而PEEK为半结晶态。PEEK的熔点高达343℃，赋予其最高的长期耐温能力(250℃)，远超PEI和PPSU的约180℃上限。PEEK也因此成为唯一能在航空主承力结构中应用的热塑性树脂基体。

　　从韧性看，PPSU在三者中表现最为突出。纯PPSU的缺口冲击强度高达约690J/m，远高于PEI和PEEK。碳纤维增强后，PPSU-CF依然保持了最佳的韧性和耐冲击性，并且耐水解性能极优，可耐受数百次134℃高压蒸汽灭菌而不失效。PEEK-CF的韧性虽然不及PPSU-CF，但因半结晶结构带来的综合力学平衡性，使其在长期高负载工况下表现稳定。PEI-CF的韧性介于两者之间，但加上低烟低毒和耐辐射特性，在航空内饰和半导体领域有独特定位。

　　从成本看，PEI-CF是三者中最低的，因其加工温度相对较低(340-380℃)，对设备要求不高;PPSU-CF居中，虽然同为非晶态，但PPSU价格高于PEI;PEEK-CF成本最高，加工温度也最高(370-400℃)，对设备和工艺要求最苛刻。

　　三款材料均达到UL94 V-0阻燃等级，但在加工难度上差异明显。PEI-CF最容易加工，PPSU-CF次之，PEEK-CF最难加工且成本最高，约为PEI-CF的3-5倍。

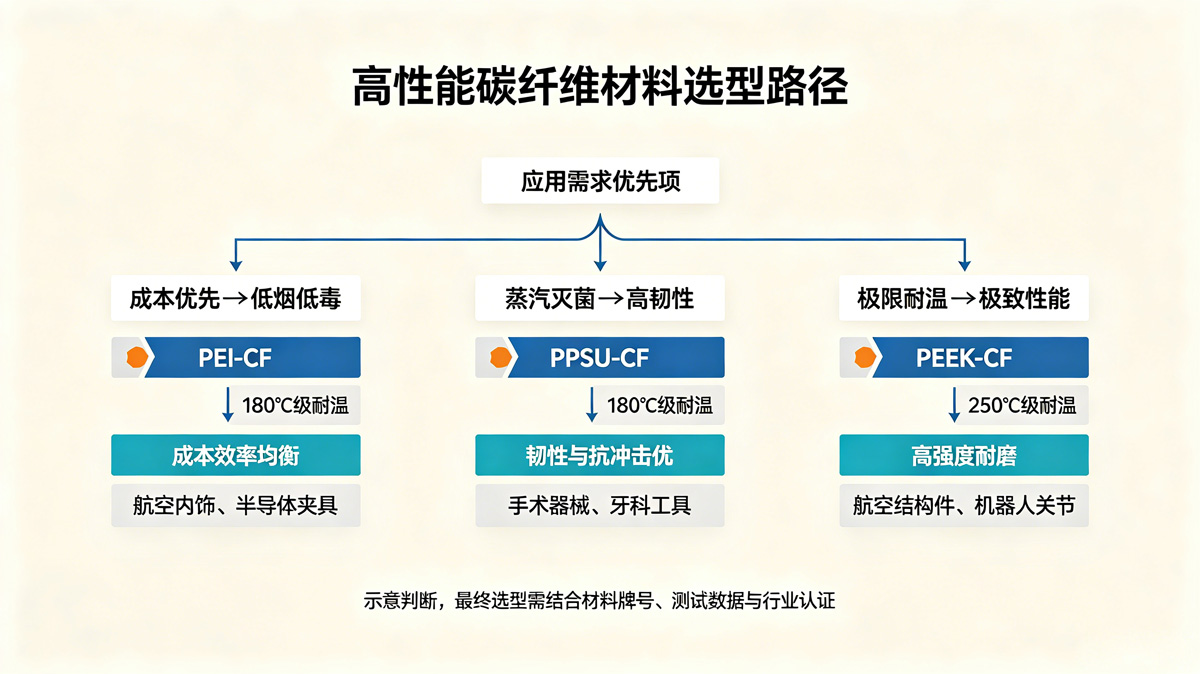

　　选型决策建议

　　选PEI-CF：工作温度≤180℃，对成本敏感，需要UL94 V-0阻燃和低烟低毒，不涉及反复蒸汽灭菌。典型场景：航空内饰支架、电子机箱、半导体夹具。

　　选PPSU-CF：需要反复蒸汽灭菌(医疗手术器械、牙科工具)，或需要极高的抗冲击韧性(航空客舱部件)，工作温度≤180℃。PPSU-CF的耐水解性是三款中最强的。

　　选PEEK-CF：工作温度长期超过200℃甚至达到250℃，或需要极致力学性能和自润滑特性。典型场景：航空主承力结构、人形机器人关节、油气井下工具。成本最高，加工难度最大，但在极限工况中不可替代。

　　碳元素公司提供PEI-CF、PPSU-CF、PEEK-CF全系列产品，碳纤维含量5%-60%可调，支持SCF和LCF两种形态及增韧、耐磨、导电等定制改性。如需在三款特种材料中匹配具体工况，欢迎联系索取样品验证。

　　🌐 网站：www.carbonele.cn
